Dodaj izolację do ścian: System pracy dla Przebudowy

Aby dodać warstwę izolacji do istniejącej ściany, wystarczy dodać warstwę izolującą do ściany warstwowej. Nie można jednak przypisać statusu “projektowane” do pojedynczego komponentu ściany, a jedynie do całej ściany.

Aby wyróżnić nową izolację dodaną do ściany początkowej (co jest potrzebne przy niektórych Etapach przebudowy), zaleca się przyjęcie następującego systemu pracy:

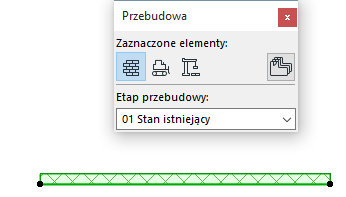

Widok Rzutu stanu istniejącego

1.W Palecie Przebudowy, przypisz status “Istniejące” do ściany początkowej (Ściana 1).

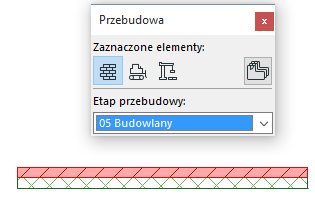

Widok Rozbiórki/projektowane

Ten widok pozwala na wyświetlenie Istniejących i Nowych komponentów ściany.

2.Równolegle do Ściany 1 umieść drugą ścianę (Ściana 2) pełniącą funkcję izolacji. Przypisz Ścianie 2 status “Projektowanego” elementu.

W ten sposób, w tym widoku tylko nowa część ściany, tj. izolacja, jest wyświetlana jako element “Projektowane”.

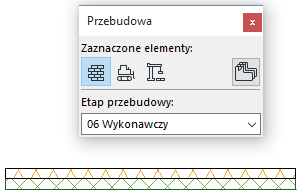

Widok Stanu projektowanego

3.W tym widoku, widoczna jest Ściana 1 i Ściana 2 wraz z oryginalnymi atrybutami.

Uwaga: Otwory drzwi i okien należy dodawać do każdej osobnej warstwy ściany wymodelowanej podczas procesu.
