Utwórz Przekrój 3D na Rzucie lub w Przekroju
1.Sprawdź, czy opcja Przekrój 3D jest włączona.
Zobacz Pokaż lub ukryj Przekrój 3D.

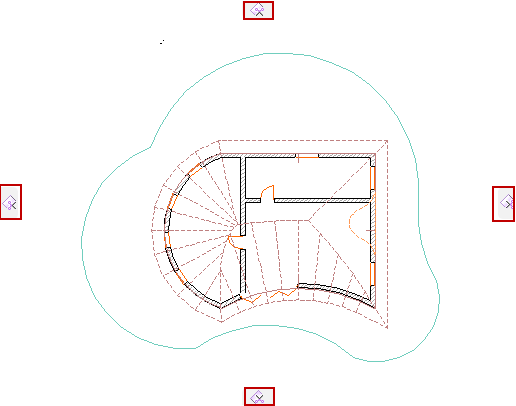

2.W oknie wyświetlone zostaną uchwyty Płaszczyzn cięcia na każdej z czterech stron ekranu.

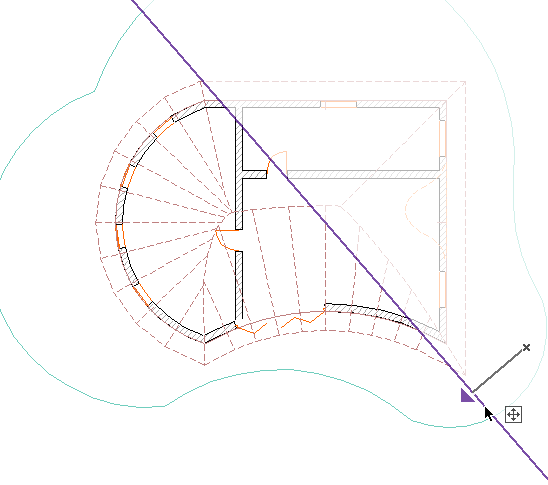

3.Kliknij i przeciągnij jeden lub kilka tabulatorów do żądanego położenia. Domyślnie, Płaszczyznę cięcia przeciąga się po przekątnej.

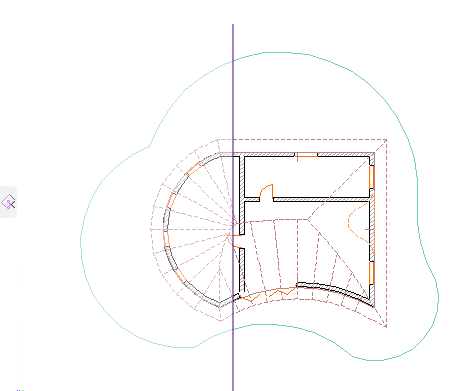

4.Kliknij, aby wstawić w żądanym miejscu Płaszczyznę cięcia.

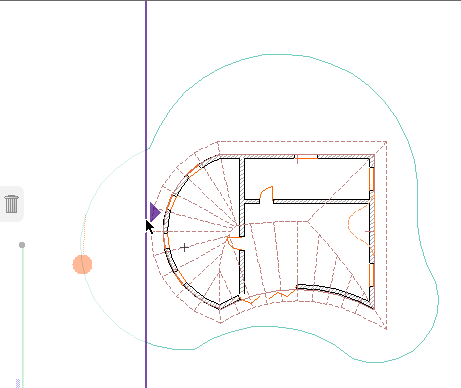

Aby anulować działanie: Należy pamiętać, że wszystkie tabulatory zmienią się w kosze na śmieci. Jeśli podczas przeciągania zmienisz zdanie, wystarczy przesunąć Płaszczyznę cięcia z powrotem do jednego z koszy na śmieci (lub nacisnąć klawisz Esc), aby anulować to działanie.

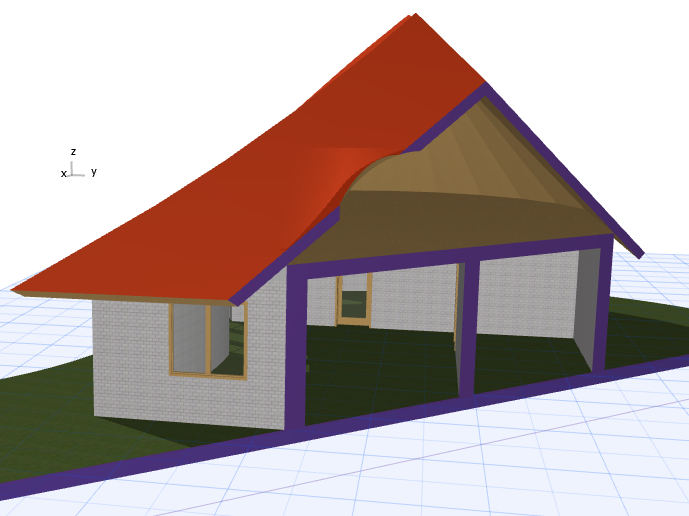

5.Zobacz powstały Przekrój 3D.
Aby ukryć Płaszczyznę cięcia:
Zobacz Ukryj płaszczyzny przekroju 3D.
Użyj Linii przekroju jako Płaszczyzny cięcia
Być może wygodniej będzie wykorzystać istniejący Przekrój jako podstawę Przekroju 3D.

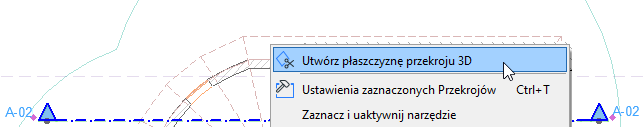

Zaznacz Linię przekroju i wybierz opcję Utwórz płaszczyznę przekroju 3D.

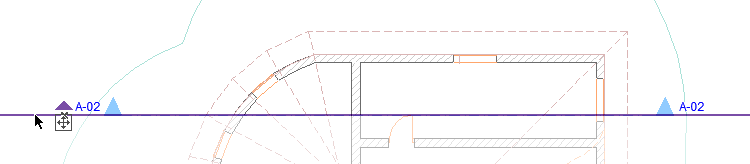

Płaszczyzna cięcia zbiega się z Linią przekroju, jednak nie jest od niej zależna. Teraz możesz przesunąć lub dokonać edycji Płaszczyzny cięcia w miarę potrzeb; Przekrój pozostanie niezmieniony.
Utwórz własną Płaszczyznę cięcia na Rzucie lub w Przekroju
Jeśli chcesz wykonać przekrój modelu z innej strony niż skonfigurowany kierunek ortogonalny, musisz utworzyć własną Płaszczyznę cięcia.
1.Z dowolnego z czterech tabulatorów Płaszczyzny cięcia kliknij, aby wyświetlić menu kontekstowe.

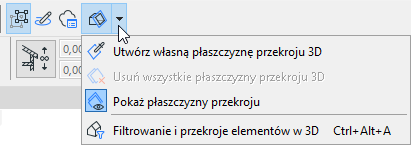

2.Wybierz opcję Utwórz własną płaszczyznę przekroju 3D.
Uwaga: Polecenie to jest również dostępne w pasku narzędzi Standard.

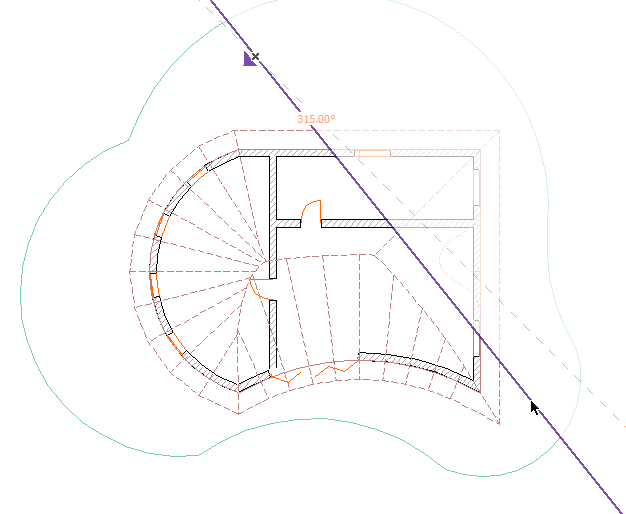

3.Kliknij dwukrotnie, aby skonfigurować linię przekrojową.
4.Kliknij linię przekrojową, a następnie przeciągnij ją w żądane położenie aby utworzyć Przekrój.

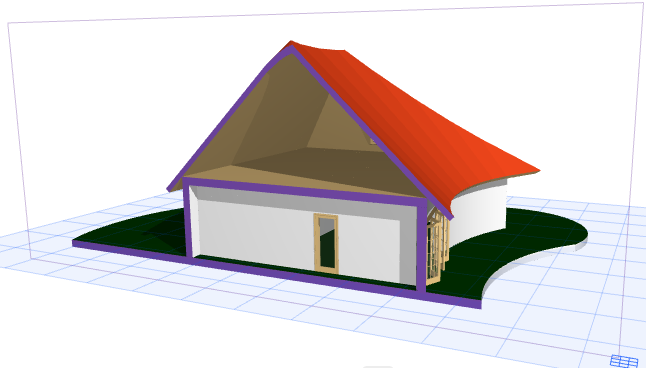

5.Zobacz powstały Przekrój 3D.
