Zasięg poziomy rozwinięcia ścian

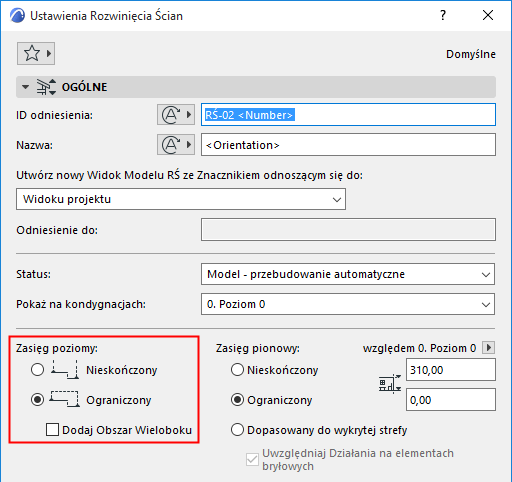

Zasięg poziomy może być Nieskończony lub Ograniczony.

Domyślnie, wybrana jest opcja Ograniczony. Widok RŚ będzie wówczas rozciągnięty poziomo do linii obrysu pomieszczenia.

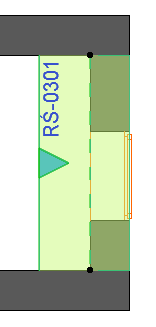

Jeśli obrysem pomieszczenia jest Ściana, widok automatycznie zostanie rozciągnięty do głębokości ściany; można to zobaczyć dzięki podświetleniu zasięgu znaczników, które nachodzą na Ścianę.

Aby zmienić poziomy zasięg, zaznacz Linię Zasięgu i rozciągnij ją lub przytnij używając odpowiedniego polecenia w palecie pomocniczej. (Rozciąganie/skracanie segmentu spowoduje modyfikację sąsiednich segmentów podobnie jak w przypadku każdej innej polilinii.)

Nieskończony zasięg poziomy oznacza, że widok rozwinięcia ścian rozciągnięty będzie poziomo obejmując wszystkie widoczne części modelu.

Dodaj obszar wieloboku (Domyślne ustawienia rozwinięcia ścian)

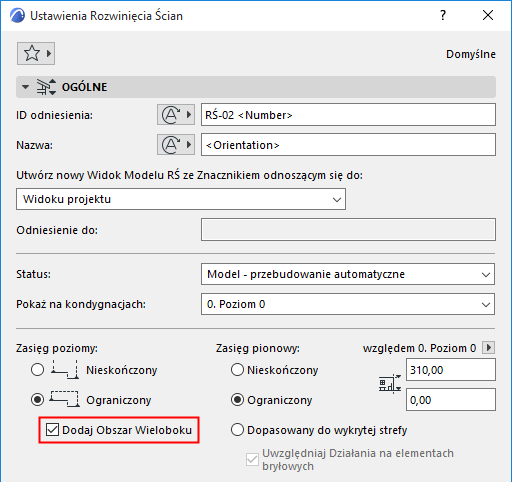

Aby uwzględnić połączone zaznaczone obszary w widoku modelu Rozwinięcia Ścian, w Ustawieniach RŚ należy zaznaczyć opcję Dodaj obszar przyległy. To pole jest dostępne:

•w domyślnych ustawieniach rozwinięcia ścian (należy je skonfigurować przed wstawieniem RŚ; tej opcji nie można skonfigurować dla wstawionych RŚ)

•jeśli zaznaczono opcję Ograniczony zasięg poziomy

W ten sposób, jeśli w pomieszczeniu znajduje się alkowa o nieregularnym kształcie, ujęcie RŚ będzie obejmowało struktury wychodzące poza Linię obrysu pomieszczenia, ale mieszczące się w pomieszczeniu.

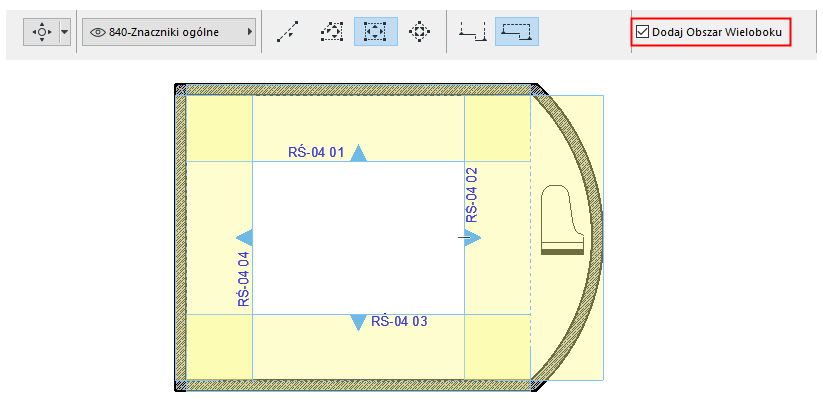

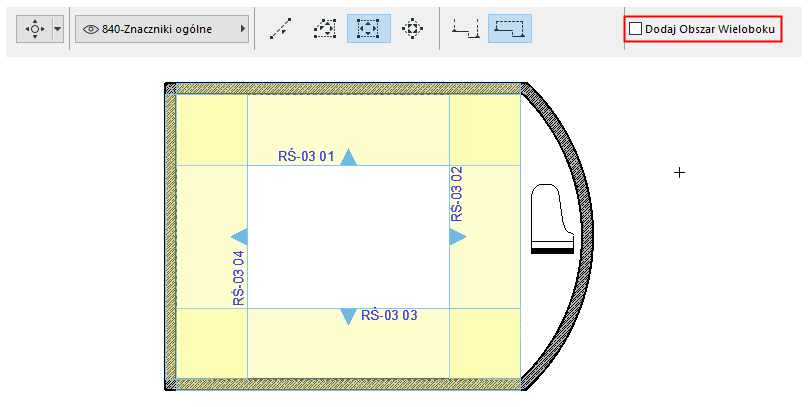

Na dwóch rysunkach zamieszczonych niżej pokazano rezultat uzyskany po zaznaczeniu tego pola:
