Przedefiniuj wybrany Dokument 3D

Istnieją trzy sposoby na przedefiniowanie Dokumentu 3D po utworzeniu. Każdą z metod opisano poniżej:

Przedefiniuj Dokument 3D Otwórz i edytuj okno widoku źródłowego

Przedefiniuj dokument 3D na podstawie bieżącego widoku (okno 3D lub na Rzucie)

Ponowne definiowanie Źródła przy użyciu ustawień Dokumentu 3D

Przedefiniuj Dokument 3D Otwórz i edytuj okno widoku źródłowego

Jeśli okno Dokumentu 3D znajduje się na wierzchu:

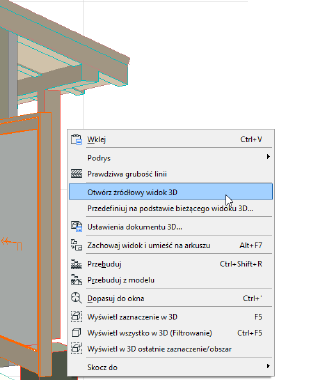

Z menu kontekstowego wybierz opcję Otwórz źródło 3D (dla projekcji 3D) lub Otwórz Kondygnację źródłową (dla Rzutów).

prawym przyciskiem myszki kliknij widok projektu lub widok w Nawigatorze a następnie wybierz polecenie Otwórz widok źródłowy:

Wprowadź zmiany w oknie źródłowym:

•Dokonaj edycji elementów, zmień ustawienia warstw, orientację lub projekcję

•Zmień widoczność elementu za pomocą opcji Zaznaczenia/Obszaru zaznaczenia

•Jeśli źródłem jest Okno 3D, można również zmienić ustawienia Filtrowania elementów (Widok > Elementy w widoku 3D > Filtrowanie i przekroje w 3D) i dopasować Płaszczyzny cięcia

Następnie możesz zastosować polecenie Przedefiniuj, wykonując jedną z poniższych czynności:

•Menu kontekstowe Dokumentu 3D w Mapie projektu w Nawigatorze

•Menu kontekstowe w oknie 3D lub na Rzucie

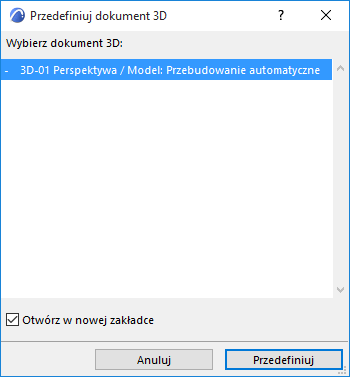

Spowoduje to wyświetlenie okna dialogowego Przedefiniuj Dokument 3D.

Wybierz Dokument 3D, który ma zostać przedefiniowany na podstawie bieżącego okna 3D lub okna Rzutu.

Kliknij Zdefiniuj ponownie.

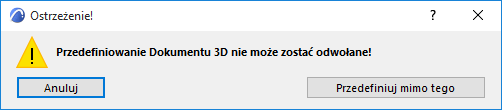

Wyświetlone zostanie ostrzeżenie, że operacji Przedefiniuj nie da się odwrócić.

Kliknij Przedefiniuj Mimo Tego, aby kontynuować.

Przedefiniuj dokument 3D na podstawie bieżącego widoku (okno 3D lub na Rzucie)

Dostęp do tego polecenia można uzyskać wykonując jedną z następujących czynności:

•Menu kontekstowe okna Dokumentu 3D

•Menu kontekstowe Dokumentu 3D w Mapie projektu w Nawigatorze

•W Ustawieniach dokumentu 3D zaznacz pole służące do przedefiniowania projekcji, płaszczyzn cięcia i widocznych elementów dokumentu 3D na podstawie bieżącego okna (dostępne dla dokumentów utworzonych z projekcji 3D)

Zdefiniuj ponownie na podstawie bieżącej Projekcji 3D:

Dokument 3D jest definiowany na nowo w oparciu o następujące ustawienia bieżącego okna 3D:

•Bieżąca projekcja 3D, łącznie z powiększeniem

•Filtruj i wycinaj Elementy Widoczne w 3D (Widok > Elementy w widoku 3D)

•Ograniczenia Zaznaczenia/Obszaru zaznaczenia

•Płaszczyzny cięcia

Uwaga: Bieżące okno nie musi być takie samo jak oryginalny widok źródłowy dokumentu 3D. “Bieżące” to, które jest aktualnie otwarte lub zostało otwarte jako ostatnie.

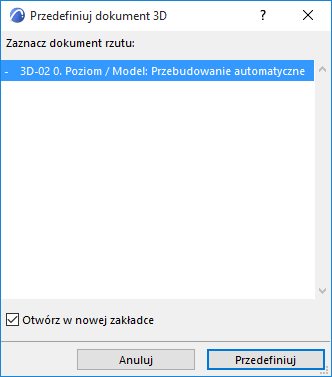

Zdefiniuj ponownie na podstawie bieżącego Rzutu:

Dokument 3D jest definiowany na nowo w oparciu o następujące ustawienia bieżącego Rzutu:

•Ograniczenia Zaznaczenia/Obszaru zaznaczenia

•Orientacja

•Powiększenie

•Kondygnacja

Ponowne definiowanie Źródła przy użyciu ustawień Dokumentu 3D

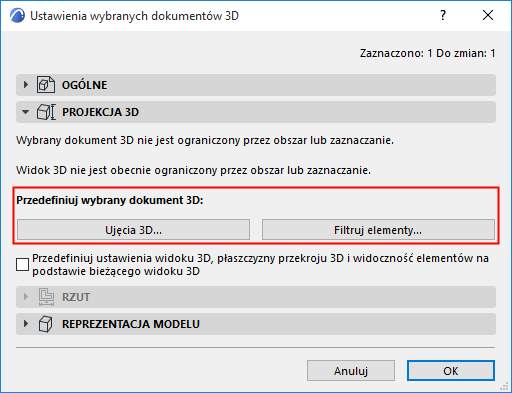

W menu Parametry zaznaczenia Dokumentu 3D: przejdź do okien dialogowych w celu modyfikacji Dokumentu 3D i źródła Okna 3D.

Zmiany zostaną zastosowane w Dokumencie 3D po kliknięciu OK, aby opuścić ustawienia Dokumentu 3D. Bieżące okno 3D pozostanie niezmienione.

Przedefiniuj Ustawienia Widoku 3D: Kliknij, aby przejść do okna dialogowego i ponownie ustawić rzutowanie 3D źródłowego okna 3D.

Zobacz także Parametry okna 3D.

Przedefiniuj Ustawienia Filtrowania Elementów w 3D: Kliknij, aby uzyskać dostęp do okna dialogowego Filtrowanie i przekroje elementów w 3D. Dokonaj niezbędnych zmian w filtrze elementów w źródłowym oknie 3D.

Zobacz także Okno dialogowe Filtrowanie i przekroje elementów w 3D.
