Dodatkowe kryteria i pola: Parametry elementów bibliotecznych

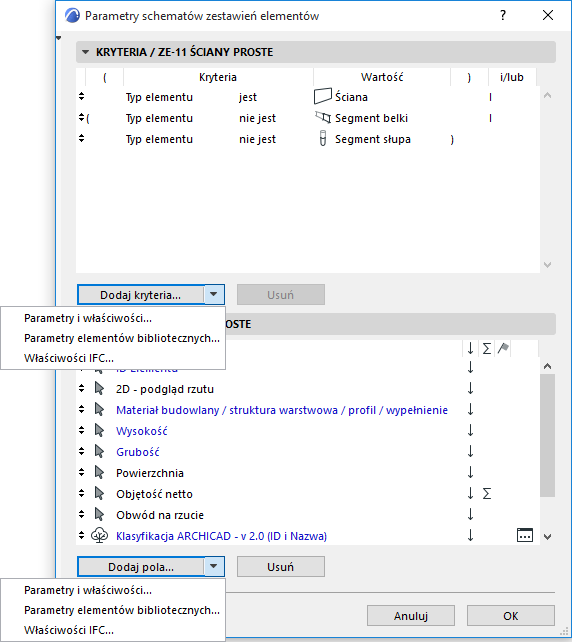

W panelach Ustawień schematu - Kryteria i Pola, użyj strzałki po prawej stronie przycisku Dodaj kryteria lub Dodaj pola, aby uzyskać dostęp do dodatkowych parametrów i właściwości:
Parametry elementów bibliotecznych
To polecenie udostępnia parametry wczytanych elementów bibliotecznych dla zestawień jako kryteria lub pola.
•Tryb wybierania obiektów: Rozwijana lista zawiera tryby wyszukiwania żądanych obiektów.

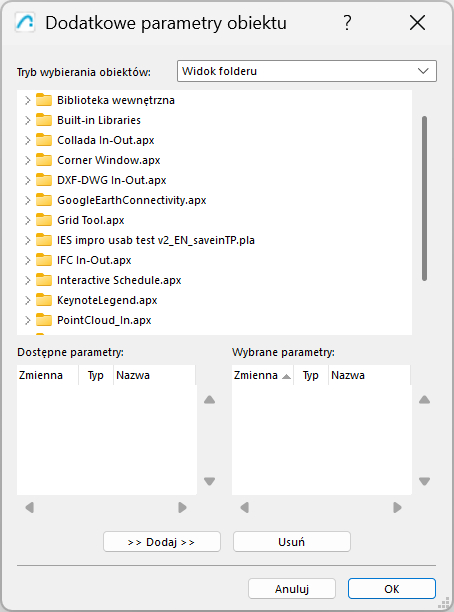

–Widok folderu: wyświetla układ folderów załadowanych bibliotek.
–Widok folderu (tylko używane obiekty): wyświetla foldery wczytanych bibliotek zawierające elementy biblioteczne wykorzystane w bieżącym projekcie.
–Szukanie kryterium: wyświetlony zostanie formularz pozwalający na wyświetlenie tylko tych obiektów, które spełniają wybrane kryterium.
–Ulubione Obiekty: wyświetla podgląd i nazwę obiektów zapisanych jako Ulubione.

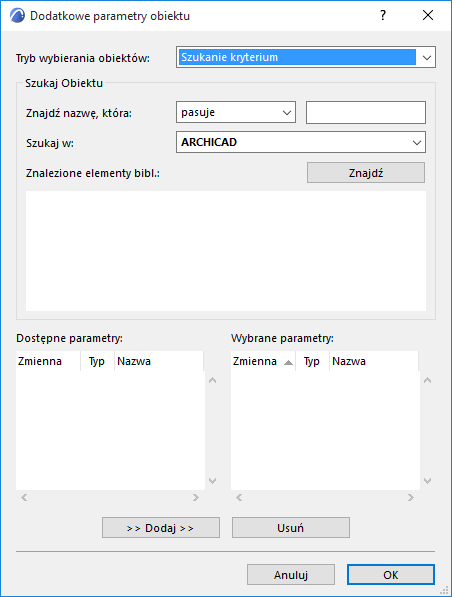

•Szukaj Obiektu: Aktywuj Kryteria wyszukiwania w wyskakującym polu, aby wyszukać części biblioteki, których nazwa odpowiada określonym kryteriom.
–Znajdź nazwę, która: Wybierz warunek z rozwijanej listy (pasuje, zawiera, rozpoczyna się na, kończy się na) i wpisz kluczowe słowo w pole po prawej.
–Szukaj w: Lista zawiera wszystkie załadowane biblioteki. Przycisk Szukaj w rozpoczyna proces i wyświetla wyniki poszukiwań w polu Znalezione elementy biblioteczne.
–Szukaj w: Kliknięcie tego przycisku rozpoczyna przeszukiwanie wybranych bibliotek w oparciu o ustawienia powyższych parametrów.
–Znalezione elementy biblioteczne: Wyświetla podgląd i nazwę elementów bibliotecznych, które spełniały kryteria.
Dodaj: Kliknij ten przycisk aby dodać parametr do listy Wybranych parametrów.
Usuń: Usuwa parametr z listy Wybranych parametrów.
Wybierz to polecenie, aby zastosować Właściwości IFC jako kryteriów lub pól dla zestawienia.
