Parametr „Odsłonięta powierzchnia” w zestawieniach wykończeń

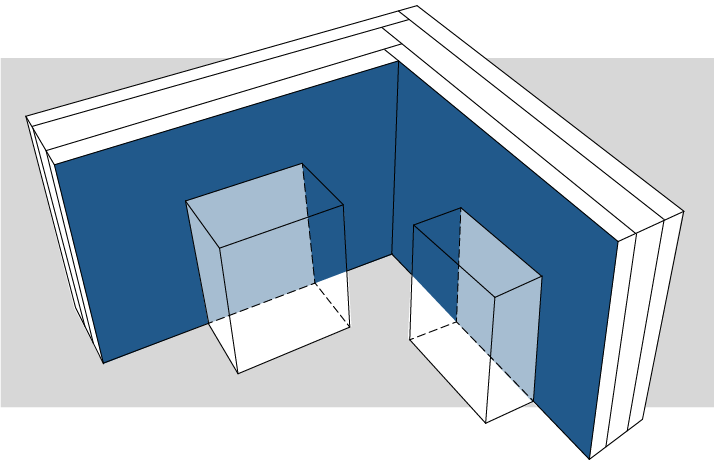

Odsłonięta powierzchnia to część wykończenia powierzchni elementu, która zostałaby zakryta podczas malowania. Na poniższym schemacie obszar oznaczony kolorem ciemnoniebieskim uznany jest jako “Wyeksponowany”, a obszary jasnoniebieskie są “Zakryte”.

Można określić dokładnie co zostanie uznane za obszar eksponowany za pomocą opcji Zmniejsz wyeksponowany obszar w Ustawieniach schematu w Zestawieniu wykończeń powierzchni.

Zmniejszanie odsłoniętej powierzchni

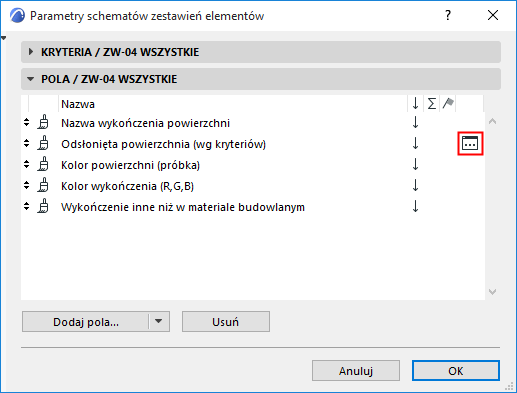

1.W oknie Ustawienia schematu, w panelu Pola: znajdź pole Odsłonięta powierzchnia (według kryteriów).

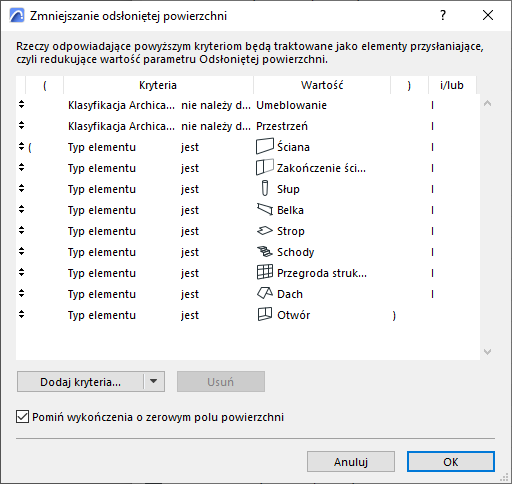

2.Kliknij przycisk, aby otworzyć okno dialogowe Zmniejsz odsłoniętą powierzchnię.

3.Określ, które elementy są elementami zakrywającymi (czyli takimi, które powinny zakrywać powierzchnie innych elementów).

Na przykład: zwykłe elementy konstrukcyjne są elementami zakrywającymi: jeśli zachodzą one na powierzchnię ściany, powierzchnia tej ściany jest zakryta, a odsłonięta powierzchnia ściany jest odpowiednio zmniejszona.

Jednak niektóre elementy, choć pokrywają powierzchnię, nie powinny być uważane za elementy pokrywające. W tym przykładzie: obiekty, lampy i strefy nie powinny mieć wpływu na odsłoniętą powierzchnię, zatem nie zostały tu wymienione.

Pomiń wykończenia o zerowym polu powierzchni

Ta opcja jest domyślnie zaznaczona. Oznacza to, że obszary nieodsłonięte, o zerowej widocznej powierzchni, nie są wykazywane w zestawieniu.

Wykończenie inne niż w materiale budowlanym

To pole jest wyświetlane w zestawieniu jako pole wyboru (np. zatytułowane „Zamalowane”), aby wskazać, że zostało „zamalowane” za pomocą zastąpienia.

Uwaga: To pole nie będzie brane pod uwagę w przypadku Otworów, które nie wykorzystują Materiałów budowlanych.
