Parametry zestawień paneli przegrody strukturalnej

Parametr

Krótszy opis

Dłuższy opis



Skrót orien­tacji

Kierunek panelu (przy użyciu skrótu).

Kierunek panelu to wektor normalny każ­dej powierzchni panelu w rzucie na pod­łogę.

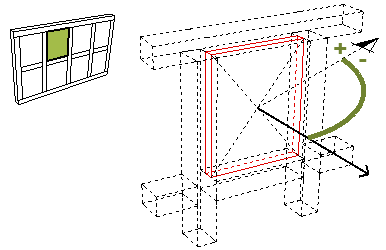

Kąt wzglę­dem pół­nocy

Zwrócony w kie­runku panelu, w stopniach wzglę­dem północy.

 "Kierunek" to wektor normalny każdej powierzchni panelu w rzucie na podłogę.


Kąt nachy­lenia panelu przegrody struktural­nej

Kąt nachylenia panelu przegrody

Zgodny z kątem nachylenia przegrody

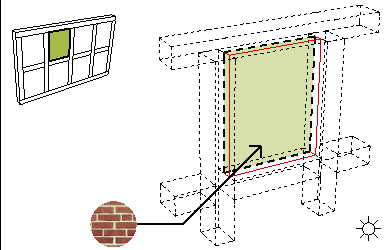

Wykończe­nie wewnątrz

Wykończenie wnętrz paneli okre­ślone w panelu Model w Ustawie­niach panelu prze­grody strukturalnej.

W przypadku paneli będących obiektami GDL, wykończenie jest określane w skrypcie GDL.

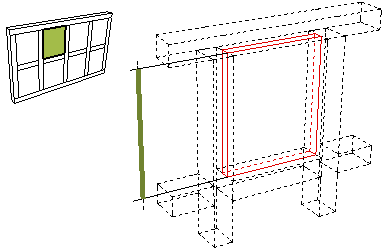

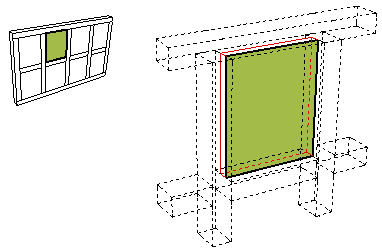

Wysokość nominalna

Wysokość panelu.

Nie uwzględnia wytłoczenia panelu na sąsiadujące profile

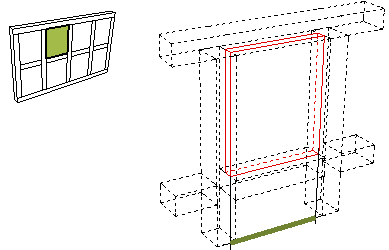

Szerokość nominalna

Szerokość panelu.

Nie uwzględnia wytłoczenia panelu na sąsiadujące profile

W przypadku paneli podstawowych, jest to taka sama wartość jak w przypadku parametru Szerokość.

W przypadku paneli GDL, tę wartość można określić w parametrach panelu.

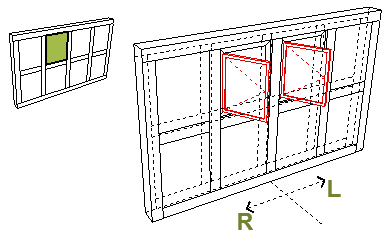

Orientacja

Wykaz kierunków (w prawo lub w lewo) paneli pełnią­cych rolę drzwi lub okien.

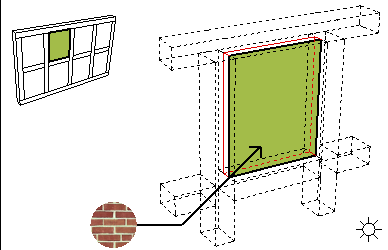

Wykończe­nie na zewnątrz

Wykończenie zewnętrznej powierzchni panelu określone w panelu Model w Ustawie­niach panelu prze­grody strukturalnej.

W przypadku paneli będących obiektami GDL, wykończenie jest określane w skrypcie GDL.

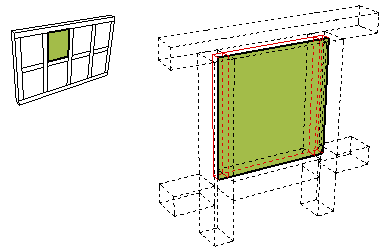

Powierzch­nia panelu wraz z mocowa­niem

Powierzchnia brutto panelu.

Dla paneli prostokątnych. Z uwzględnie­niem wytłoczenia panelu na sąsiadujące profile („głębokość” określona w panelu Typ i Geometria Profilu w Ustawieniach profilu PS).


Powierzch­nia panelu bez moco­wania

Powierzchnia panelu.

Dla paneli prostokątnych. Nie uwzględnia wytłoczenia panelu na sąsiadujące profile

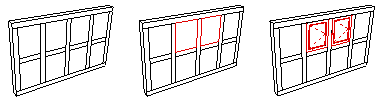

Kategoria panelu

Główne, Wyróż­nione lub Dowolne.

Przypisz Kategorię panelu, klikając panele w oknie Podglądu panelu w zakładce Wzór siatki i podgląd w Ustawie­niach przegrody strukturalnej, na stronie Schemat.

Panele kategorii “Użytkownika” zostały osobno zmienione za pomocą Ustawień profili, dostępnych poprzez tryb edycji przegrody strukturalnej.

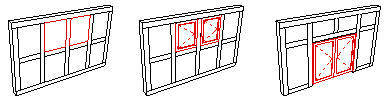

Funkcja panelu

Podstawowe, Okno lub Drzwi w zależ­ności od wybra­nego typu profilu.

Określona w panelu Typ i Geometria Panelu w Ustawieniach panelu PS.


Typ panelu

Nazwa typu panelu.

Określona w oknie Typ panelu i Geome­tria w Ustawieniach panelu Przegrody strukturalnej.
