Parametr

Krótszy opis

Dłuższy opis

Wymiary przejścia

(Dotyczy tylko drzwi.) Szerokość i wysokość przejść, określone w oknie dialogowym Usta­wień drzwi (na stro­nie Własne parametry, Wymiary nominalne i Toleran­cje).

Grubość ramy

Grubość ramy, zgodnie z ustawie­niem w Ustawie­niach okna (strona Własne parametry, ramy i skrzydła).

Wymiary skrzydła

(Dotyczy tylko drzwi.) Szerokość i wysokość skrzydła, określone w Usta­wieniach drzwi (na stronie Własne parametry, Wymiary nominalne i Toleran­cje).

Rozmiar nominalny W x H

Wyświetla wymiary takie jak “Wysokość x Szerokość”.

Parametry Wysokość i Szerokość „Usta­wione jako nominalne” w oknie dialogo­wym Ustawień (na stronie Własne parametry, Wymiary nominalne i Toleran­cje).

Rozmiar nominalny W x H x T

Wyświetla wymiary takie jak “Wysokość x Szerokość x Gru­bość ściany”.

Wysokość i Szerokość „Ustawione jako nominalne” w oknie dialogowym Ustawień otworów (na stronie Własne parametry, Wymiary nominalne i Tolerancje) oraz grubość ściany, w której znajdują się okna/drzwi. (Taka sama jak objętość nominalna otworu okna/drzwi).

Nominalna wysokość otworu okna/drzwi po stronie węgarka

Wysokość otworu w ścianie, pomniej­szona o nadproże i parapet węgarka.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Nominalna wysokość otworu okna/drzwi po przeciw­nej stronie do węgarka

Wysokość otworu w ścianie, pomniej­szona o nadproże i parapet węgarka.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Nominalna powierzch­nia otworu okna/drzwi po stronie węgarka

Wysokość pomię­dzy progiem a nad­prożem x szerokość pomiędzy bocznymi węgarkami.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Nominalna powierzch­nia otworu okna/drzwi po stronie przeciwnej do węgarka

Wysokość otworu w ścianie x szerokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Nominalna szerokość otworu okna/drzwi po stronie węgarka

Szerokość otworu w ścianie, pomniej­szona o boczne fra­mugi węgarka.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Nominalna szerokość otworu okna/drzwi po przeciw­nej stronie do węgarka

Szerokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Orientacja

L oznacza lewą stronę, P prawą.

Kierunek, w którym otwierają się drzwi lub okno. Kierunek również wskazuje linia otworu na Rzucie.

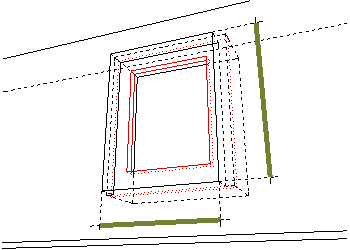

Wymiary między węgarkami

Szerokość i wyso­kość okna.

Wysokość i Szerokość zdefiniowane dla Wymiarów między węgarkami, w oknie dialogowym Ustawień drzwi/okien (na stronie Własne parametry, Wymiary nomi­nalne i Tolerancje)

Wartość dla nadproża/parapetu

Odległość od nad­proża (lub od para­petu) do podstawy ściany (lub bieżącej kondygnacji), zgod­nie z ustawieniem użytkownika.

Wartość nadproża lub parapetu jest taka, jak określono w panelu Podgląd i położe­nie w oknie dialogowym Ustawienia.

Wymiary zestawu

Szerokość i wyso­kość zestawu drzwi/okien, zgodnie z konfiguracją w oknie dialogowym Usta­wienia.

“Zestaw” to profil drzwi/okien; jest to war­tość równa otworowi w ścianie minus war­tość tolerancji.

Widok od strony otwarcia

Widok drzwi/okna od strony otwarcia.

Widok od strony węgarka

Widok drzwi/okna od strony węgarka.

Widok od strony prze­ciwległej do otwarcia

Widok drzwi/okna od strony przeciw­nej do otwarcia.

Widok od strony prze­ciwległej do węgarka

Widok drzwi/okna od strony przeciw­nej do węgarka.

Wysokość węgarka nadprożo­wego okna/drzwi po stronie węgarka od poziomu kondygnacji

Odległość od pod­stawy ściany do nadproża.

Zdefiniowana jako suma wysokości progu plus wysokość drzwi/okna, z uwzględnie­niem geometrii węgarka.

Wysokość węgarka nadprożo­wego okna/drzwi po przeciwnej stronie do węgarka od poziomu kondygnacji

Odległość od pod­stawy ściany do nadproża po prze­ciwnej stronie do węgarka.

Zdefiniowana jako suma wysokości progu plus wysokość drzwi/okna, z uwzględnie­niem geometrii węgarka.

Nominalna wysokość węgarka nadprożo­wego okna/drzwi od poziomu kondygnacji

Odległość od pod­stawy ściany do parapetu, z uwzględnieniem geometrii węgarka. Zdefiniowana jako suma wysokości progu plus wyso­kość drzwi/okna, z uwzględnieniem geometrii węgarka.

Nominalna wysokość parapetu/progu okna/drzwi

Odległość od pod­stawy ściany do gór­nej części parapetu. Obejmuje wartość parapetu plus wyso­kość parapetu (jeśli jest zamontowany) węgarka.

Wysokość otworu okna/drzwi po stronie węgarka

Wysokość otworu w ścianie, pomniej­szona o nadproże i parapet węgarka.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Wysokość otworu okna/drzwi po przeciw­nej stronie do węgarka

Wysokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Powierzch­nia nomi­nalna otworu okna/drzwi

Wysokość otworu w ścianie x szerokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli włączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Objętość nominalna otworu okna/drzwi

Objętość, obliczona jako “Wysokość x szerokość x Gru­bość ściany”.

Są to parametry wysokości i szerokości otworu określone jako “nominalne” w oknie dialogowym Ustawień otworu, oraz grubość ściany, w której umieszczono otwór. (Taka sama jak objętość nominalna otworu okna/drzwi).

Powierzch­nia otworu okna/drzwi po stronie węgarka

Wysokość pomię­dzy progiem a nad­prożem x szerokość pomiędzy bocznymi węgarkami.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Powierzch­nia otworu okna/drzwi po przeciw­nej stronie do węgarka

Wysokość otworu w ścianie x szerokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Szerokość otworu okna/drzwi po stronie węgarka

Szerokość otworu w ścianie, pomniej­szona o boczne fra­mugi węgarka.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

Szerokość otworu okna/drzwi po przeciw­nej stronie do węgarka

Szerokość otworu w ścianie.

Dotyczy otworów z biblioteki Archicada 10, jeśli wyłączony jest parametr „Wymiar nominalny = Wewnętrzny rozmiar węgarka”.

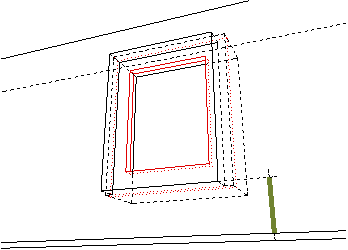

Wysokość parapetu/progu po stronie węgarka okna/drzwi

Odległość od pod­stawy ściany do progu, z uwzględ­nieniem głębokości framugi progu węgarka.

Wysokość parapetu/progu po przeciwnej stronie do węgarka okna/drzwi

Odległość od pod­stawy ściany do progu, niezależnie od głębokości fra­mugi progu węgarka.

Struktura ściany

Nazwa materiału budowlanego lub profilu ściany, w któ­rej wstawione zostały drzwi/okna.

Grubość ściany

Grubość ściany, w którą wstawiane są drzwi/okno

Wymiary otworu w ścianie

Szerokość i wyso­kość otworu drzwi/okna, zgodnie z konfiguracją w oknie dialogowym Usta­wienia (panel Para­metry lub panel Zmiany parame­trów).

“Otwór w ścianie” to otwór wycięty w ścia­nie obejmujący wymiary zestawu (ramy) oraz wartości tolerancji.
