Parametr

Krótszy opis

Dłuższy opis

Parametr

Długość połączenia kopuły

Całkowita długość wszystkich krawę­dzi, których typ został określony jako „Przejście – Kopuła” w oknie dia­logowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź dwóch przylegają­cych do siebie połaci dachu tworzących kąt wypukły.

Długość okapów

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Okap" w oknie dialogowym Wła­snych ustawień kra­wędzi.

Długość połączenia ze ścianą szczytową

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Ściana szczy­towa" w oknie dialo­gowym Własnych ustawień krawędzi.

Zazwyczaj jest to krawędź, która łączy się ze ścianą i pochyla się wzdłuż niej.

Długość kalenicy

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Kalenica" w oknie dialogowym Własnych ustawień krawędzi.

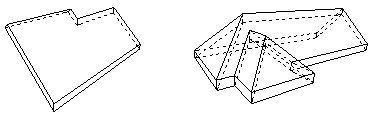

Metody geo­metrii

Jednopołaciowy, Wielopołaciowy

Geometria dachu

Powierzch­nia spodu dachu (brutto)

Powierzchnia spodu dachu, wraz z powierzchnią wszystkich otworów.

Pomniejszona o docięcia. Działania SEO są pominięte

Powierzch­nia krawę­dzi dachu (brutto)

Powierzchnia kra­wędzi dachu, łącz­nie z powierzchnią wszystkich otworów.

Pomniejszona o docięcia. Działania SEO są pominięte

Powierzch­nia dachu (brutto)

Powierzchnia górnej powierzchni dachu, wraz z powierzchnią wszystkich otworów.

Pomniejszona o docięcia. Działania SEO są pominięte

Długość naroży

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Narożnik" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj jest to krawędź dwóch sąsia­dujących płaszczyzn, tworzących naroż­nik

Powierzch­nia otworów

Całkowita powierzchnia wszystkich otworów w dachu.

Długość połączenia otworu

Całkowita długość wszystkich krawę­dzi, których typ został określony jako „Przejście – Otwór” w oknie dia­logowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź dwóch przylegają­cych do siebie połaci dachu tworzących kąt wklęsły.

Powierzch­nia spodu dachu (netto)

Dolna powierzchnia dachu

Pomniejszona o otwory, docięcia i działa­nia na elementach bryłowych.

Liczba otworów

Liczba otworów w dachu

Otwory tworzy się w dachu ręcznie lub są one wycinane przez świetliki wstawiane w dachu.

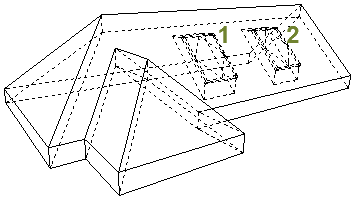

Liczba świetlików

Liczba świetlików wstawionych w dachu.

Powierzch­nia świetli­ków

Całkowita powierzchnia wszystkich świetli­ków wstawionych w dachu.

Długość szczytów

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Szczyt" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź górnej części dachu jednopołaciowego.

Przyrost

Spadek połaci dachowej.

Przyrost określa się w panelu Geometrii i położenia, ale można go dostosować do dowolnej płaszczyzny dachu.

Długość krawężnic

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Krawężnica" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj, krawędzie dwóch przylegają­cych do siebie krawędzi dachu stykają się tworząc krawężnicę.

Poziom dachu

W przypadku dachu wielopoziomowego, wskazuje poziom dachu, do którego należy dana połać.

Numery poziomów dachu można spraw­dzić w panelu Geometria i położenie w Ustawieniach dachu lub Palecie Info.

Długość połączenia ze ścianą boczną

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Ściana boczna" w oknie dialogowym Wła­snych ustawień kra­wędzi.

 Zazwyczaj jest to krawędź dachu łącząca się ze ścianą i biegnąca poziomo wzdłuż ściany.

Grubość

Grubość dachu, mierzona równole­gle do powierzchni odniesienia.

Grubość można skonfigurować w panelu Geometria i położenie w Ustawieniach dachu lub Palecie Info. (Może być wyświetlona jako miara prostopadła lub pionowa).

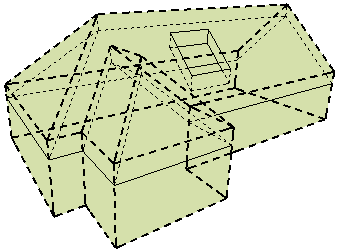

Bryła doci­nania

Według linii odnie­sienia lub Według obrysu

Określana w panelu Modelu w Ustawie­niach dachu.

Określa geometrię bryły docinania, która działa na inne elementy docięte tym dachem.

Długość koszy

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Kosz" w oknie dialogowym Wła­snych ustawień kra­wędzi.

Wysokość okapu

Grubość dachu, mierzona pionowo do powierzchni odniesienia.

Grubość określana jest w panelu Geome­tria i położenie w Ustawieniach dachu lub w Palecie info (może być wyświetlona jako miara pozioma lub pionowa).
