Parametr

Krótszy opis

Dłuższy opis

Parametr

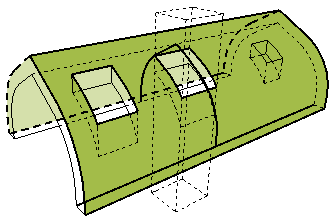

Powierzch­nia powłoki, strona prze­ciwna do odniesienia (warun­kowa)

Powierzchnia prze­ciwnej strony do strony odniesienia powłoki – może być uwarunkowana przez określoną regułę obliczeń.

Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zesta­wiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.

Warunek: Odejmuje powierzchnię otwo­rów tylko wtedy, gdy przekraczają one określoną wielkość, zdefiniowaną w menu Opcje > Preferencje projektu > Reguły obliczeń

Pomniejszona o docięcia i działania na elementach bryłowych (SEO).

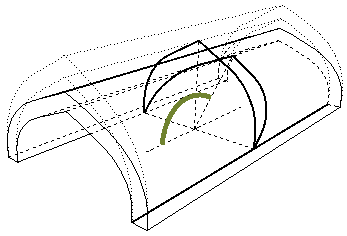

Kąt znie­kształcenia

Dotyczy powłok wytłoczonych: Kąt profilu powłoki, mie­rzony do płaszczy­zny powłoki. Domyślnie: 90 stopni, ale zmiana tej wartości pozwala wytłoczyć profil powłoki pod kątem i utworzyć zniekształ­coną powłokę.

W przypadku powłoki obrotowej: Kąt osi obróconej powłoki, mierzony do kąta płaszczy­zny powłoki.

Wartość kąta zniekształcenia można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

Długość połączenia kopuły

Całkowita długość wszystkich krawę­dzi, których typ został określony jako „Przejście – Kopuła” w oknie dia­logowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź dwóch przylegają­cych do siebie połaci powłok tworzących kąt wklęsły.

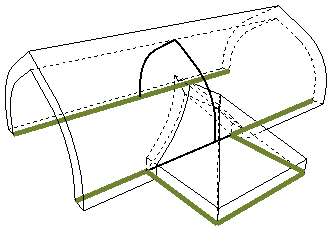

Długość okapów

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Okap" w oknie dialogowym Wła­snych ustawień kra­wędzi.

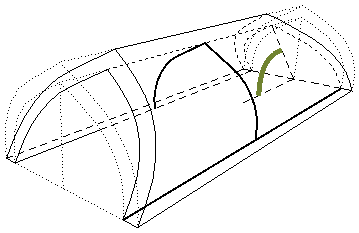

Kąt zakoń­czenia

Dotyczy tylko powłok wytłoczo­nych. Kąt profilu powłoki, mierzony od kąta nachylenia powłoki na drugim końcu powłoki wytłoczonej. War­tość kąta końco­wego można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

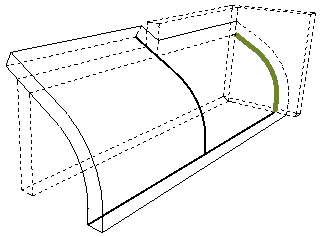

Długość połączenia ze ścianą szczytową

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Ściana szczy­towa" w oknie dialo­gowym Własnych ustawień krawędzi.

Zazwyczaj jest to krawędź, która łączy się ze ścianą i pochyla się wzdłuż niej.

Długość kalenicy

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Kalenica" w oknie dialogowym Własnych ustawień krawędzi.

Metody geo­metrii

Metoda geometrii, za pomocą której utworzono powłokę: Wytłaczana, Obro­towa lub Prosto­kreślna

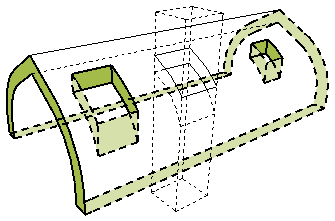

Powierzch­nia krawę­dzi powłoki (brutto)

Powierzchnia kra­wędzi powłoki, łącz­nie z powierzchnią wszystkich otworów.

Pomniejszona o docięcia. Działania SEO są pominięte

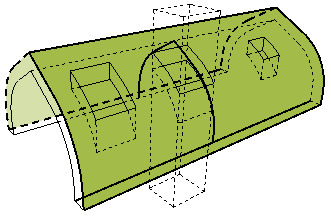

Powierzch­nia powłoki, strona prze­ciwna do odniesienia (brutto)

Powierzchnia po stronie przeciwległej do strony odniesie­nia, wraz z powierzchnią wszystkich otworów.

Pomniejszona o docięcia. Działania SEO są pominięte

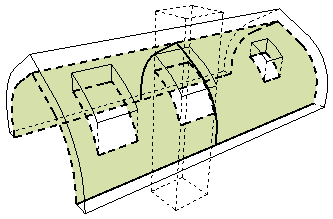

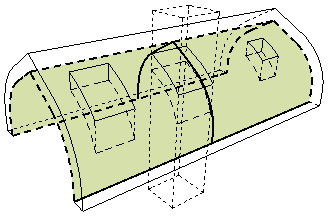

Powierzch­nia powłoki, strona odniesienia (brutto)

Powierzchnia strony odniesienia powłoki wraz z powierzchnią wszystkich otworów.

Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zesta­wiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.

Pomniejszona o docięcia. Działania SEO są pominięte.

Długość naroży

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Narożnik" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj jest to krawędź dwóch sąsia­dujących płaszczyzn, tworzących naroż­nik

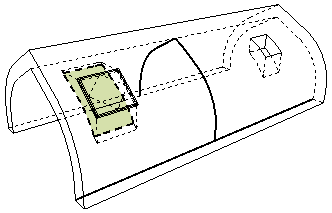

Powierzch­nia otworów

Całkowita powierzchnia wszystkich otworów w powłoce.

Długość połączenia otworu

Całkowita długość wszystkich krawę­dzi, których typ został określony jako „Przejście – Otwór” w oknie dia­logowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź dwóch przylegają­cych do siebie połaci powłok tworzących kąt wklęsły.

Powierzch­nia krawę­dzi powłoki (netto)

Całkowita powierzchnia wszystkich krawędzi powłoki

Pomniejszona o otwory, docięcia i działa­nia na elementach bryłowych.

Powierzch­nia powłoki, strona prze­ciwna do odniesienia (netto)

Powierzchnia strony przeciwnej do strony odniesienia powłoki

Pomniejszona o otwory, docięcia i działa­nia na elementach bryłowych.

Powierzch­nia netto, strona odniesienia

Powierzchnia strony odniesienia powłoki

Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zesta­wiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.

Pomniejszona o otwory, docięcia i działa­nia na elementach bryłowych.

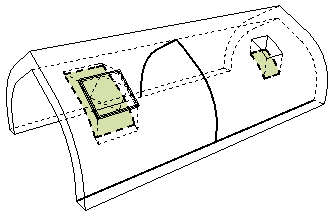

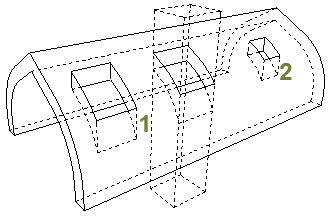

Liczba otworów

Liczba otworów w powłoce

Otwory tworzy się w powłoce ręcznie lub są one wycinane przez świetliki wsta­wiane w dachu.

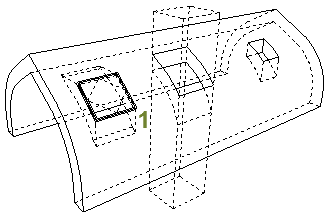

Liczba świetlików

Liczba świetlików wstawionych w powłoce.

Powierzch­nia świetli­ków

Całkowita powierzchnia wszystkich świetli­ków wstawionych w powłoce.

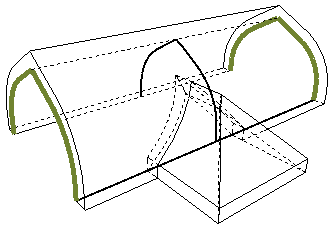

Długość szczytów

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Szczyt" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj, krawędź górnej części dachu jednopołaciowego.

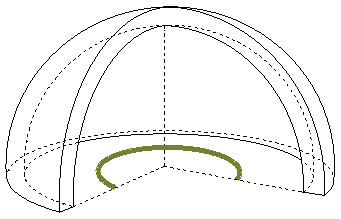

Kąt obrotu

Tylko w przypadku powłoki obrotowej: Kąt, o jaki powłoka obraca się wokół własnej osi. War­tość kąta obrotu można określić gra­ficznie podczas two­rzenia powłoki lub w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

Długość krawężnic

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Krawężnica" w oknie dialogowym Własnych ustawień krawędzi.

Zazwyczaj, krawędzie dwóch przylegają­cych do siebie połaci powłoki stykają się, tworząc krawężnicę.

Długość połączenia ze ścianą boczną

Całkowita długość wszystkich krawę­dzi, których typ został określony jako "Ściana boczna" w oknie dialogowym Wła­snych ustawień kra­wędzi.

 Zazwyczaj, krawędź powłoki łącząca się ze ścianą i biegnąca wzdłuż ściany poziomo.

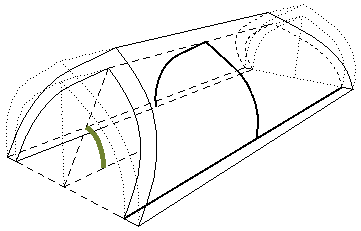

Kąt początku

Dotyczy tylko powłok wytłoczo­nych. Kąt profilu powłoki, mierzony od kąta nachylenia powłoki w punkcie początkowym powłoki wytłoczo­nej. Wartość kąta początkowego można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

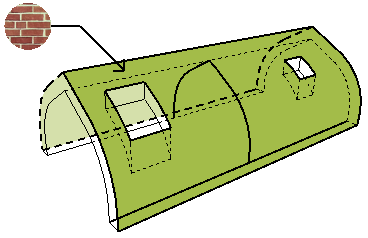

Wykończe­nie strony przeciwnej

Nazwa wykończe­nia przypisanego do strony przeciwnej niż strona odniesie­nia.

Przypisz wykończenia w panelu Model w Ustawieniach powłoki

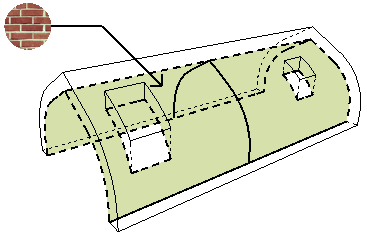

Wykończe­nie strony odniesienia

Nazwa wykończe­nia przypisanego do strony odniesienia.

Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zesta­wiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.

Przypisz wykończenia w panelu Model w Ustawieniach powłoki

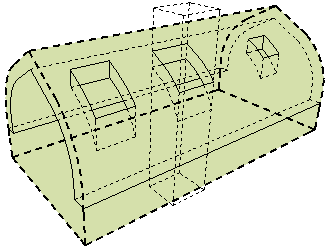

Bryła doci­nania

Wytłaczana do dołu, Wytłaczana do góry lub Modyfikowalna.

Określana w panelu modelu w Ustawie­niach powłoki.

Określa geometrię bryły docinania, która działa na inne elementy docięte tą powłoką.
