Parametr

Krótszy opis

Dłuższy opis

Izolacyj­ność aku­styczna

Izolacyjność aku­styczna (jeśli doty­czy) w Ustawieniach okna (Własne para­metry, strona Opisy).

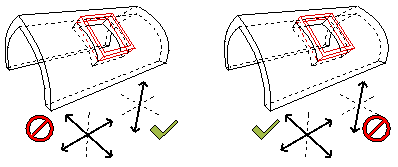

Blokowanie położenia w dachu

“Poziomo” albo “Pionowo”, zgodnie z ustawieniami w panelu Podgląd i położenie w Usta­wieniach świetlika.

Określa sposób, w jaki świetlik będzie ograniczony w miarę zmiany położenia w przypadku zmiany geometrii dachu.

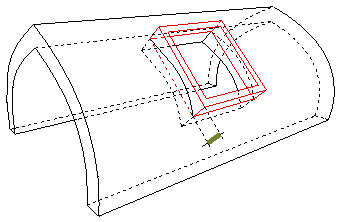

Wys. obra­mow

Odległość na jaką rama świetlika wystaje poza płasz­czyznę dachu/powłoki.

Wartość 0 oznacza, że świetlik ułożony jest na równi z płaszczyzną.

Odporność ogniowa

Odporność ogniowa (jeśli dotyczy) w Ustawieniach okna (Własne parametry, strona Opisy).

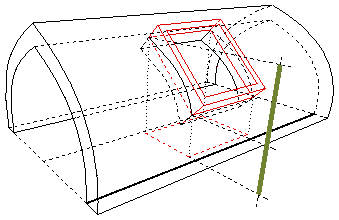

Wysokość nadproża

Wysokość pionowa nadproża świetlika

Wysokość nadproża lub parapetu mie­rzona jest od punktu wstawienia (np. Kon­dygnacja 0), zgodnie z ustawieniami w panelu Podgląd i położenie.

Tekst znacz­nika

Tekst znacznika określony w polu dialogowym Usta­wienia, w panelu Znacznik wymiaro­wania, dla parame­tru Dostosuj Tekst - Tekst znacznika.

Domyślnie, tekst jest odpowiednikiem numeru ID elementu, ale tutaj można przypisać własny tekst.

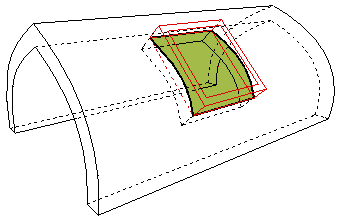

Powierzch­nia otworu w powłoce/dachu

Powierzchnia otworu wyciętego przez świetlik.

Wymiary otworu w powłoce/dachu (Archicad 20)

Szerokość x Wyso­kość otworu wycię­tego przez świetlik.

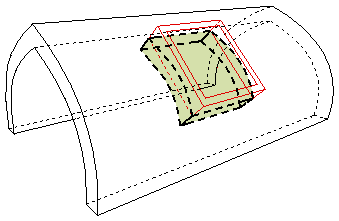

Objętość otworu w powłoce/dachu

Objętość otworu wyciętego przez świetlik.

Obliczenie objętości na podstawie otworu, wynikające z wycięcia otworów GDL z powłoki/dachu.

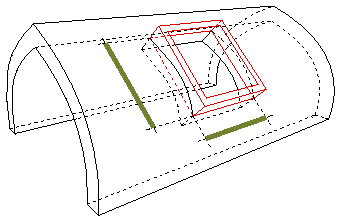

Wymiary S x H otworu w dachu/powłoce

 Szerokość x Wyso­kość otworu wycię­tego przez świetlik.

Wymiary S x H x G otworu w dachu/powłoce

 Szerokość x Wyso­kość x Grubość otworu wyciętego przez świetlik.

Grubość powłoki/dachu

Grubość źródło­wego dachu/powłoki, w której wstawiony został świetlik.

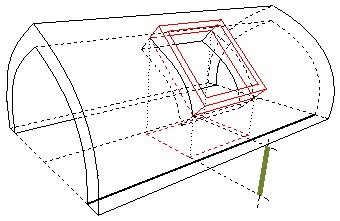

Wysokość parapetu

Wysokość parapetu świetlika, zgodnie ze wskazaniem w panelu Podgląd i położenie

Wysokość nadproża lub parapetu mie­rzona jest od punktu wstawienia (np. Kon­dygnacja 0), zgodnie z ustawieniami w panelu Podgląd i położenie.

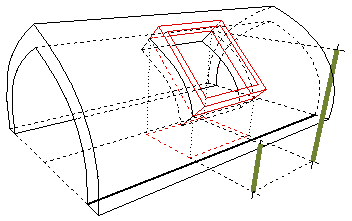

Wartość dla nadproża/parapetu

Wysokość nad­proża/parapetu zgodnie z konfigura­cją w panelu Pod­gląd i położenie okna dialogowego Ustawień. (Wartość ta mierzy odległość od nadproża lub od parapetu do linii odniesienia dachów, do bieżącej kondy­gnacji lub innej kon­dygnacji zgodnie z ustawieniem użyt­kownika.)

Wymiary zestawu (Archicad 20)

Szerokość i wyso­kość zestawu świe­tlika, zgodnie z konfiguracją w oknie dialogowym Usta­wienia (panel Para­metry lub panel Zmiany parame­trów).

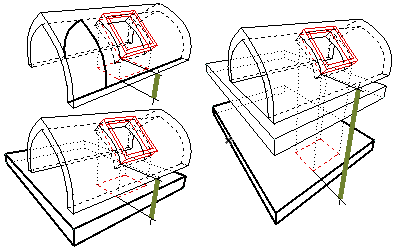

Punkt wsta­wienia w pionie

Punkt wstawienia w pionie zgodnie z ustawieniami w panelu Podgląd i położenie. Wyso­kość nadproża i parapetu mierzona jest do punktu wsta­wienia w pionie.

Nie dotyczy świetlików wstawionych w powłokach.
