Parametr |
Krótszy opis |
Dłuższy opis |
|
|
Przekrój Belki |
prostokątny, profilowany lub okrągły |
Kształt przekroju belki, zgodnie z definicją w oknie dialogowym Ustawień belki. |
|
|
Kąt nachylenia Belki |
Kąt nachylenia belki. |
|
|
|

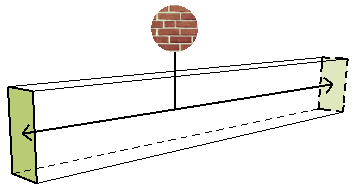

Wykończenie końców |
Nazwa wykończenia przypisanego do dwóch zakończeń belki. |
Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model) |
|
|
Wykończenie zakończeń |
Nazwa wykończenia przypisanego do wytłoczenia belki. |
Użyj dla okrągłych i profilowanych belek, posiadających jednakowe wykończenie wszystkich bocznych powierzchni. (Wartość taka, jak dla wykończenia lewej strony.) |
|
|

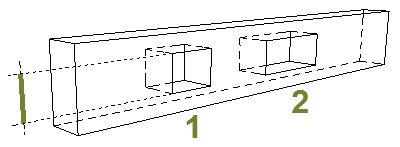

Wysokość otworów |
Wysokość lub średnica pierwszego wstawionego otworu w belce. |
Ta sama wartość co "Wysokość / średnica otworu", w panelu Otwór w Ustawieniach narzędzia belka |
|
|

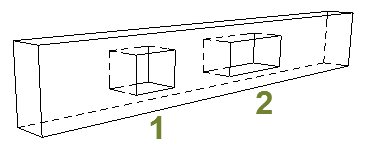

Liczba otworów |
Całkowita liczba otworów w belce |
|
|
|

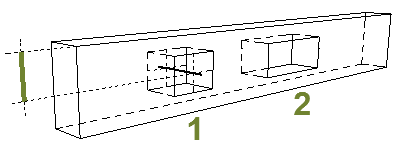

Położenie otworu względem linii odniesienia |
Odległość punktu środkowego pierwszego wstawionego otworu od linii odniesienia belki. |
Ta sama wartość co „Położenie” w panelu Otwór w Ustawieniach narzędzia belka. |
|
|

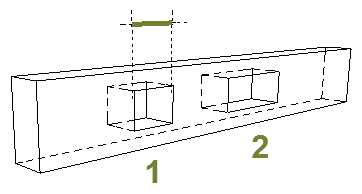

Szerokość otworów |
Szerokość pierwszego wstawionego otworu w belce. |
Ta sama wartość co „Wysokość otworów” w panelu Otwór w Ustawieniach narzędzia belka. |
|
|
Powierzchnia krawędzi otworów |
Całkowita powierzchnia krawędzi wszystkich otworów w belce. |
|
|
|

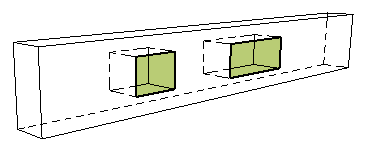

Powierzchnia otworów |
Całkowita powierzchnia powierzchni 2D wszystkich otworów, zgodnie z obliczeniem po jednej stronie belki. |
|
|
|

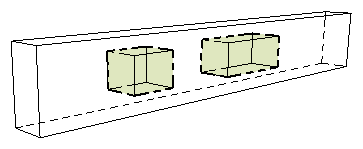

Objętość otworów |
Całkowita objętość wszystkich otworów w belce. |
Szerokość belki pomnożona przez powierzchnię otworów. |
|
|

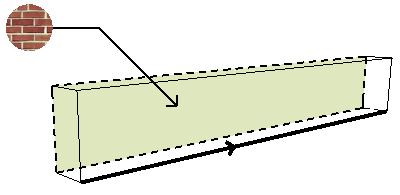

Wykończenie lewej strony |
Nazwa wykończenia przypisanego do lewej strony belki. |
Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model). „Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. |
|
|
Długość lewej strony belki. |
„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. Aby zestawić długości w liniach odniesienia belek, skorzystaj z parametru Długość 3D (kategoria Ogólne). |
|
|
|
Długość prawej strony belki. |
„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. Aby zestawić długości w liniach odniesienia belek, skorzystaj z parametru Długość 3D (kategoria Ogólne). |
|
|
|

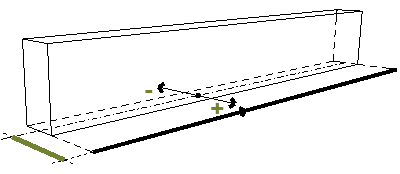

Odsunięcie |
Odsunięcie belki względem linii odniesienia. |
Domyślną wartością jest zero. Wprowadzenie wartości pozwala na odsunięcie belki względem linii odniesienia. |
|
|
Wykończenie prawej strony |
Nazwa wykończenia przypisanego do prawej strony belki. |
Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model) „Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. |
|
|

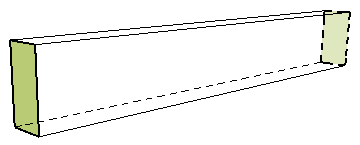

Powierzchnia zakończeń belki |
Powierzchnia wykończenia obydwu końców belki. |
Powierzchnia wykończenia obydwu końców belki. |
|
|

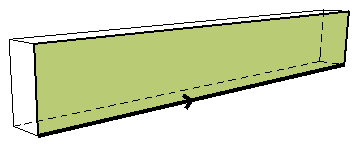

Powierzchnia belki po prawej stronie (netto) |
Powierzchnia wykończenia po prawej stronie belki. |
pomniejszona o działania na elementach bryłowych lub otwory. „Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. |
|
|
Pole powierzchni belki po lewej stronie (netto) |
Powierzchnia wykończenia po lewej stronie belki. |
pomniejszona o działania na elementach bryłowych lub otwory. „Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę. |
|
