Parametr

Krótszy opis

Dłuższy opis

Redukcja powierzchni

Obliczona powierzchnia jako procent Zmniejszo­nej powierzchni.

W Ustawieniach strefy – panel Zliczania powierzchni: Kliknięcie opcji „Zmniejsz o” określoną wartość procentową spowo­duje Zliczenie powierzchni.

(Na przykład: Jeśli w polu „Zmniejsz o” wpisano 20 procent, „Redukcja powierzchni” wyniesie 80 procent).

Obliczona powierzch­nia

Powierzchnia strefy po Redukcji powierzchni zosta­nie jeszcze bardziej pomniejszona – o wartość procen­tową określoną w panelu Zliczaniu powierzchni w Usta­wieniach strefy.

W Ustawieniach strefy – panel Zliczania powierzchni: zaznacz „Zmniejsz o” i wpro­wadź wartość procentową, która zostanie odjęta od Zmniejszonej powierzchni strefy. Wygenerowana zostanie wartość Zliczonej powierzchni.

Powierzch­nia drzwi

Całkowita powierzchnia drzwi w strefie.

Drzwi znajdują się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Długość drzwi

Całkowita szero­kość drzwi w strefie.

Drzwi znajdują się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Odjęta powierzch­nia słupów

Powierzchnia słupa odjęta od powierzchni mierzo­nej strefy.

Funkcja obowiązuje, jeśli wielokąt strefy zawiera Słup(y). Jeśli opcja Odniesienie do stref = „Zmniejsz tylko powierzchnię Strefy” ORAZ powierzchnia słupa prze­kracza minimalną wartość określoną w Preferencjach stref, wtedy Strefa zostanie pomniejszona o wartość procentową określoną w Preferencjach stref.

Odjęta powierzch­nia wypeł­nień

Powierzchnia wypełnień odjęta od powierzchni mierzo­nej strefy.

Funkcja obowiązuje, jeśli wielokąt strefy zawiera Wypełnienie(a). Jeśli dla wypeł­nienia aktywna jest opcja Odejmij od stref (zobacz Ustawienia wypełnień – Ustawie­nia ogólne), to powierzchnia strefy zosta­nie pomniejszona o określoną wartość procentową.

Pobrana powierzch­nia

Powierzchnia niskiego sufitu odjęta od powierzchni mierzo­nej strefy.

 Jeśli strefa została docięta przez dach lub powłokę: Powierzchnia strefy zostanie pomniejszona o „Zmniejszenie powierzchni przy niskich sufitach”, zgod­nie z ustawieniem w Preferencjach stref.

Odjęta powierzch­nia ścian

Powierzchnia ściany odjęta od powierzchni mierzo­nej strefy.

Funkcja obowiązuje, jeśli wielokąt strefy zawiera Ścianę(y). Jeśli opcja Odniesie­nie do stref = „Zmniejsz tylko powierzch­nię Strefy” ORAZ powierzchnia słupa przekracza minimalną wartość określoną w Preferencjach stref, to Strefa zostanie pomniejszona o wartość procentową określoną w Preferencjach stref.

Grubość podłogi

Grubość warstw podłogi.

Zdefiniowana w panelu Nazwa i położenie w Ustawieniach strefy.

Zmierzona powierzch­nia

Całkowita powierzchnia wielo­kątu strefy. Może obejmować powierzchnię ścian obrysu do linii odniesienia.

Ściany obrysu uwzględnione są w Zmie­rzonej powierzchni, jeśli Strefa rozciąga się do linii odniesienia.

Zmierzona powierzch­nia netto

Całkowita powierzchnia wielo­kątu strefy. Nie obej­muje powierzchni ścian obrysu.

Powierzchnię strefy można jeszcze bar­dziej pomniejszyć – o powierzchnię nie­których elementów w wielokącie strefy.

Powierzchnia netto wyklucza oddziaływa­nie w strefie elementów konstrukcji,

których „Odniesienie do stref” określone jest jako „Granica strefy”.

Opcja Odniesienie do stref jest dostępna dla następujących elementów

- Ściany i Słupy: Okno dialogowe usta­wień, panel Model

- Przegroda strukturalna: Okno dialogowe ustawień, panel Wstawiania komponen­tów

Liczba belek

Liczba belek w stre­fie.

Strefa znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Liczba słu­pów

Liczba słupów w strefie.

Słup znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Liczba wklęsłych narożników

Narożniki wklęsłe w wielokącie strefy.

Liczba narożników

Całkowita liczba narożników w wielo­kącie strefy.

Liczba drzwi

Liczba drzwi w stre­fie.

Drzwi znajdują się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Liczba lamp

Liczba lamp w stre­fie.

Lampa znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Liczba obiektów

Liczba obiektów w strefie.

Obiekt znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Liczba seg­mentów ścian

Element ściany: ściana prowadząca wzdłuż granicy strefy.

Liczba okien

Liczba okien w stre­fie.

Okno znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Zmniej­szona powierzch­nia

Powierzchnia strefy po pomniejszeniu Zmierzonej powierzchni netto o redukcje na pozio­mie elementu, zgod­nie z ustawieniami w Preferencjach strefy.

Elementy konstrukcji: Jeśli opcja Odnie­sienie do stref = „Zmniejsz tylko powierzchnię Strefy” ORAZ powierzchnia ściany/słupa przekracza minimalną war­tość określoną w Preferencjach stref, to Strefa zostanie pomniejszona o wartość procentową określoną w Preferencjach stref.

Wypełnienia: Jeśli dla wypełnienia aktywna jest opcja Odejmij od stref (zobacz Ustawienia wypełnień – Ustawie­nia ogólne), to powierzchnia strefy zosta­nie pomniejszona o określoną wartość procentową.

Jeśli strefa została docięta przez dach lub powłokę: Powierzchnia strefy zostanie pomniejszona o „Zmniejszenie powierzchni przy niskich sufitach”, zgod­nie z ustawieniem w Preferencjach stref.

3D powiąza­nych ele­mentów

ID elementu (ele­mentów), z którym(i) przecina się strefa w 3D

Odpowiednikiem (Ogólne) parametru są "Strefy w kolizji," gdzie pokazane są wszystkie elementy wchodzące w kolizję ze Strefą.

Wykończe­nie

Wykończenie przy­pisane do strefy.

Całkowita pobrana powierzch­nia

Całkowita powierzchnia ściany/słupa/prze­grody strukturalnej/wypełnień/niskiego sufitu, odjęta od zmierzonej powierzchni strefy.

Funkcja obowiązuje, jeśli wielokąt strefy zawiera niektóre elementy.

Kalkulacja powierzchni strefy różni się w zależności od ustawień strefy dla elemen­tów znajdujących się w Wielokącie strefy i w Preferencjach strefy.

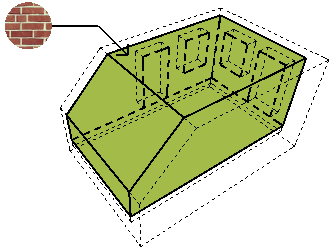

Jednakowe wykończe­nie

Pole włącz/wyłącz wskazuje, czy w strefie zastoso­wano jednakowe wykończenie.

Jeśli pole jest wyłączone, powierzchnie strefy przejmują materiały sąsiadujących granic strefy.

Wartość tę można określić w panelu Model w Ustawieniach strefy. Wybierz wykończenie dla strefy, a następnie wybierz opcję: “Użyj tego wykończenia na wszystkich powierzchniach” lub “Użyj materiałów ścian otaczających i elemen­tów docinających.”

Pole tyl­nych powierzchni wnęk w ścianie

Powierzchnia tyl­nych zagłębień w ścianie w strefie

Zagłębienia w ścianie tworzone są poprzez geometrię otworu: Węgarki, Zagłębienie w ścianie i/lub Wnęka w ścia­nie. Jeśli te geometrie mają wpływ na Strefę (np. wielkość wnęki przekracza minimum określone w Preferencjach strefy i/lub linia odniesienia otworu zbiega się z linią odniesienia Strefy), to te para­metry podają powierzchnie 3D górnej części, boków oraz tylnej części zagłębie­nia.

Pole bocz­nych powierzchni wnęk w ścianie

Powierzchnia boczna zagłębień w ścianie w strefie

Pole gór­nych powierzchni wnęk w ścianie

Powierzchnia górna zagłębień w ścianie w strefie

Obwód ścian

Obwód ścian okala­jących strefę.

Powierzch­nia ścian

Powierzchnia ścian w strefie.

Ściana znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Powierzch­nia okien

Powierzchnia okien w ścianie.

Okno znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Długość okien

Całkowita szero­kość wszystkich okien w strefie

Okno znajduje się w strefie jeśli dowolna część wieloboku 2D znajduje się wewnątrz lub zbiega się z krawędzią wie­loboku 2D strefy.

Kategoria stref

Nazwa kategorii strefy przypisana do tej strefy.

Zdefiniowana w panelu Nazwa i położenie w Ustawieniach strefy.

Kod katego­rii strefy

Numer kategorii strefy przypisany do tej strefy.

Zależy od Kategorii strefy. Kody kategorii strefy przypisane są do Kategorii stref w menu Opcje > Atrybuty elementów > Kategorie Stref (kliknij Zmień nazwę, aby otworzyć pole Kod).

Obwód strefy brutto

Obwód strefy, odpo­wiednio do wielo­boku strefy w jej dolnej części.

W przypadku strefy utworzonej metodą Linii odniesienia, obwód mierzony jest wzdłuż linii odniesienia obrysu ściany.

Nazwa strefy

Nazwa strefy okre­ślona jest w panelu Nazwa i położenie w Ustawieniach strefy.

Obwód strefy netto

Obwód strefy, mie­rzony wzdłuż wewnętrznych kra­wędzi sąsiadują­cych ścian (niezależnie od położenia linii odnie­sienia ściany).

Numer strefy

Numer strefy okre­ślona jest w panelu Nazwa i położenie w Ustawieniach strefy.
