Dane komponentów w Archicadzie
Czym są komponenty?
Każdy element konstrukcyjny lub element biblioteczny posiadający Materiał budowlany składa się z jednego lub większej liczby komponentów.
•Na zwykły Strop składa się jeden materiał budowlany i jeden komponent.
•Strop warstwowy składa się z tylu komponentów, ile ma warstw: każda warstwa ma przypisany do siebie Materiał budowlany i jest oddzielnym komponentem (nawet jeśli kilka warstw używa tego samego Materiału budowlanego).
•W elemencie profilu: każde wypełnienie (widoczne w Edytorze profili) reprezentuje oddzielny komponent.
•Obiekty GDL działają inaczej. Wszystkie części obiektu, które używają tego samego Materiału budowlanego, są uważane za pojedynczy komponent. Przykładowo, wiele części obiektu, które używają jako Materiału budowlanego tego samego Szkła, są traktowane jako jeden komponent.
Używanie danych komponentów w modelu BIM
Dane komponentu można przedstawić w następujący sposób:
•Lista komponentów Zestawienia interaktywnego
•Etykiety z listą danych Komponentów
•Eksportowany plik IFC
Listy komponentów

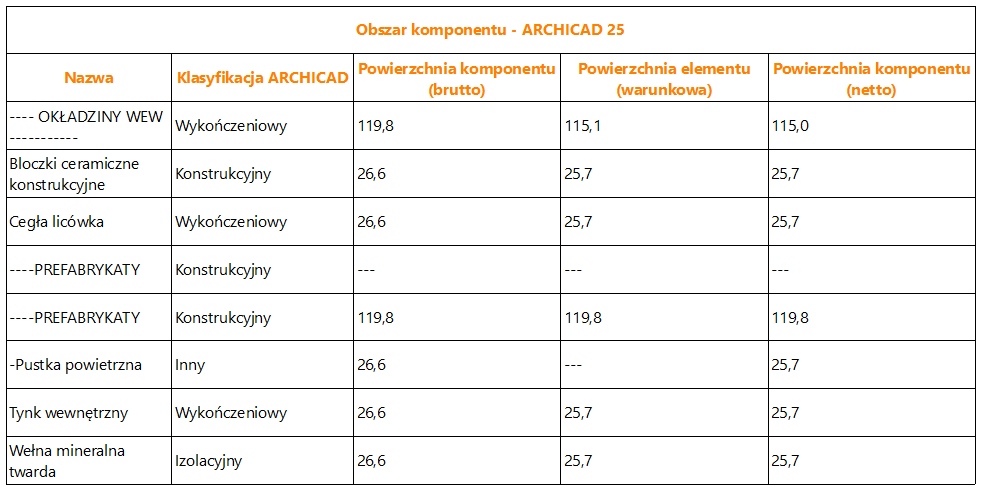

Zestawienia komponentów pokazują informacje na temat poszczególnych komponentów elementów złożonych, profili lub elementów podstawowych: ścian, stropów, dachów, kształtów, siatek i/lub profili elementów wielokomponentowych.
Lista komponentów może zawierać:
•Właściwości specyficzne dla komponentów(patrz Parametry Listy komponentów w Zestawieniu interaktywnym)
•Dowolna z właściwości Materiału budowlanego (ponieważ każdy komponent składa się z co najwyżej jednego Materiału budowlanego)
•Oczywiście można dodać do listy właściwości elementów, ale wartości tych właściwości będą odzwierciedlać dane na poziomie elementu (a nie dane komponentu)
Pokaż dane klasyfikacyjne na Liście komponentów
Komponenty same w sobie nie posiadają klasyfikacji.

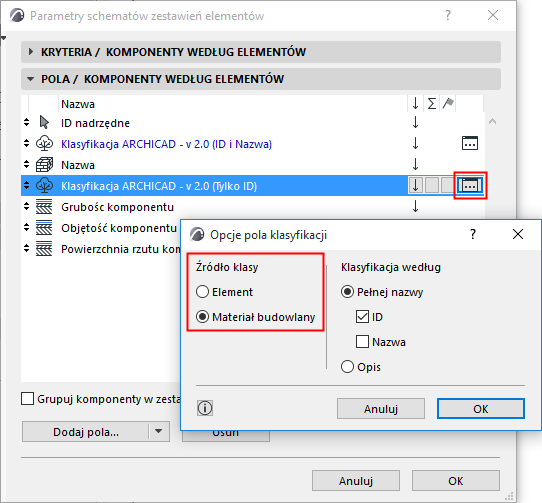

Jeżeli Schemat komponentów zawiera parametr Klasyfikacja: kliknij okno rozwijane, aby określić, które dane klasyfikacji mają być wyświetlane:
•według Elementu (podaj klasyfikację elementu, który zawiera komponent)
•według Materiału budowlanego (podaj klasyfikację materiału budowlanego komponentu)
