Powierzchnie komponentów dla profili złożonych
W zestawieniu komponentów elementu profilu można wybrać
•który komponent profilu ma być umieszczony na liście
•którą z jego płaszczyzn należy wykorzystać do obliczenia jego powierzchni
Wybierz komponenty profilowe dla Listy powierzchni
1.Zaznacz element profilu.
2.Z menu kontekstowego kliknij Edytuj strukturę warstwową/profil.
3.W oknie Edytora profili wybierz wypełnienie (reprezentujące komponent).
4.W Menedżerze profili (Opcje > Profile złożone > Menedżer profili) uaktywnij pole Lista powierzchni komponentów dla każdego komponentu, którego powierzchnia ma zostać uwzględniona.

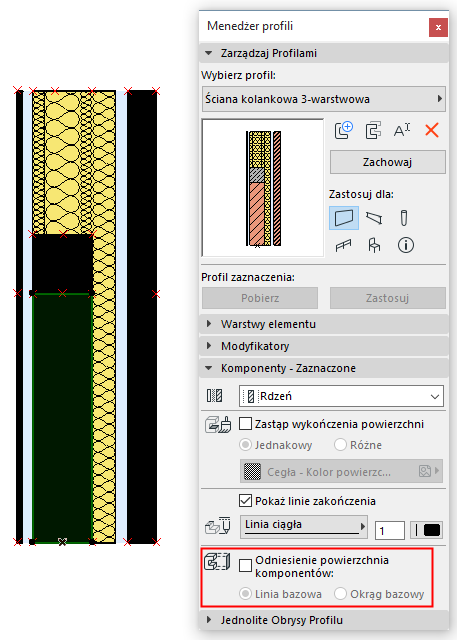

W tym przykładzie dokonujemy edycji ceglanej ściany w fundamencie. Pole wyboru okładziny jest włączone, więc obszar okładziny zostanie uwzględniony w zestawieniu. Jednak powierzchnia fundamentu będzie nieistotna jeśli to pole nie jest aktywne.
Lista powierzchni komponentów: Włączona dla okładziny, wyłączona dla Fundamentu
5.Kliknij Zachowaj profil, aby zachować zmiany.
6.Powierzchnia betonowego fundamentu nie zostanie uwzględniona w zestawieniu.
Wybierz płaszczyznę do obliczeń powierzchni
Powierzchnia każdego komponentu jest obliczana na podstawie Linii bazowej lub Okręgu bazowego, pokazanych w Edytorze profili.
Uwaga: Aby zobaczyć Linie bazowe w Edytorze profili, upewnij się, że zaznaczono opcję Widok > Opcje wyświetlania > Linia bazowa/okrąg obszaru komponentu.
•Linia bazowa służy do obliczania powierzchni komponentu rzutowanej na płaską powierzchnię reprezentowaną przez tę linię. Domyślnie, linia bazowa leży wzdłuż najdłuższego odcinka profilu.
•Okrąg bazowy jest używany do obliczania powierzchni rzutowanej na element łukowy.
Możesz edytować graficznie tę Linię bazową/Okrąg: Takie rozwiązanie pozwala zmienić płaszczyznę używaną do obliczania powierzchni komponentu.

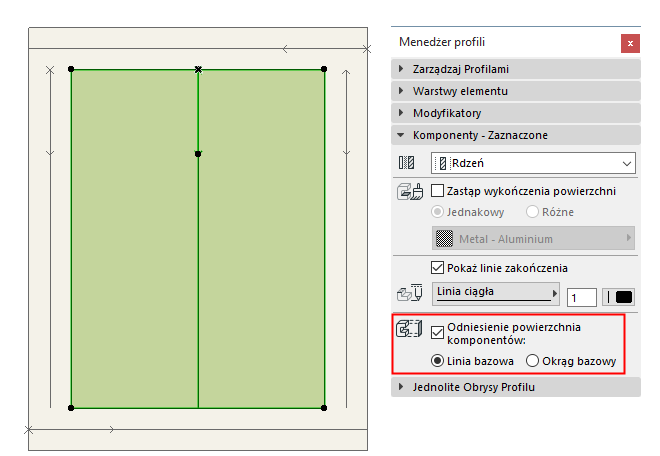

W tym przykładzie potrzebna jest powierzchnia podstawowego słupa na płaszczyźnie poziomej.
1.Zaznacz komponent w Edytorze Profilu.
2.Uaktywnij pole Lista powierzchni komponentu.
Widać tutaj, że linia bazowa komponentu jest pionowa, zatem nie jest to obszar, którego potrzebujesz.

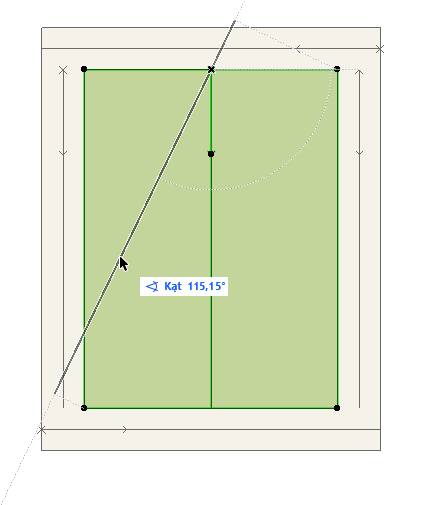

3.W oknie Edytora profilu należy zaznaczyć linię bazową i obrócić ją do pozycji poziomej.
4.Kliknij Zachowaj profil, aby zachować zmiany.
5.Powierzchnia pozioma słupa zostanie uwzględniona w zestawieniu.
Informacje ogólne na temat edycji w Menedżerze profilu, zobacz Menedżer profili.
