Parametr

Krótszy opis

Dłuższy opis

Kąt nachy­lenia pro­filu przegrody struktural­nej

Nachylenie profilu w płaszczyźnie prze­grody

np.: 0 lub 90 dla profili ustawionych orto­gonalnie, inne wartości dla profili ustawio­nych po przekątnych (niezależnie od nachylenia samej przegrody.)

Kategoria profilu

Obrys, Słupki, Narożny, Rygle lub Dowolny

Przypisz Kategorię profilu, klikając profile w oknie Podglądu panelu w zakładce Wzór siatki i podgląd w Ustawieniach przegrody strukturalnej, na stronie Sche­mat.

Profile z klasy “Własny” zostały osobno zmienione za pomocą Ustawień profilu, dostępnych poprzez tryb edycji przegrody strukturalnej.

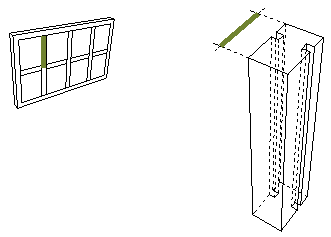

Wysokość profilu

Głębokość typu Pro­filu.

Określona w panelu Typ i Geometria Pro­filu w Ustawieniach profilu PS.

Długość profilu

Długość profilu.

Typ profilu

Typ profilu (np. pół­strukturalny, podsta­wowy)

Określona w panelu Typ i Geometria Pro­filu w Ustawieniach profilu PS.

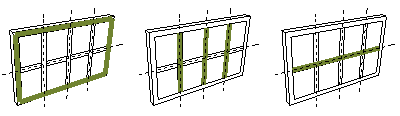

Lokalizacja

Położenie profili względem prze­grody: Obwodowe, pionowe, poziome, przekątne.

Wysokość profilu

Wysokość profilu.

W przypadku, gdy Typ jest profilowany (np. Profil złożony półstrukturalny).

Szerokość profilu

Szerokość profilu.

W przypadku, gdy Typ jest profilowany (np. Profil złożony półstrukturalny).

SxH Profilu

Szerokość i wyso­kość profilu.

W przypadku, gdy Typ jest profilowany (np. Profil złożony półstrukturalny).

Wykończe­nie

Wykończenie pro­filu.

Według materiału budowlanego profilu. Może zostać zastąpione w ustawieniach przegrody.
