Nadawanie obiektowi parametryczności

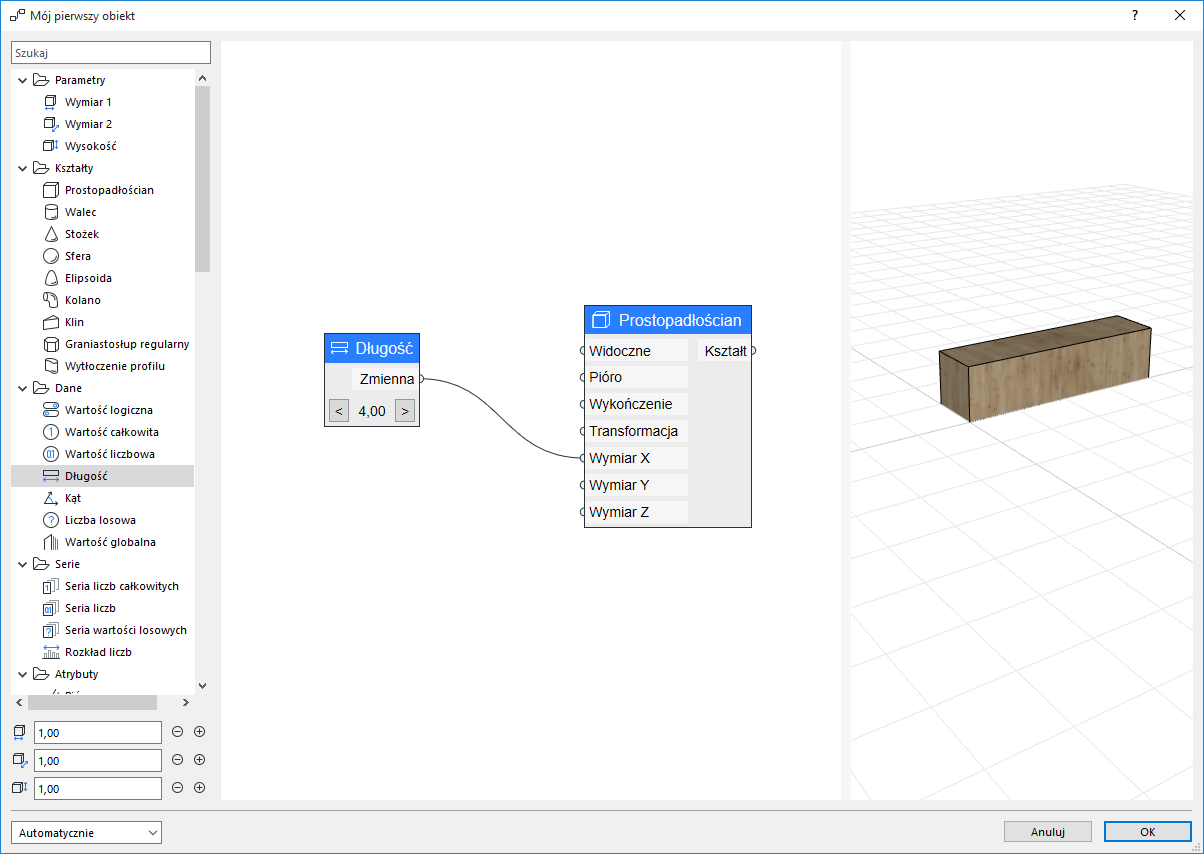

Aby uczynić obiekt parametrycznym, musisz użyć węzła wejściowego. Na przykład można utworzyć węzeł Długość i połączyć go z wejściem Rozmiar X węzła Blok.

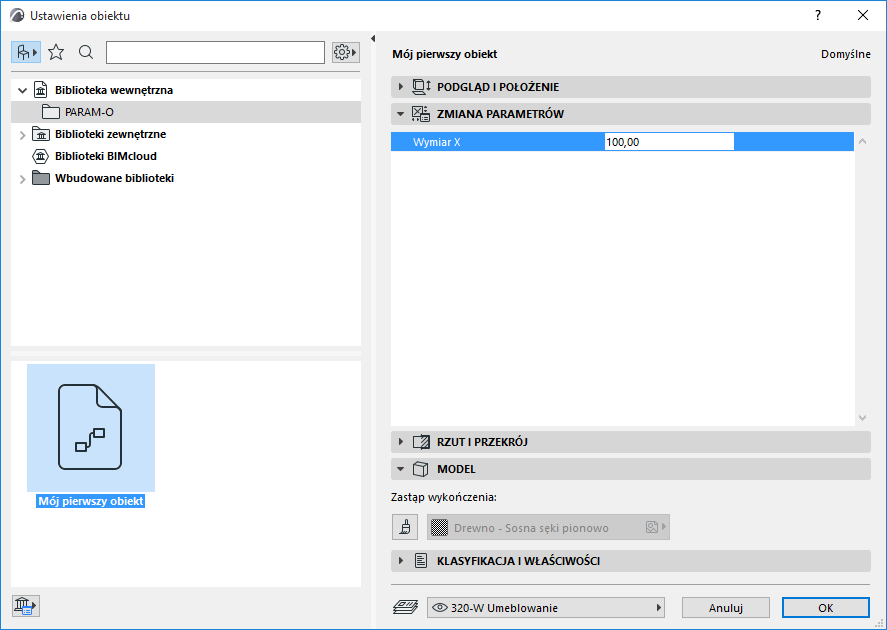

Wartość można teraz ustawić poprzez modyfikację wartości węzła Długość. Aby utworzyć parametr obiektu z węzła Długość, otwórz okno ustawień i ustaw wartość parametru Utwórz parametr na "prawda". Można również ustawić nazwę dla tego parametru. Nazwa ta będzie widoczna w oknie Ustawienia obiektu.

Dla swoich obiektów możesz użyć dowolnej liczby parametrów.

Używanie parametrów standardowych

W programie Archicad istnieją pewne specjalne parametry: Wymiar 1, Wymiar 2 i Wysokość. Wartość tych parametrów ustawia się na stronie Podgląd i pozycjonowanie w oknie Ustawienia obiektu. Rzeczywisty rozmiar dobrze zaprojektowanego obiektu bibliotecznego jest zawsze zsynchronizowany z tymi wartościami.

Aby użyć wartości tych parametrów, należy w edytorze użyć odpowiednich węzłów z grupy Parametry. Wartość domyślną tych węzłów można ustawić pod drzewem węzłów.

Dostępne węzły

Patrz Dokumentacja węzłów PARAM-O, aby uzyskać szczegółowe informacje na temat wszystkich typów węzłów.
