Terminy związane z wymiarowaniem

Punkty pomiaru są tymczasowymi węzłami umieszczanymi na elementach w trakcie procesu wymiarowania; znikają po kliknięciu wskazującym położenie łańcucha wymiarów.

•Okrągłe punkty pomiaru: Powstałe punkty wymiarowania będą powiązane z elementem.

•Prostokątne punkty pomiaru: Powstałe punkty wymiarowania będą statyczne (wartości wymiarowania nie będą aktualizowane automatycznie).

Zobacz także Wymiarowanie statyczne.

Łańcuch wymiarów pojawia się po kliknięciu kursorem w kształcie Młotka na końcu procesu wymiarowania.

Łańcuch wymiarowania składa się z

•linii wymiarowej ułożonej wzdłuż mierzonego elementu;

•linii pomocniczych (prostopadłych do linii wymiarowej), jeżeli w Ustawieniach wymiarowania została wybrana opcja ich wyświetlania;

•znaczników wymiarowania (są to punkty przecięcia linii wymiarowej z pomocniczą).

Segment wymiarowania łączy dwa sąsiadujące punkty wymiarowania i obejmuje tekst wymiarowania.

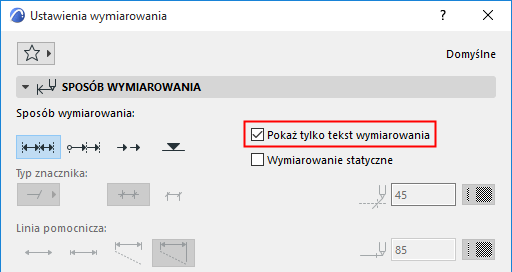

Pokaż tylko tekst wymiarowania

Przy wymiarowaniu liniowym, koncentrycznym i wymiarowaniu kątów istnieje możliwość wyboru polecenia Pokaż tylko tekst wymiarowania.

Dla tych rodzajów wymiarowania możesz wyświetlić linię odniesienia (tylko na ekranie) jako pomoc edycyjną: można ją aktywować w menu Widok > Opcje wyświetlania > Linie odniesienia wymiarowania.
