1.Uaktywnij narzędzie Wymiarowania liniowego.

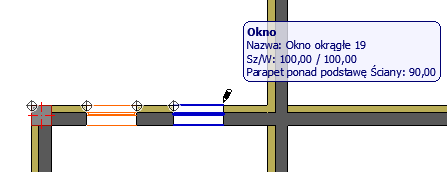

2.Przesuń kursor na element, który chcesz zwymiarować. Podświetlone uwagi podpowiadają, który element zostanie zwymiarowany.

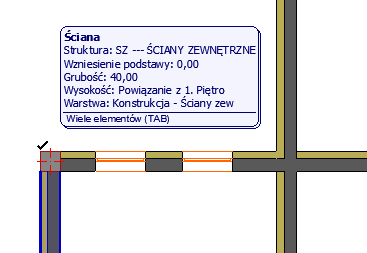

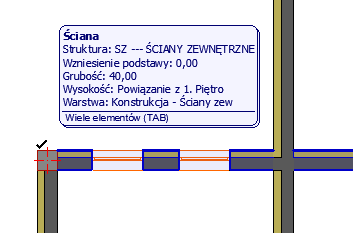

Jeśli kursorem obejmie się kilka elementów, w metce Info wyświetlona zostanie wskazówka, aby za pomocą przycisku Tab przełączać ich podświetlanie.
3.Kliknij wzdłuż elementu, który ma zostać zwymiarowany, aby wstawić tymczasowe punkty pomiaru tam, gdzie segmenty wymiarowania powinny się zaczynać i kończyć. W miarę postępu pracy, podświetlony zostanie element, do którego należy podświetlony punkt odniesienia.
4.W razie potrzeby można cofnąć dowolny punkt odniesienia ponownie go klikając.
5.Dwukrotnie kliknij po podstawieniu ostatniego punktu pomiaru.

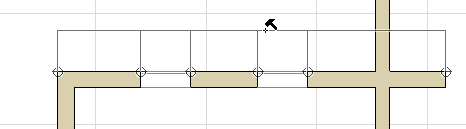

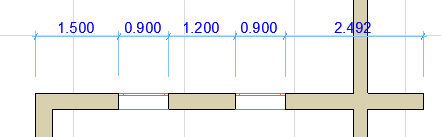

6.Wskaż kliknięciem kursora w kształcie Młotka, gdzie należy umieścić łańcuch wymiarów.
