Wymiarowanie promienia łuku wyświetla wartość promienia elementów łukowych.
Wymiar promienia składa się z dwóch elementów: linii wymiarowej (wskaźnik) i tekstu.

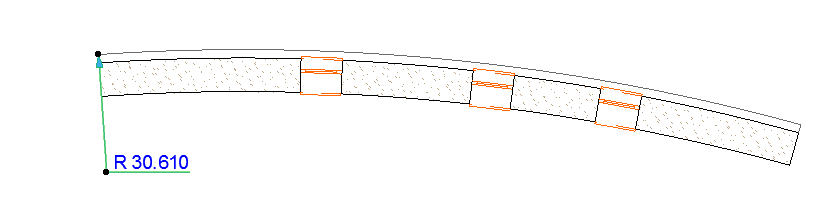

1.Kliknij element łukowy.
2.Narysuj linię wymiarową kierując ją w stronę środka tego elementu lub na zewnątrz. Wymiarowanie promienia może być zastosowane tylko do elementów łukowych.
3.Kliknij ponownie, aby wstawić tekst zawierający wartość promienia.
Orientację tekstu można zdefiniować w oknie Ustawień Wymiarowania promienia. (Zobacz poniżej.)
Rozciągnij lub przenieś wymiarowanie promienia

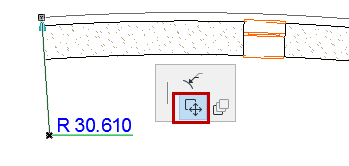

Możesz również dopasować położenie wstawionego wymiarowania promienia łuku za pomocą palety pomocniczej:
Funkcja Rozciągnięcie wymiaru promienia pozwala wydłużyć linię wymiarową.
Jeżeli chcesz przesunąć wymiarowanie użyj funkcji Przesuń.

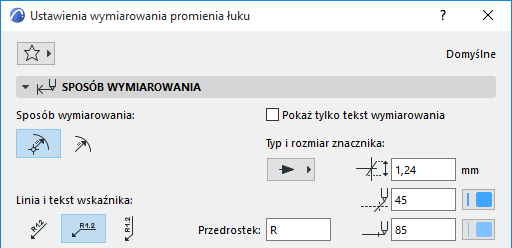

Ustawienia wymiarowania promienia łuku
Poniższe opcje dostępne są tylko w opcjach Wymiarowania promienia łuku:
Panel Sposób wymiarowania promienia łuku
Sposób wymiarowania: Określ tutaj sposób wymiarowania promienia łuku.
•Wymiarowanie „ze środkiem” łuku („Włącz środek”): Zaznacz punkt środkowy łuku z osiami.
•Wymiarowanie „bez środka” łuku („Wyłącz środek”).
Wybierz opcję orientacji wskaźnika oraz powiązanego tekstu.
Przedrostek: Pojawi się opcjonalnie przed wartością wymiaru.
