Użyj Ustawień wymiarowania liniowego, aby wybrać styl linii odniesienia.
Zobacz Format linii pomocniczej.

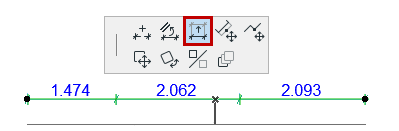

Edytuj długość wszystkich linii odniesienia
1.Zaznacz cały łańcuch wymiarowania (kliknij “aktywny punkt” na linii wymiarowej).
2.Wyświetl polecenie Edycja długości linii odniesienia z palety pomocniczej
3.Przeciągnij kursor do żądanego położenia.
Dynamiczna Linia pomocnicza nigdy nie będzie wystawać poza wymiarowany element.

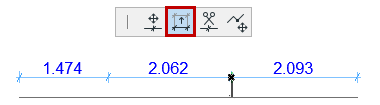

Zmień Długość jednej Linii odniesienia
1.Zaznacz punkt wymiarowania.
2.Z Palety pomocniczej wybierz polecenie Zmień długość linii odniesienia.
3.Przeciągnij zaznaczoną linię odniesienia wybranego punktu w nowe położenie.
