Automatyczne wymiarowanie zewnętrzne

Za pomocą tej funkcji dodaj automatycznie powiązane wymiary liniowe do zaznaczonych ścian lub przegród strukturalnych na rzucie.

1.Na Rzucie wybierz Ścianę lub Przegrodę strukturalną przeznaczoną do wymiarowania.

Przejdź do menu Dokument > Adnotacja > Automatyczne wymiarowanie > Wymiarowanie zewnętrzne. Ustaw żądane opcje.

Zobacz Okno dialogowe dodatku Automatyczne Wymiarowanie (zewnętrzne).

2.Określ kierunek linii wymiarowej. Możesz to zrobić na dwa sposoby:

–Kliknij boczną krawędź dowolnego elementu (wymiarowanie ułożone zostanie równolegle do wskazanego elementu) LUB

–Kliknij pusty obszar, a następnie kliknij powtórnie w innym miejscu, określając tym samym kierunek wymiarowania.

3.Kliknij kursorem w kształcie Młotka, aby wstawić linię wymiarową (linie wymiarowe).

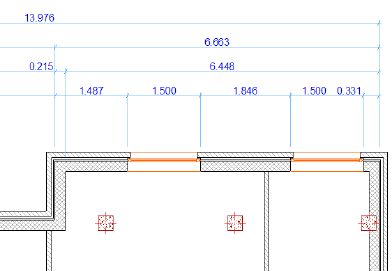

Automatyczne wymiarowanie zapewni automatyczne wstawienie linii wymiarowych (do czterech rodzajów), zależnie od opcji wybranych w oknie dialogowym. Jeżeli któraś z linii wymiarowych okazałaby się niepotrzebna (np. ściana nie ma okien lub elewacja nie ma załamań), zostanie pominięta.

Wygląd automatycznego wymiarowania zależy od opcji wybranych w Ustawieniach narzędzia Wymiarowanie.

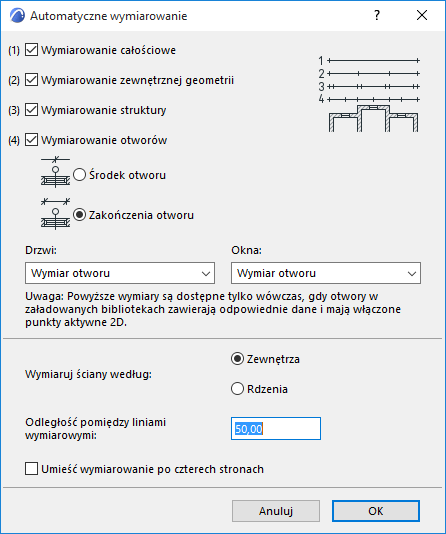

Okno dialogowe dodatku Automatyczne Wymiarowanie (zewnętrzne)

Otwórz to okno dialogowe za pomocą menu Dokument > Adnotacja > Automatyczne wymiarowanie > Wymiarowanie zewnętrzne.

Zaznacz jedną lub kilka opcji Wymiarowania:

Wymiarowanie całościowe

Wymiarowanie całościowe to jedna linia wymiarowa prowadząca przez długość wybranego zestawu elementów.

Wymiarowanie zewnętrznej geometrii

Wymiary liniowe elementów wytłaczanych, np. fasady.

Wymiarowanie struktury

Wymiarowanie liniowe samego elementu, tj. grubość ściany

Wymiarowanie otworów

Zaznacz tę opcję, aby wstawić wymiary otworów (drzwi i okna).

Wybierz miejsce, w którym chcesz wstawić wymiarowanie otworów:

•Środek otworu

•Zakończenia otworu

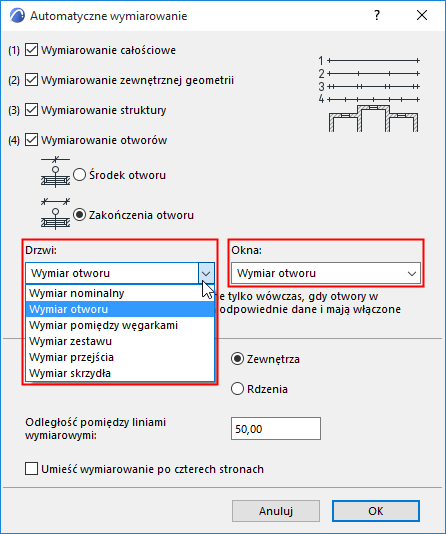

Wybierz odrębne ustawienia wymiarowania dla drzwi i okien.

Uwaga: W przypadku automatycznego wymiarowania drzwi wstawionych z bibliotek Archicad 12 lub Archicad 11 oraz wybrania wymiaru skrzydeł lub przejść jako preferowanego wymiaru drzwi, wysokość drzwi zostanie wyświetlona dopiero po ustawieniu wymiaru skrzydła lub przejścia jako wartości nominalnej w Ustawieniach drzwi. (Nie będzie problemów z określeniem szerokości drzwi.) W przypadku automatycznego wymiarowania drzwi wstawionych z wcześniejszych wersji Archicad, będą działać jedynie opcje Otwór (Wallhole) i Wymiar nominalny.

Wymiaruj ściany według

Wybierz preferencje wymiarowania ścian warstwowych.

•Zewnętrze

•Rdzenia

Odległość pomiędzy liniami wymiarowymi

Odległość określana będzie według bieżących jednostek projektu Archicada.

Umieść wymiarowanie po czterech stronach

Wymiarowanie umieszczone zostanie po czterech stronach prostokąta obejmującego zaznaczone elementy.
