Automatyczne Wymiarowanie Wnętrza

Użyj tej funkcji, aby szybko zwymiarować zestaw zaznaczonych Słupów i elementów warstwowych lub profilowych na Rzucie.

1.Zaznacz jeden lub kilka słupów lub elementów złożonych/profilowych, które chcesz zwymiarować.

Uwaga: Słupy profilowe zostaną pominięte.

2.Otwórz to okno dialogowe za pomocą menu Dokument > Adnotacja > Automatyczne wymiarowanie > Wymiarowanie wnętrza.

3.Określ parametry wymiarowania.

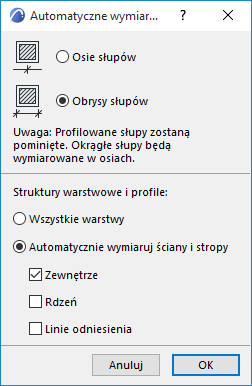

Preferencje wymiarowania słupów

•Osie słupów: Słup zwymiarowany zostanie w jego osi.

•Obrysy słupów: Słup zwymiarowany zostanie w jego krawędziach.

Uwaga: Niezależnie od zaznaczenia tego pola wyboru, słup okrągły zawsze wymiarowany będzie w środkowym punkcie.

Struktury warstwowe i profile

Wybierz opcję:

•Wszystkie warstwy: Każda warstwa elementu złożonego/profilu jest wymiarowana osobno. (Jeśli pole nie jest zaznaczone, zastosowany zostanie jeden wymiar dla całkowitej grubości wszystkich warstw.)

•Automatycznie wymiaruj ściany i stropy: Punkty wymiarowania wstawiane są na powierzchniach i/lub liniach odniesienia, w zależności od opcji zaznaczonych poniżej (musi być zaznaczona co najmniej jedna kategoria):

–Zewnętrze

–Rdzeń

–Linie odniesienia

Uwaga: Opcje te działają tak samo, jak Metoda automatyczna w Szczegółach wymiarowania (Ustawienie Narzędzia wymiarowania).

Zobacz Panel Szczegóły wymiarowania.

4.Przeciągnij kursor, aby narysować tymczasową linię w poprzek zaznaczonych elementów, które chcesz zwymiarować.

–Również krawędzie tych elementów, które są prostopadłe do poprowadzonej linii zostaną zwymiarowane. Linia ta może składać się z kilku segmentów.

5.Podwójne kliknięcie zakończy rysowanie linii.

6.Kliknij, aby wstawić łańcuch wymiarowania.
