Tworzenie łukowej osi konstrukcyjnej

Po skonfigurowaniu ustawień elementów lub wybraniu ulubionych, należy wybrać narzędzie Oś konstrukcyjna. Z palety Info wybierz jedną z dwóch metod geometrii łukowej osi konstrukcyjnej.

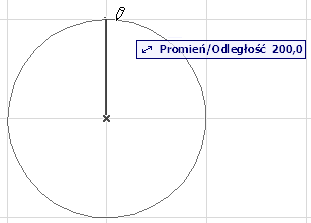

Pierwsza opcja pozwala zdefiniować oś łukową poprzez punkt środkowy łuku i promień. Pierwsze klikniecie definiuje punkt środkowy.

Obrys okrągłej osi podąża za kursorem aż do momentu kliknięcia po raz drugi punktu określającego promień. Od tego momentu, aż do chwili trzeciego kliknięcia potwierdzającego ustawioną długość łuku, widoczny będzie tylko obrys fragmentu łuku. Gdy zdefiniowane zostaną wszystkie trzy punkty, obrys zmienia się we w pełni wyświetlona Oś konstrukcyjna.

Druga opcja umożliwia zdefiniowanie osi łukowej poprzez wskazanie trzech punktów znajdujących się na obwodzie łuku. Dwa pierwsze punkty są zwykle wstawiane w taki sposób, aby łączyły się z innymi elementami, przecięciami siatki lub specjalnymi punktami przyklejania. Następnie pojawia się okrągły obrys podążający za kursorem aż do momentu wskazania trzeciego punktu.

Czwarte kliknięcie definiuje długość odcinka łuku. Obrys łuku zmienia się teraz we w pełni wyświetlona Oś konstrukcyjna.
