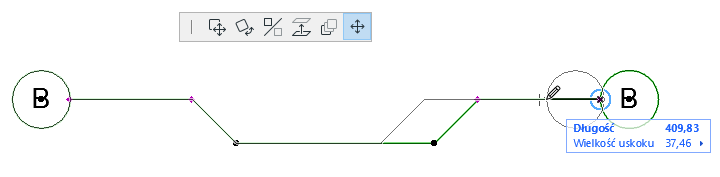

Edytuj długość linii osi
Wszystkie osie konstrukcyjne można rozciągnąć przy pomocy poleceń dostępnych w palecie pomocniczej: zaznacz Oś konstrukcyjna, następnie wybierz ikonkę Rozciągania.

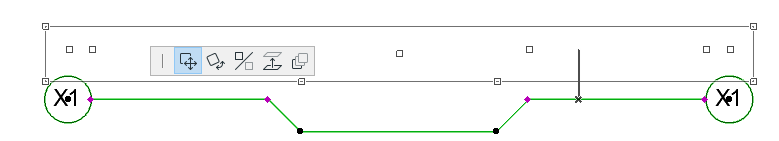

Przesunięcie uskoku znaczników osi poza linię siatki
Zaznacz Oś konstrukcyjną. Kliknij edycję aktywnego punktu, który obrazuje przesuniętą część uskoku znacznika osi, a następnie przeciągnij znacznik, razem z odcinkiem uskoku, do nowego położenia.
Zmień położenie osi
Poziome położenie osi konstrukcyjnej można zmienić tylko w oknie Rzutu i 3D. Zaznacz Oś konstrukcyjną i użyj znanych poleceń palety pomocniczej oraz skrótów do Przeciągnięcia, Odbicia lub Obrócenia osi konstrukcyjnej lub jej kopii.
Położenie pionowe (wartość Z) osi konstrukcyjnej można edytować w
•w Oknie 3D
•w panelu Widok 3D ustawień Osie konstrukcyjne lub
•w Palecie Info
