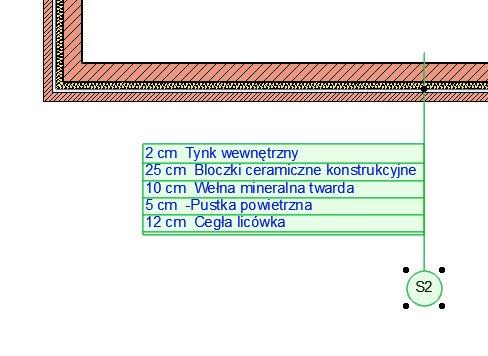

Etykieta symbolowa zawierająca informacje o elementach
Dzięki Etykietom symbolowym możesz wyświetlić każdą informację o danym elemencie, np. rodzaje i grubość warstw ścian.

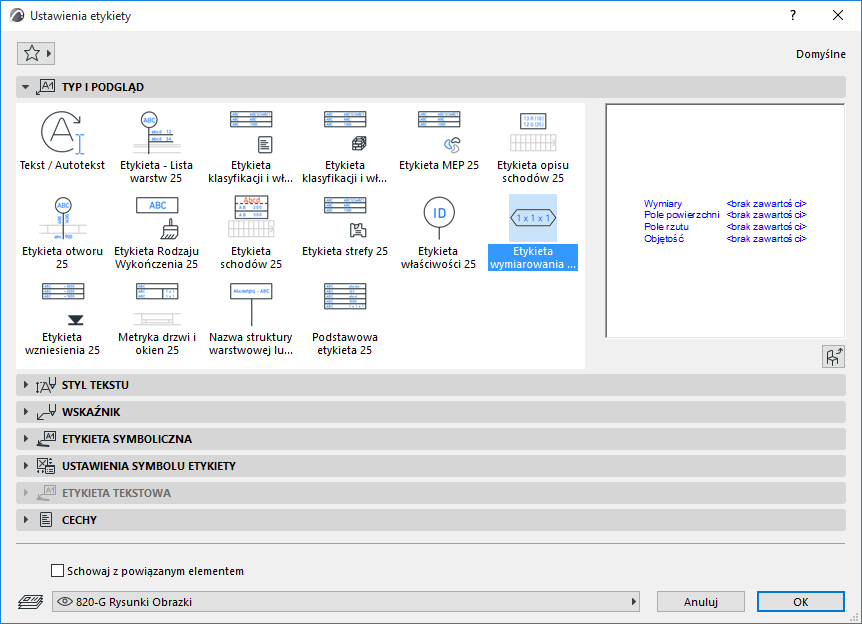

Etykiety symbolowe to Obiekty GDL. Wraz z Etykietami tekst/autotekst, są one dostępne w menu rozwijanym narzędzia Etykieta oraz w Ustawieniach narzędzia Etykieta.
Poniżej wymieniono standardowe Etykiety symbolowe dostępne w domyślnym zestawie biblioteki.
|
Etykiety symboli i wyświetlane dane |
||
|
|
Etykieta Klasyfikacja i właściwości |
Parametry elementów Klasyfikacja i właściwości Cechy IFC |
|
|
Etykieta Klasyfikacja i właściwości komponentu |
Klasyfikacja i właściwości komponentów |
|
|
Struktura warstwowa lub Nazwa profilu |
ID elementu/modułu Hotlink |
|
|
Etykieta wymiarowa |
Wymiary Powierzchniowe Kubatura |
|
|
Metryczka drzwi/okien: |
ID elementu/modułu Hotlink Wymiary Rodzaje wykończenia |
|
|
Etykieta Wzniesienie |
Wymiarowanie pionowe |
|
|
Etykieta podstawowa |
ID elementu/modułu Hotlink Nazwa Wymiarowanie pionowe Wymiary Powierzchniowe Kubatura Lista warstw Nazwa warstwy/profilu/materiału budowlanego Rodzaje wykończenia |
|
|
Etykieta otworu |
ID drzwi/okna Wymiary Właściwości |
|
|
Etykieta właściwości |
ID elementu/modułu Hotlink Nazwa Wartości właściwości |
|
|
Etykieta Lista warstw |
Właściwości materiałów budowlanych ID elementu/modułu Hotlink Wymiary Lista warstw |
|
|
Etykieta opisu schodów |
Wymiary Parametry |
|
|
Etykieta wymiarowa schodów |
Wymiary właściwe dla schodów (szerokość, wysokość stopnia, głębokość stopni, liczba podstopnic) |
|
|
Etykieta wykończenia |
Rodzaje wykończenia |
|
|
Etykieta stref |
Nazwa strefy, numer, obliczona powierzchnia |
Zobacz także Nadawanie etykiet Przegrodom strukturalnym.
Zobacz także Wybierz rodzaj wykończenia (dla etykiety Wykończenie).

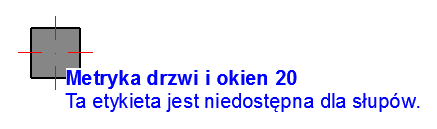

Nie wszystkie etykiety można wstawić przy każdym typie elementu. Na przykład, jeśli niechcący dołączysz Metryczkę Drzwi/Okna do Słupa,odpowiedni tekst odnośnika poinformuje o pomyłce.

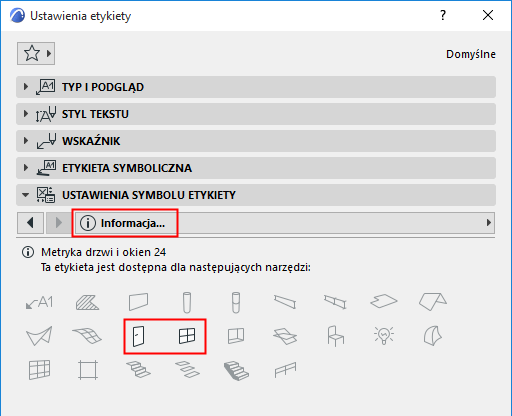

Uwaga: Własne ustawienia każdej etykiety dostarczają informacji na temat typów elementów, do jakich można je zastosować.
Szczegóły - zobacz Własne parametry dla Etykiet symbolowych.
Można również utworzyć własną Etykietę, zapisując elementy rysunku 2D, wraz z Autotekstem.
Zobacz Zapisz elementy 2D jako etykietę.
