Stosowanie Wypełnień gradientowych

Wypełnienia gradientowe to jedynie wypełnienia wieloboków, zatem dostępne są tylko na liście Narzędzia Wypełnienie. (Wypełnienia wieloboku rysuje się ręcznie, przy pomocy narzędzia Wypełnienie.)

Przeznaczeniem Wypełnienia gradientowego jest uatrakcyjnienie graficznej strony projektu. nie odzwierciedlają one żadnych rzeczywistych cech (np. rodzaju materiału) i dlatego dostępne są tylko poprzez narzędzie Wypełnienia jako wypełnienie wieloboku. Wypełnień gradientowych nie można stosować do elementów konstrukcyjnych (tzn. nie są one dostępne jako Wypełnienia przekrojowe lub kryjące).

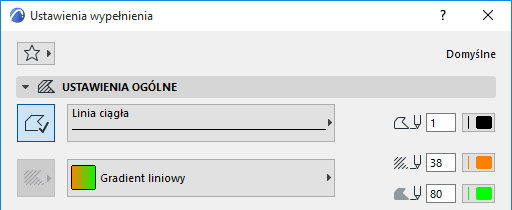

Aby uzyskać gradient linearny, należy wybrać dwa różne kolory piór (kreskowania i tła) w panelu Ustawienia ogólne okna Ustawień wypełnienia.

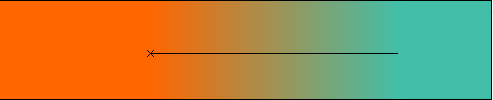

Po wstawieniu wypełnienia zauważysz, że wzór składa się z dwóch kolorów płynnie przechodzących jeden w drugi.

Położenie, kąt oraz rozmiar obszaru transformacji mogą być edytowane za pomocą uchwytu wypełnienia pod warunkiem, że włączone są Uchwyty wypełnień w menu Widok > Opcje wyświetlania.

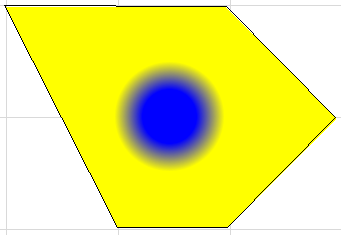

Drugim wypełnieniem tego typu jest gradient kołowy. W tym przypadku dwa różne kolory piór (kreskowania i tła) tworzą odpowiednio wewnętrzny i zewnętrzny kolor wypełnienia.

Uchwytem możesz edytować początek wypełnienia gradientowego oraz rozszerzać obszary poszczególnych kolorów oraz przejścia pomiędzy nimi.

Uwaga: Aby móc poruszać uchwytem wypełnienia, musisz wybrać z palety pomocniczej ikonę Przesuń pod-element.
