Każdy Rysunek umieszczony na Arkuszu może posiadać Tytuł zawierający elementy graficzne oraz informacje odnoszące się do tego Rysunku takie jak Numerację rysunku, Nazwę oraz Skalę.
Tytuł rysunku powstał w oparciu o Rodzaju tytułu. Rodzaje tytułów są Obiektami GDL, które mogą być domyślnie przypisane Rysunkom (automatycznie) lub dołączone ręcznie do zaznaczonego Rysunku.
Odniesienie wsteczne do Arkusza zawierającego Znacznik Źródłowy
1.Zaznacz Rysunek i otwórz jego okno dialogowe Ustawień.

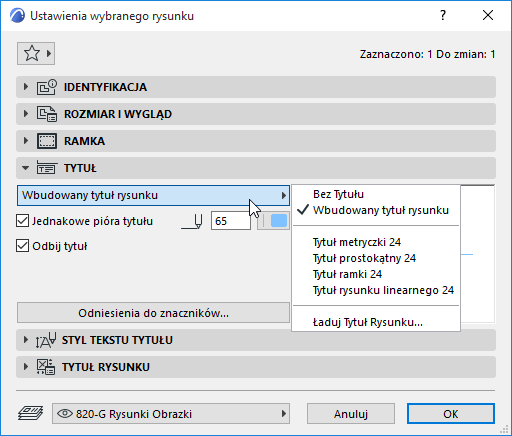

2.W panelu Tytuł wybierz z rozwijanej listy Rodzaj tytułu.
Aby domyślnie przypisać tytuł do każdego nowo wstawionego Rysunku:
1.Otwórz Domyślne ustawienia rysunku
2.W panelu Tytuł wybierz z rozwijanej listy Rodzaj tytułu.
Tytuły będą wstawiane automatycznie razem z Rysunkami.
1.W oknie Arkusza zaprojektuj rodzaju Tytułu, korzystając z dostępnych narzędzi rysunkowych 2D (np. linii, bloków tekstowych).
2.Wybierz utworzone przez siebie komponenty typu Tytuł.
3.Użyj polecenia Plik > Biblioteki i Obiekty > Zachowaj jako Tytuł Rysunku aby zachować ten obiekt.
Po zachowaniu, nowy rodzaj Tytułu będzie dostępny w rozwijanym menu w panelu Tytuł, w oknie dialogowym Ustawień Rysunku.
Niestandardowy rodzaj tytułu można edytować w sposób graficzny:
1.użyj polecenia Plik > Biblioteki i Obiekty > Otwórz obiekt.
2.Wybierz plik Tytułu, który chcesz zmodyfikować.
3.Kliknij przycisk “Symbol 2D” by otworzyć okno edycji Tytułu.
4.Zmodyfikuj Tytuł korzystając z narzędzi 2D.
Uwaga: Aby ułatwić proces edycji, upewnij się, że skala okna Symbolu 2D obiektu bibliotecznego jest ustawiona na 1:1.
Odniesienie wsteczne do Arkusza zawierającego Znacznik Źródłowy
W Ustawieniach rysunku w panelu Tytuł można uzyskać dostęp do funkcji Odniesienia do znaczników.
Funkcja Odniesienia wstecznego umożliwia dołączenie informacji o ID Arkusza do tytułu rysunku: chodzi w szczególności o ID jednego lub kilku Arkuszy zawierających Rysunek, na którym jest widoczny znacznik źródłowy bieżącego rysunku. Funkcja Odniesienia do znaczników jest przydatna, jeśli bieżący Rysunek powstał na podstawie Przekroju, Elewacji, Rozwinięcia Ścian, Detali lub Obszaru 2D.

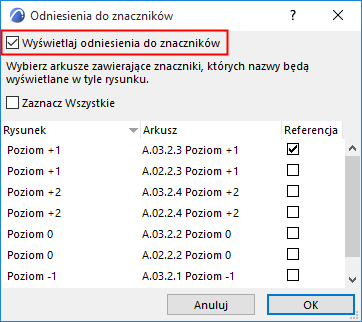

Kliknij Odniesienie wsteczne, aby otworzyć okno dialogowe o tej samej nazwie.
W oknie dialogowym jest wyświetlana lista wszystkich Arkuszy, w których jest widoczny znacznik źródłowy bieżącego rysunku.
Zaznacz najpierw pole Włącz Odniesienie wsteczne, a następnie wybierz jeden lub więcej Arkuszy, których ID chcesz wyświetlić. (Wybierz Zaznacz wszystkie, jeśli chcesz, aby w Tytule Rysunku wyświetlał się ID wszystkich wymienionych w tym miejscu Arkuszy.)
Kliknij OK, aby zamknąć okno dialogowe i wrócić do Ustawień rysunku.
W Podglądzie tytułu rysunku wyświetla się Autotekst w miejscu, w którym Tytuł rysunku będzie zawierać informację o ID Arkusza.

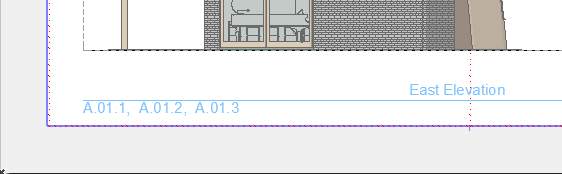

W tym przykładzie, jeśli zaznaczyłeś opcję "Zaznacz wszystkie", tytuł Rysunku będzie wyglądać w wersji końcowej w następujący sposób:

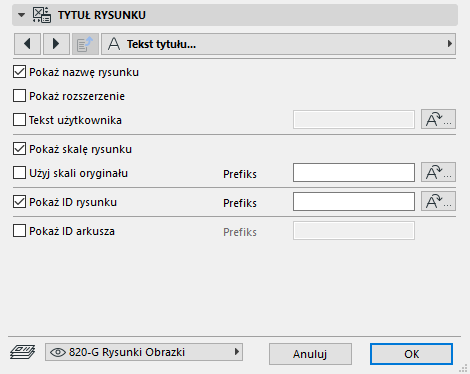

Uwaga: Sprawdź, czy w parametrach używanego Tytułu rysunku została włączona funkcja Odniesienia wstecznego:
