Legenda jest elementem typu obiektowego, znajdującym się w bibliotece projektu.
Skorzystaj ze stron panelu ustawień legendy, aby skonfigurować zawartość i format zgodnie z własnymi preferencjami.
Filtrowanie zawartości legendy (według folderu i widoczności)
Wybierz pola adnotacji do wyświetlenia
Wybierz pola Folderów do wyświetlenia
Wyświetlanie ramek i separatorów
Zawijanie wierszy tabeli do wyświetlania w poziomie

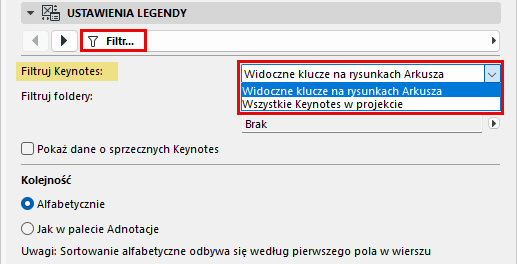

Filtrowanie zawartości legendy (według folderu i widoczności)

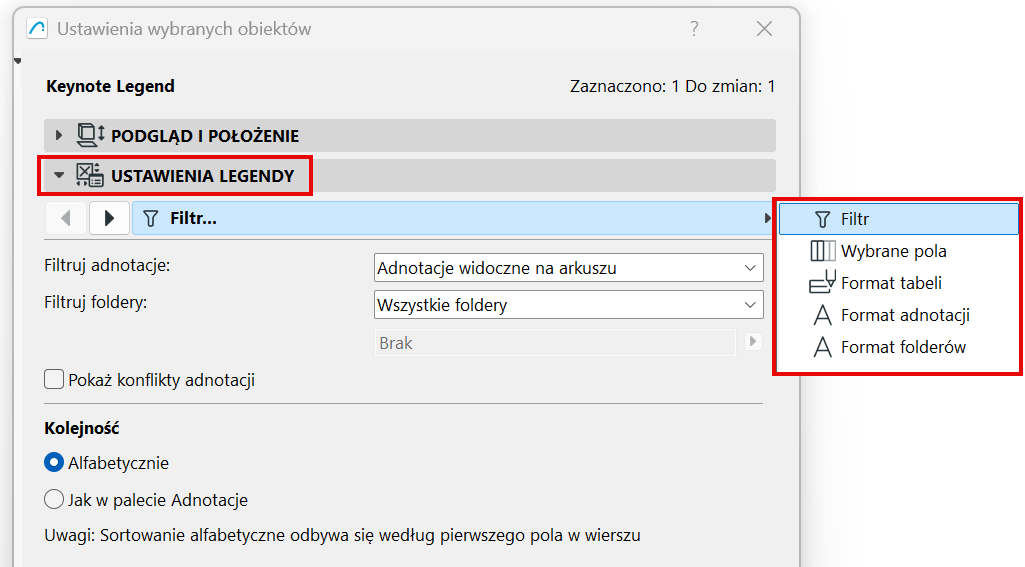

W zakładce Filtr:
•Ustaw, które adnotacje mają być wyświetlane: wszystkie adnotacje lub tylko adnotacje widoczne na rysunkach
•Wybierz foldery, których zawartość ma być wyświetlana (lub wybierz opcję Wszystkie foldery)
Wyświetlanie danych o konfliktach adnotacji
Jeśli w treści legendy uwzględniono adnotacje zawierające sprzeczne dane (może się to zdarzyć w przypadku modułów Hotlink): Zaznacz to pole, aby wyświetlić informacje o sprzecznych danych. W przeciwnym razie legenda wyświetli tylko indeks, bez żadnych dodatkowych informacji.
Zobacz także Adnotacje w modułach Hotlink.
Kolejność wierszy
Wybierz kolejność, w jakiej Adnotacje mają być wyświetlane w legendzie:
•Alfabetycznie (na podstawie pierwszego pola w wierszu)
•Jak w palecie Adnotacji
W zakładce Wybrane pola:

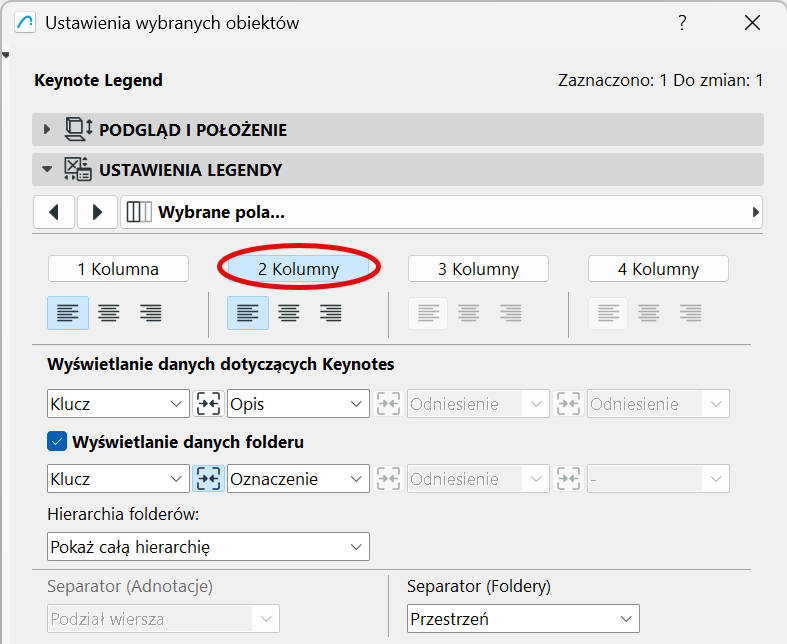

•Kliknij, aby określić liczbę kolumn w legendzie (np. "2 kolumny")
Wybierz pola adnotacji do wyświetlenia
W zakładce Wybrane pola:

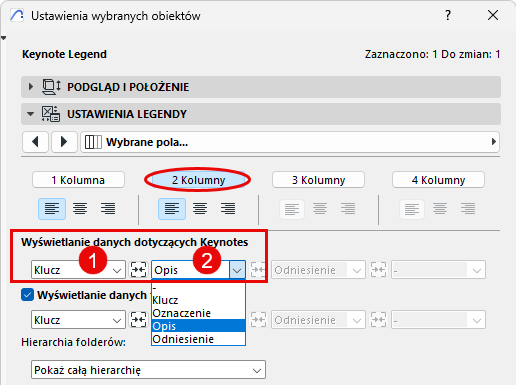

Użyj rozwijanych menu, aby ustawić, które dane adnotacji mają być wyświetlane w każdej z kolumn legendy. (Na przykład, jeśli wybrano opcję "2 kolumny", możnesz wybrać dwie dane adnotacji, np. indeks w pierwszej kolumnie i opis w drugiej)
Wybierz pola Folderów do wyświetlenia

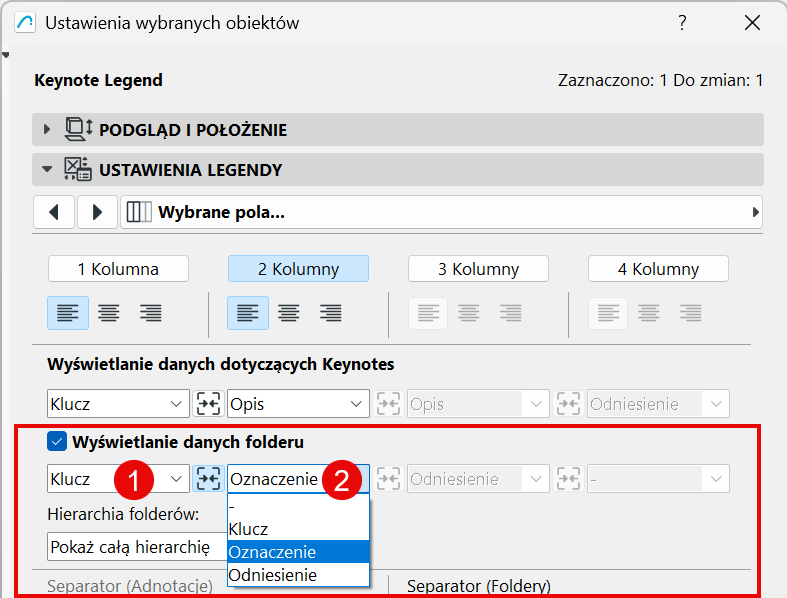

Legenda może wyświetlać dane folderu, jak również same Adnotacje. W zakładce Wybrane pola:
Sprawdź Wyświetl dane folderu.
Następnie ustaw, które dane folderu mają być wyświetlane w każdej kolumnie legendy (np. klucz folderu w pierwszej kolumnie i tytuł folderu w drugiej).
Można łączyć dane i formatowanie sąsiadujących pól.

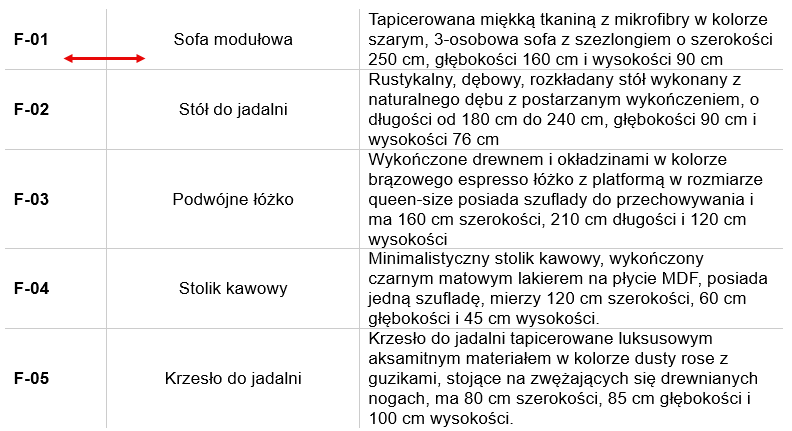

W tym miejscu warto połączyć dwa pierwsze pola (indeks i tytuł):

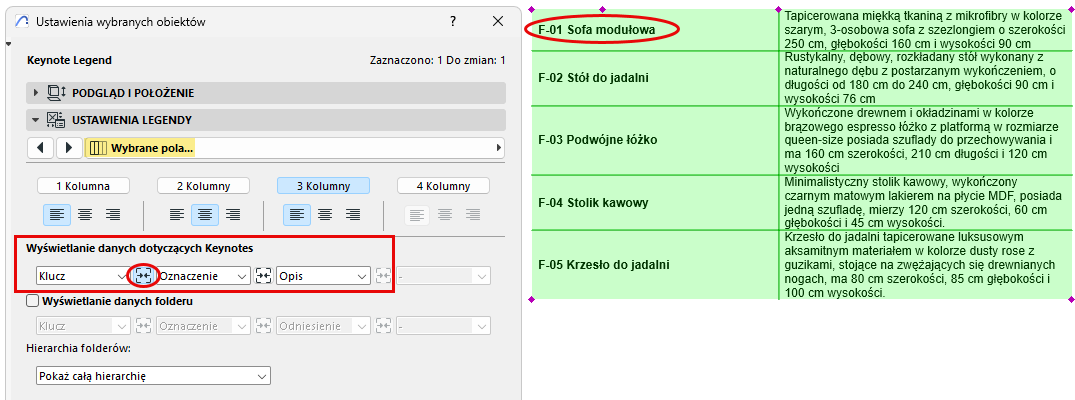

Aby połączyć te dane: Na stronie Wybierz pola w Ustawieniach obiektu legendy kliknij przycisk Połącz między dwoma polami.
Uwaga: Połączone pole użyje wyrównania ustawionego dla pierwszej kolumny. Na przykład połączone pole indeks + tytuł używa wyrównania zdefiniowanego dla kolumny 1 (tutaj jest ono wyrównane do lewej).

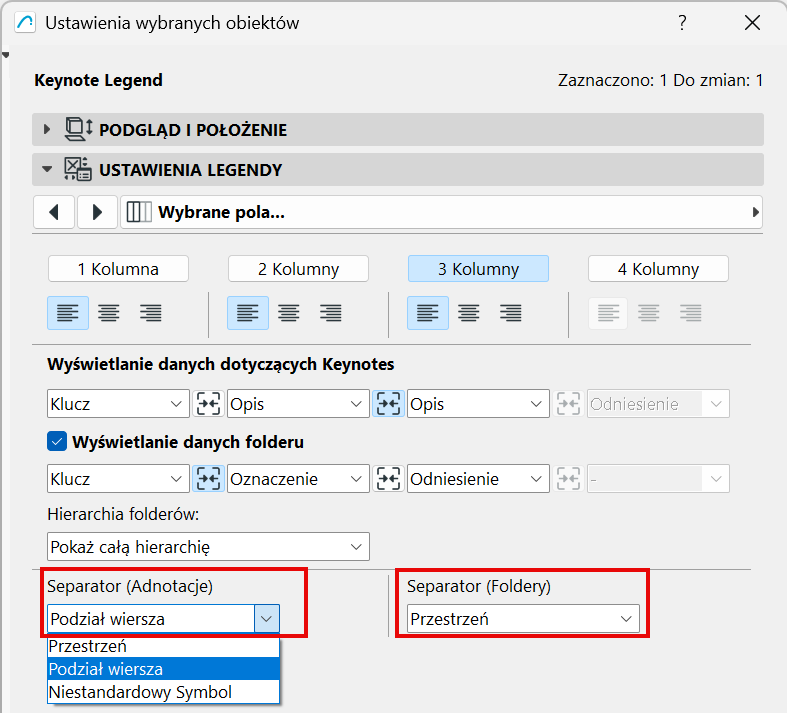

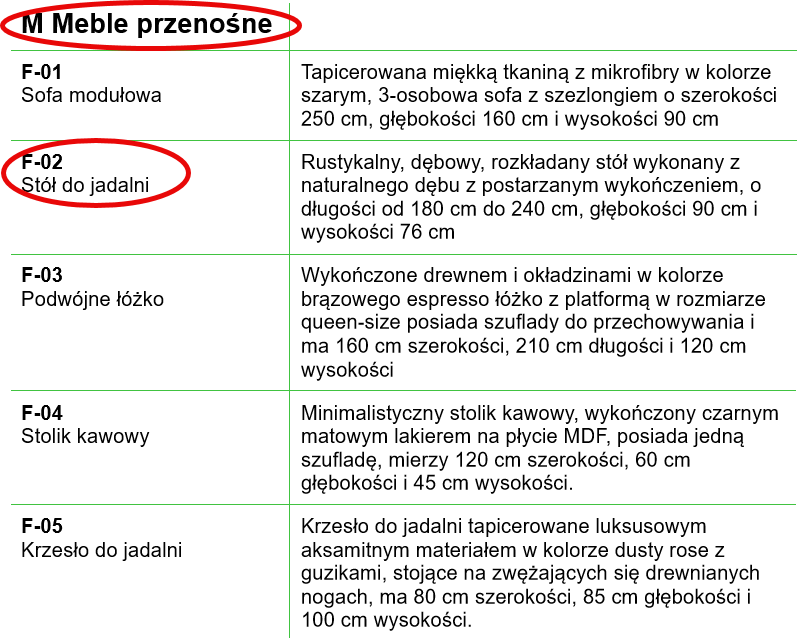

Jeśli legenda ma połączone pola (takie jak Klucz i Tytuł), można ustawić dowolny separator między nimi.
Na przykład możesz umieścić podział wiersza między połączonymi danymi Adnotacji i spację między scalonymi danymi folderu.

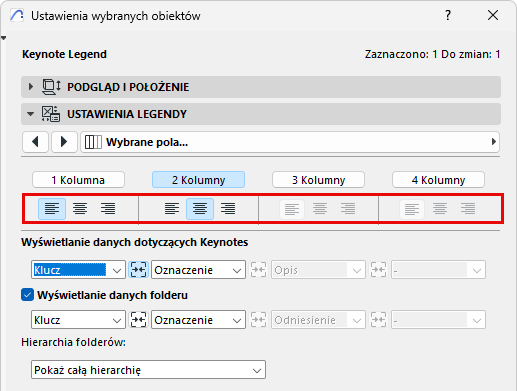

Ustaw preferowane wyrównanie tekstu dla każdej kolumny legendy (do lewej, do środka, do prawej).
Cała kolumna zostanie jednakowo dopasowana.

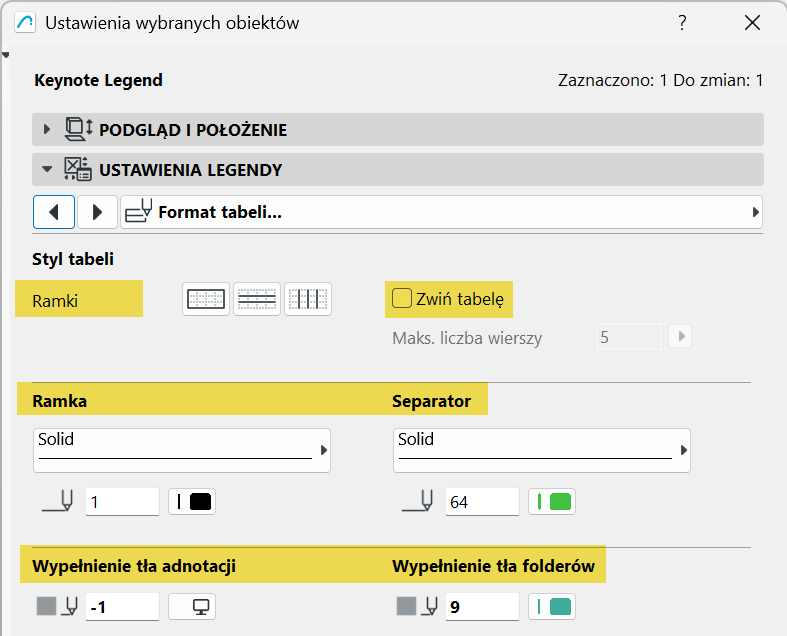

Wyświetlanie ramek i separatorów
W zakładce Format tabeli:
•Dodaj obramowanie i linie rozdzielające dla tabeli legendy (kliknij ikony, aby je włączyć lub wyłączyć)
•Ustawianie typów i kolorów linii obramowania i linii rozdzielających
•W legendzie przeciągnij linie według potrzeb
Jeśli chcesz, ustaw pola danych Adnotacji i/lub Folder z wypełnieniem tła.
Zawijanie wierszy tabeli do wyświetlania w poziomie
Jeśli legenda jest zbyt długa, można zawinąć wiersze tabeli, aby uzyskać format poziomy.
W zakładce Format tabeli:

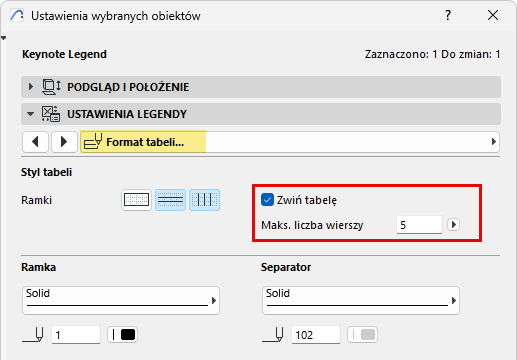

Zaznacz opcję Zwiń tabelę i wprowadź ilość wierszy (maksymalna liczba wierszy). Tabela legendy zostanie przerwana po tym wierszu.
Jeśli chodzi o zawijanie tekstu, "wiersz" oznacza wiersz elementów danych (tytuł folderu, dane adnotacji itp.) - nie pojedynczy wiersz tekstu.

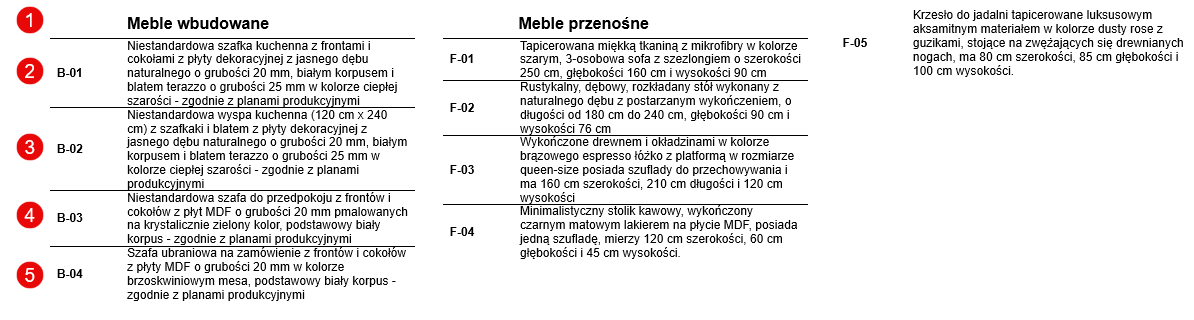

Tutaj legenda urywa się po 5 wierszach.
Uwaga: Jeśli zdefiniowany podział wiersza pozostawiłby "osierocony" tytuł folderu na dole, ten tytuł folderu przeskoczy na górę następnej sekcji.

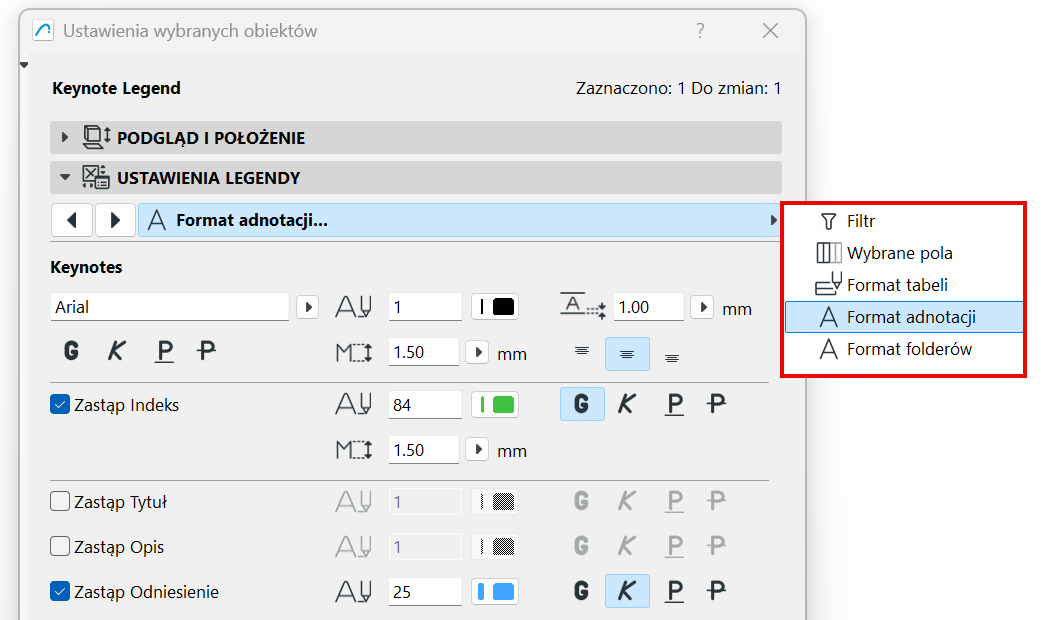

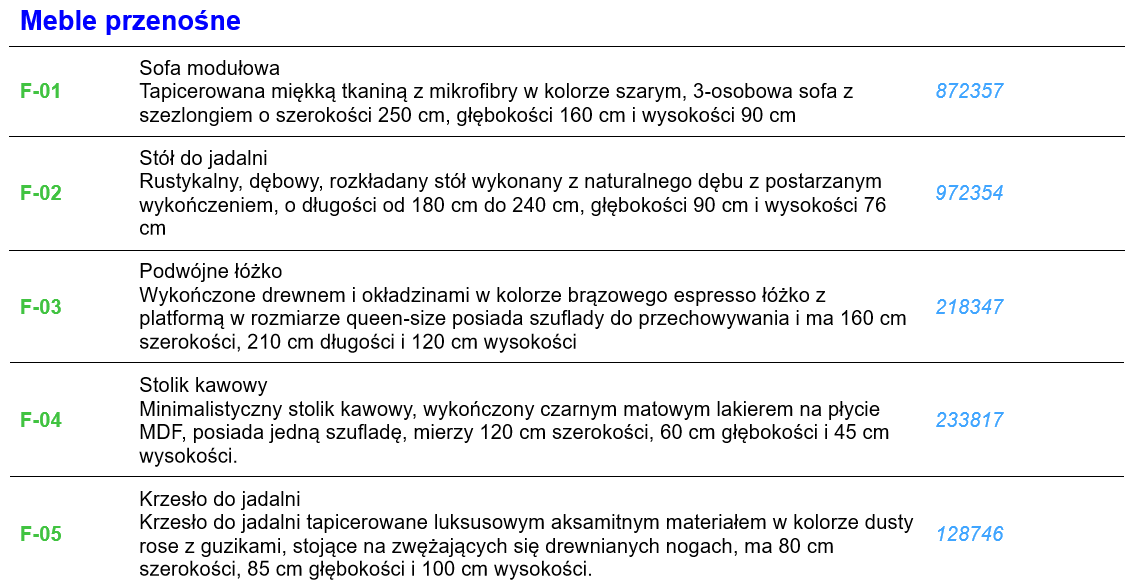

Użyj stron formatu Adnotacji i formatu Folderów.
Na przykład:
•Odsunięcie tekstu Adnotacji lub folderu od ramki legendy
•Ustawienie wyrównania tekstu
•Użyj oddzielnych formatów tekstowych dla określonych danych, takich jak "Klucz" lub "Odniesienie"
