Eksportuj/Importuj uwagi przy użyciu Zakreślenia w PDF
Istnieje możliwość zapisania lub opublikowania widoków lub arkuszy w postaci plików PDF, a następnie wysłania ich konsultantom do korekty w aplikacjach służących do recenzji (np. Bluebird).
Następnie, korzystając z Organizatora uwag, można importować zakreślenia w pliku PDF z powrotem do Archicada. Importowane poprawki pojawią się w odpowiednich miejscach w oryginalnych widokach źródłowych.
W razie potrzeby, powtórz procedurę. Po każdym ponownym imporcie poprawek z pliku PDF użytkownik decyduje, czy chce pominąć, czy dołączyć powielone lub zmienione poprawki z poprzednich wersji.
Uwagi:
–Ta metoda działa tylko, jeśli widoki z poprawkami pochodzą z Archicada.
–W systemach Mac nie należy używać funkcji Podgląd, aby zastosować poprawki na PDF dla tego trybu pracy.
Utwórz dokument PDF do poprawek
W Archicadzie, do utworzenia zestawów publikacji PDF lub pozycji publikacji, należy użyć Publikatora.
Zobacz Opublikuj PDF za pomocą Publikatora.
Następnie można wysłać utworzony PDF do recenzenta, w celu wprowadzenia poprawek w aplikacji zewnętrznej.
Importuj uwagi do Archicad
Po wprowadzeniu zakreśleń w PDFie, aby zaimportować uwagi należy postępować zgodnie z poniższymi krokami:

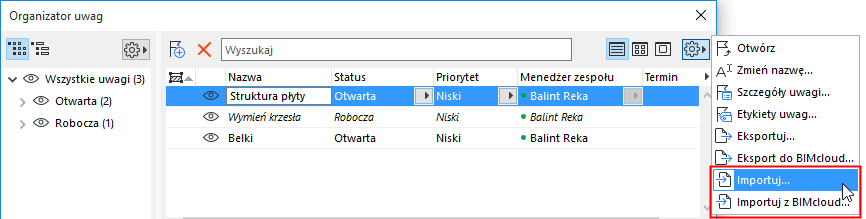

1.Przejdź do Organizatora uwag.
2.W przycisku rozwijanym Ustawienia dodatkowe:
–Import
–Importuj z BIMcloud

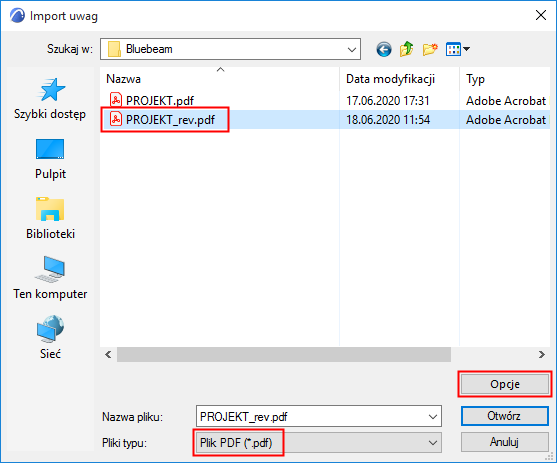

Znajdź plik w formacie PDF.
Jeśli trzeba, zaloguj się do BIMcloud. Zobacz Zaloguj się do BIMcloud.
3.Kliknij Opcje.

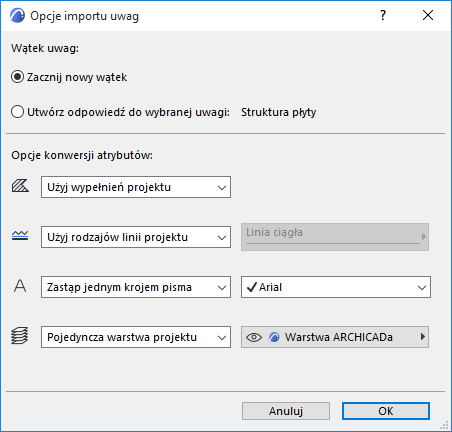

Otworzy się okno dialogowe Opcje importu uwag:
Opcje importu uwag
Wybierz sposób, w jaki importowane uwagi powinny być wyświetlane w Organizatorze uwag.
•Rozpocznij nowy wątek uwag: Importowane zmiany będą stanowiły własny wątek. (W Organizatorze uwag można posortować wpisy według wątku.)
•Utwórz odpowiedź do wybranej uwagi: Ta opcja jest dostępna, jeśli uwaga jest aktualnie otwarta w Menedżerze uwag. Zaznacz to pole, aby przedstawić listę importowanych uwag pod aktualnie aktywnymi uwagami, jako uwagi podrzędne.
Uwaga: Aby utworzyć oddzielną “kategorię” importowanych uwag, należy najpierw utworzyć nową uwagę w Archicadzie i nadać jej nazwę (np. “Importowane uwagi z PDF”.) Po zaznaczeniu nowego wpisu można zacząć import uwag PDF i zastosować opcję “Utwórz odpowiedź na…”. Importowane uwagi będą wyszczególnione pod tymi uwagami (użyj Sortuj według: Wątek).
Opcje konwersji atrybutów
Wybierz sposób konwersji wypełnień, typów linii, czcionek, linie i warstw uwag, które importujesz.

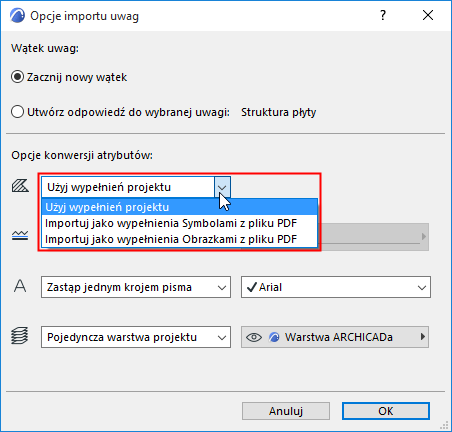

Wypełnienia
•Użyj wypełnień projektu: Z pliku PDF nie zostaną zaimportowane żadne nowe wypełnienia. Wszystkie importowane wypełnienia niemające swoich odpowiedników w projekcie zostaną przekształcone w wypełnienia jednolite.
•Importuj jako Wypełnienie symbolami z pliku PDF: W projekcie zostanie utworzony nowy atrybut wypełnienia wektorowego, który zostanie wykorzystany do importowanych wypełnień. (Na przykład: „60% Wypełnienie pełne PDF”)
•Importuj jako Wypełnienie obrazkami z pliku PDF: Dla wypełnień w podstawowych elementach rysunków nie znajdujących odpowiednika wśród atrybutów projektu, zostanie utworzony nowy atrybut wzoru wypełnienia obrazkami.
Uwaga: Jeśli wygenerowane zostanie wypełnienie obrazkami, ten plik zostanie dołączony do Biblioteki wewnętrznej projektu. Jeśli pracujesz w projekcie Teamwork, musisz mieć odpowiednie uprawnienia dostępu: Elementy biblioteczne - Utwórz.

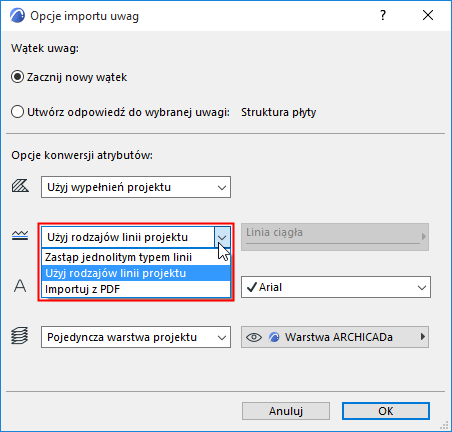

Linie
•Użyj rodzajów linii projektu: Z pliku źródłowego Rysunku nie zostaną zaimportowane żadne nowe linie; Uwagi są wyświetlane za pomocą podobnych, istniejących linii projektu (np. ciągła, przerywana, kropkowana). Jeśli odpowiednia linia nie istnieje w projekcie, używana jest linia ciągła.
•Zastąp jednolitym typem linii: Wybierz jeden z rodzajów linii w projekcie. Importowane uwagi będą wyświetlone za pomocą tego rodzaju linii.
•Importuj z PDF: Typy linii w uwagach zostaną zaimportowane i dodane do projektu.

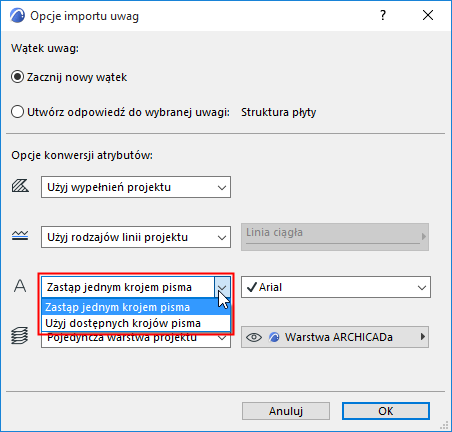

Czcionka
•Zastąp jednolitym krojem czcionki: Wybierz jeden z rodzajów czcionek projektu, aby wyświetlić elementy tekstowe w importowanych uwagach.
•Użyj dostępnych krojów czcionki: Teksty importowanych uwag wyświetlane są przy użyciu podobnych czcionek dostępnych w projekcie.

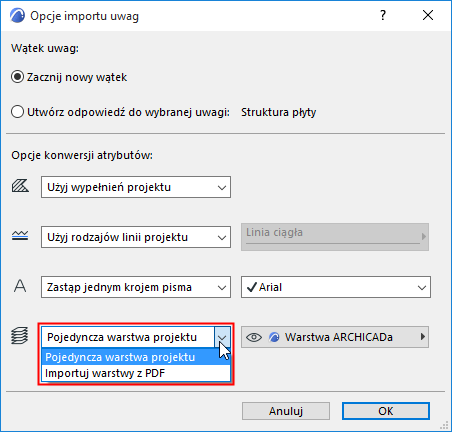

Warstwa uwag
•Pojedyncza warstwa projektu: Wybierz jeden z rodzajów warstw w projekcie. Importowane uwagi zostaną wstawione na tej warstwie.
•Importuj warstwy z PDF: uwagi zostaną wstawione na warstwach, odpowiadających przypisaniu wbudowanej warstwy (jeśli taka istnieje) w źródle PDF. Warstwy wewnętrzne zostaną dodane do projektu.
Po ustawieniu opcji importu uwag, kliknij OK, aby powrócić do okna dialogowego Importuj uwagi.
Import uwag
1.W oknie dialogowym Importuj uwagi wybierz plik, który chcesz importować. Kliknij Otwórz.
2.Zostanie wyświetlone okno dialogowe Wybierz uwagi do importu:
3.Wybierz dokumenty źródłowe w formacie PDF, z których chcesz importować uwagi.
4.Filtruj uwagi według potrzeb:
–Pomiń podwójne uwagi: Podwójne uwagi zostały już zaimportowane i nie uległy zmianie w pliku PDF od tamtego czasu. Zaznacz to pole, aby pominąć import podwójnych uwag.
–Pomiń zmodyfikowane uwagi. Zmodyfikowane uwagi zostały już zaimportowane, ale później zostały również zmodyfikowane w pliku PDF. Zaznacz to pole, aby pominąć import tych uwag.
–Pomiń niezidentyfikowane uwagi: Niektóre aplikacje do korekt nie przypisują uwagom unikalnych identyfikatorów. Uwag takich nie można zatem określić jako nowe, podwójne czy zmodyfikowane. (Nie stanowi to problemu w procesie Bluebeam Revu.) Zaznacz to pole, aby pominąć import tych uwag.

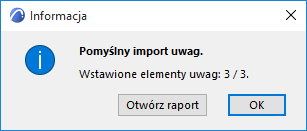

5.Kliknij Importuj. Pojawi się okno dialogowe:
6.Kliknij Otwórz raport, aby zobaczyć podsumowanie uwag, które zostały dodane do oryginalnych widoków, lub kliknij OK, aby pominąć raport.
Nowe uwagi będą również wyszczególnione w Organizatorze uwag.
7.Przejdź do źródłowych widoków lub arkuszy, aby obsłużyć importowane uwagi.
