Edytuj średnicę segmentu - korzystając z palety podręcznej

Dostępne z Archicad Collaborate

Zmień średnicę segmentu trasy (kanału, rury lub korytka kablowego).

1.Wybierz trasę

2.Kliknij na linię odniesienia segmentu, który chcesz edytować

Uwaga: Włącz Linie odniesienia MEP w widokach 2D na stronie Widok > Opcje widoku ekranowego.

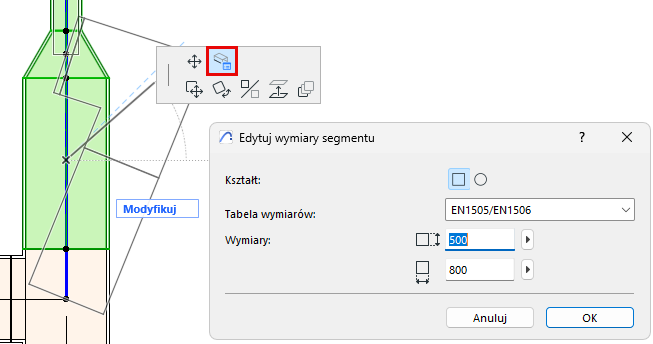

3.Z palety podręcznej wybierz Edytuj wymiary segmentu.

4.W oknie dialogowym można edytować kształt segmentu (tylko dla tras kanałów); jego tabelę wymiarów; i wymiary segmentu.

5.Kliknij OK, aby wprowadzić zmiany w edytowanym segmencie trasy.

Dostępne wymiary odnoszą się do wybranej tabeli wymiarów (zdefiniowanej na stronie Opcje > Preferencje projektu > Specyfikacje trasy.)
