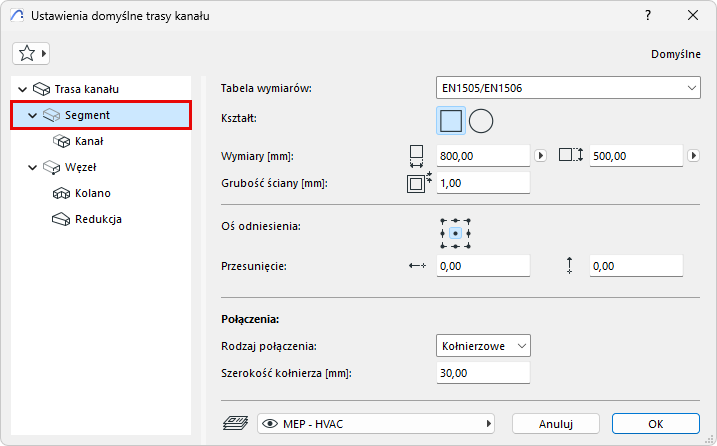

Tabela wymiarów
Wybierz tabelę wymiarów. (Zdefiniuj tabele w Specyfikacje trasy.)
Kształt
(Tylko Kanał:) Wybierz przekrój: Prostokątny, Okrągły.
Wymiary
•(Tylko Kanał:) Dla przekroju rostokątnego: Wprowadź wymiary przekroju.
•Wybierz standard wymiaru dla przekroju okrągłego ze zdefiniowanych tabel wymiarów. Zobacz Specyfikacje trasy.
Uwaga: Przekrój dowolnego segmentu można dostosować podczas wprowadzania - zobacz Zmiana parametru Trasy w locie.
Grubość ściany
To grubość ściany elementu MEP.
Oś odniesienia i odsunięcie
Zobacz Edycja linii odniesienia segmentu - wyrównanie i przesunięcie
Wybierz odpowiedni typ (np. Kołnierzowe, Spawane, Proste) - różni się on w zależności od typu Trasy. Wprowadź odpowiednio szerokość/średnicę.
Kolana i węzły segmentu wykorzystają odpowiednio te połączenia.
Uwaga: Po uruchonieniu segmentu trasy z samodzielnego obiektu MEP, segment trasy automatycznie "dziedziczy" typ połączenia obiektu, zamiast używać typ połączenia ustawionego dla elementu trasy.
