Sprawdzenie wentylacji strefowej w modelu MEP
W przypadku modelu MEP można zdefiniować wymagania dotyczące wentylacji według strefy. Następnie użyj wbudowanych funkcji kontroli, aby upewnić się, że elementy MEP (zakończenia) zapewniają wymagany przepływ powietrza nawiewanego i wywiewanego.
Konfiguracja stref za pomocą parametrów wentylacji
Utwórz wymagane strefy w modelu.

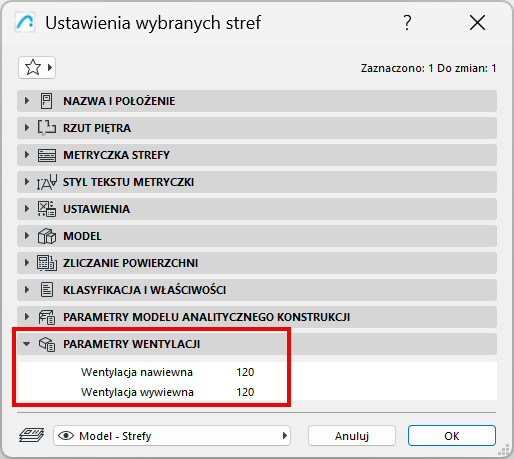

W Ustawieniach strefy wprowadź wartości parametrów Nawiew i Wywiew wentylacji:
Konfiguracja zakończeń za pomocą parametrów przepływu objętościowego
1.Model systemu HVAC wraz z zakończeniami.

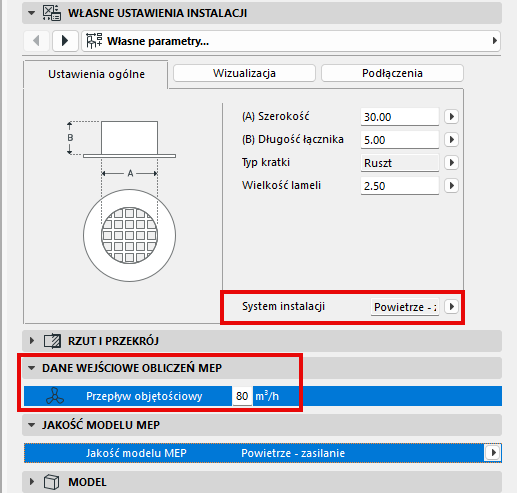

2.Dla każdego zakończenia wprowadź dane dotyczące przepływu objętościowego i jego systemu MEP (nawiew lub wywiew) w panelu Dane wejściowe obliczeń MEP w oknie dialogowym Ustawienia zakończenia.
Uruchom kontrolę jakości modelu MEP
Sprawdź, czy urządzenia końcowe umieszczone w modelu spełniają parametry stref dotyczące odpowiedniej wentylacji. Kontrola uwzględni każde zakończenie, które częściowo lub całkowicie znajduje się wewnątrz strefy.
1.W oknie 3D/na rzucie/w przekroju:
•Otówrz opcję Projektowanie > Kontrola modelu > Jakość modelu MEP (lub to samo polecenie z paska narzędzi MEP)

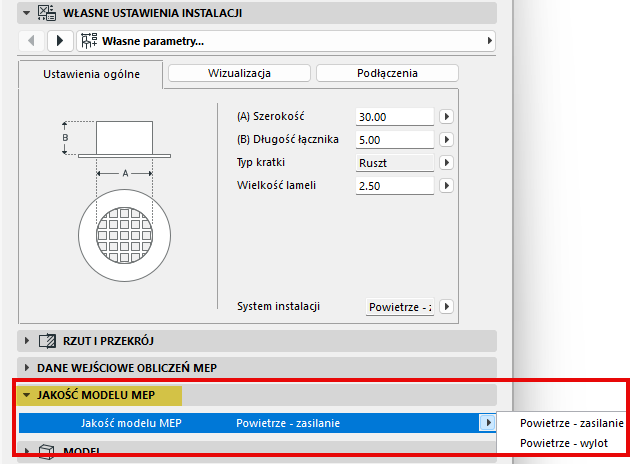

2.Zaznacz, które parametry (nawiew, wywiew lub oba) chcesz sprawdzić w swoich strefach.
3.Kliknij Sprawdź.

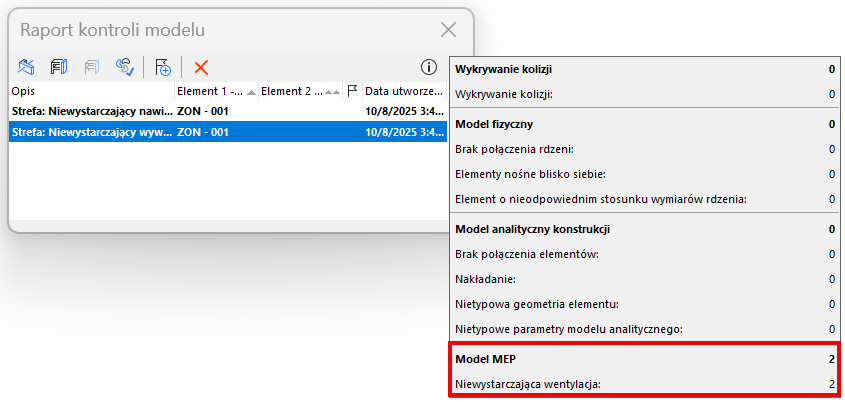

Raport z kontroli modelu zawiera listę stref, których parametry wentylacji nie spełniają wymagań. Przejrzyj powiązane elementy w modelu i stwórz uwagi, w razie potrzeby.
Utwórz uwagę z raportu kontroli modelu
Tworzenie zestawienia stref i ich wymagań wentylacyjnych

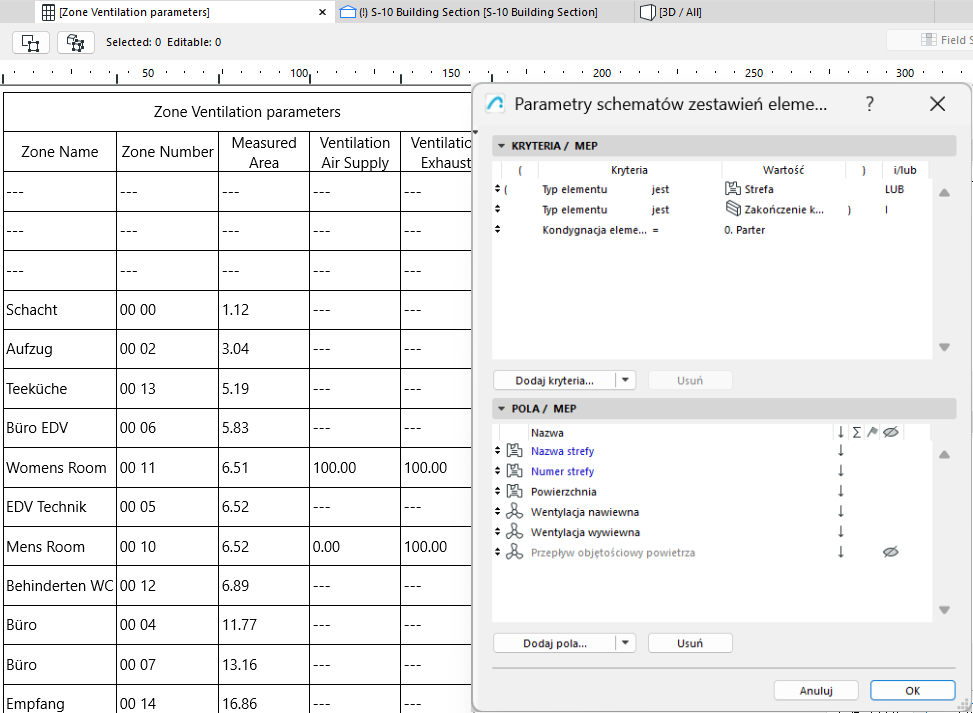

W Zestawieniu interaktywnym można również wyświetlić listę stref, ich wymagania dotyczące wentylacji i przepływ objętościowy odpowiednich terminali.
W razie potrzeby można sprawdzać i edytować wartości bezpośrednio w Zestawieniu.
