Użyj indywidualnych długości rur i kanałów

Dostępne z Archicad Collaborate

Gdy modelowanie jest w toku, możesz chcieć zobaczyć trasy jako pojedynczy, długi element, aby uzyskać przejrzysty widok modelu. Jednak do celów dokumentacyjnych bardziej przydatne może być wyświetlenie i wyodrębnienie rzeczywistych długości segmentów trasy.

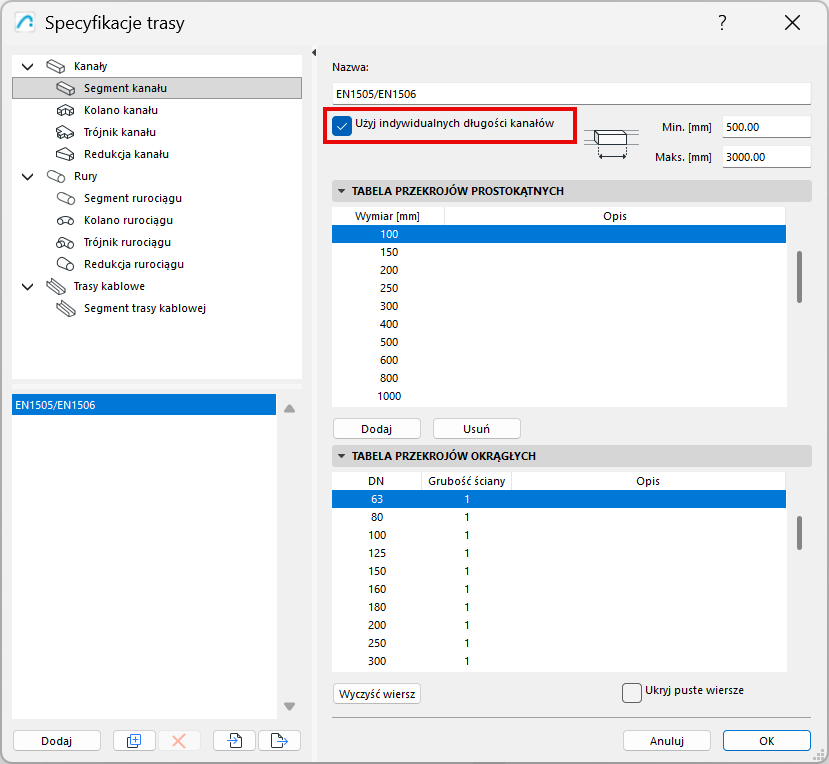

Aby ustawić tę opcję, otwórz Specyfikacje trasy. (Zobacz Specyfikacje trasy, aby dowiedzieć się więcej o tym oknie dialogowym)

Do segmentów rur, kanałów lub nośników kabli:

•Zaznacz opcję Użyj indywidualnych długości

•Wprowadź minimalne i maksymalne długości zgodnie ze specyfikacjami długości producenta (np. dla danego typu kanału)

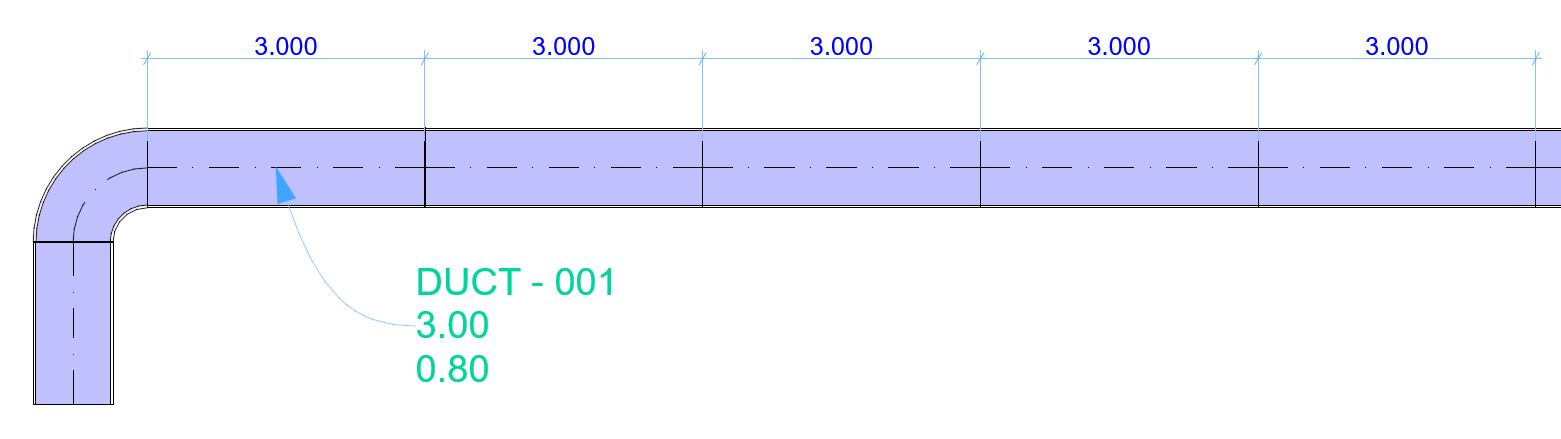

Teraz model wyświetla długość każdego odcinka na podstawie specyfikacji trasy.

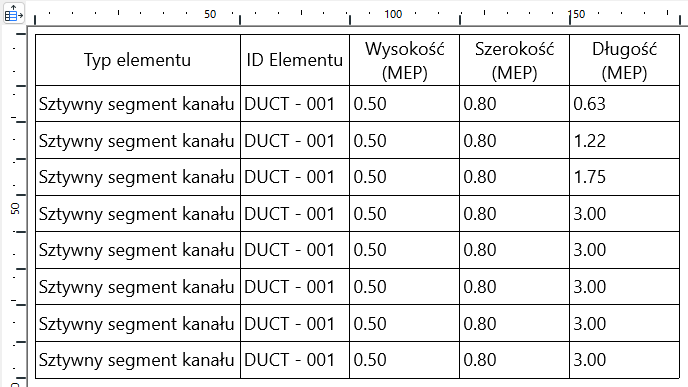

Każdy segment można oznaczyć osobną etykietą i wyświetlić ich listę w Zestawieniu interaktywnym.

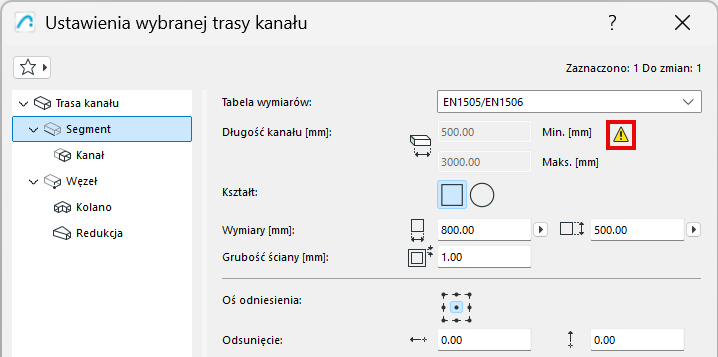

Z włączoną opcją "Użyj indywidualnych długości": w dalszym ciągu możesz modelować dowolną geometrię trasy, ale jeśli zostaną utworzone zbyt krótkie segmenty, otrzymasz ostrzeżenie o tym w Ustawieniach trasy:

Optymalizacja długości odcinków: Automatyczna regulacja

W miarę możliwości, MEP Designer automatycznie zoptymalizuje długości odcinków tam, gdzie jest to konieczne. Jeśli segment trasy zawiera „pozostałą" długość, która mieści się w minimalnym/maksymalnym zakresie zdefiniowanym w Specyfikacjach trasy: MEP Designer po prostu dodaje je do trasy.

Jeśli "pozostała" długość jest mniejsza niż długość minimalna, MEP Designer rozciągnie ją do długości minimalnej. Ten dodatkowy odcinek jest następnie odejmowany od poprzedniej części (o pełnej długości).

Pozostała część była zbyt krótka, więc została przedłużona do minimum.
Przylegający segment o pełnej długości jest odpowiednio przycinany.
