Umieść Zakończenie, Wyposażenie lub Osprzęt
Dostępne z Archicad Collaborate
Biblioteka MEP zawiera specjalnie skonfigurowane elementy MEP, które możesz umieszczać za pomocą narzędzi Akcesorium, Wyposażenie i Terminal - można ich używać do rozpoczynania i kończenia tras MEP.
Uwaga: Biblioteka obiektów zawiera dodatkowe części biblioteki, które są kompatybilne z MEP i/lub mogą być konwertowane na urządzenia. Zobacz Obiekty kompatybilne z MEP.
Użyj narzędzi Zakończenie, Akcesoria i Wyposażenie, aby umieścić te elementy MEP w oknie Rzut lub 3D.
•Wybierz akcesorium lub narzędzie dopasowywania, a następnie kliknij raz segment trasy, aby go umieścić
•Element umieszczony jako drugi (trasa lub akcesorium) dziedziczy ustawienia systemu MEP od elementu, z którym się łączy
•Jeśli kształty akcesoriów i trasy pasują do siebie: akcesorium domyślnie przyjmuje rozmiar trasy
•Jeśli kształty się różnią: akcesorium zachowuje swój własny rozmiar, a redukcje są dodawane automatycznie
•Jeśli nie ma wystarczającej ilości miejsca lub jeśli mocowanie nie jest zgodne z trasą: umieszczane jest samodzielne akcesorium, niepołączone z trasą
Ustawienia akcesorium: Dziedziczenie rozmiaru trasy
Domyślnie umieszczone akcesorium odpowiada rozmiarowi elementu trasy. Aby zmienić to ustawienie domyślne dla każdego elementu, usuń zaznaczenie opcji Rozmiar połączenia w polu informacyjnym:
Przy odznaczonej opcji: akcesorium zachowuje swój własny rozmiar, a w razie potrzeby dodawana jest redukcja.
Kierunek obracania akcesoriów

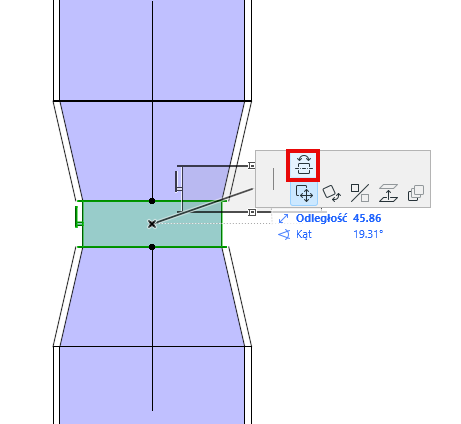

Po umieszczeniu akcesorium można użyć polecenia Odwróć kierunek na palecie podręcznej, aby zmienić jego orientację:
Znajdź optymalną trasę połączenia
Przy połączeniu trasy z zakończeniem kanału, akcesorium lub sprzęcie, użyj klawiszy strzałek w górę i w dół, aby zobaczyć alternatywne zozwiązania zakończenia trasy.
Naciśnij strzałki w górę/w dół, aby zobaczyć alternatywne ścieżki
