Umieść Obciążenie punktowe

Obciążenia punktowe mogą być umieszczane na:

•Elementach 1D (węzeł lub krawędź)

•Elementach 2D (węzeł, krawędź lub powierzchnia)

1.Aktywuj narzędzie Obciążenie punktowe.

2.W Ustawieniach narzędzia lub polu Info: Wybierz Przypadek obciążenia (patrz Ustawienia narzędzia Obciążenie).

3.Podczas wstawiania elementu obciążenia, element bazowy (Element analityczny konstrukcji) zostanie podświetlony. Dostępny będzie również podgląd tego, jak obciążenie będzie wyglądać po wstawieniu.

Uwaga: Można najechać na kilka elementów analitycznych i za pomocą klawisza tab przełączać pomiędzy nimi do momentu wyświetlenia właściwego.

4.Kliknij aby zatwierdzić operację.

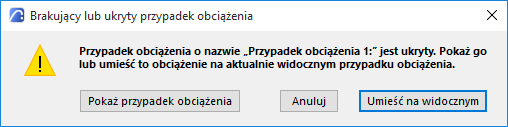

Uwaga: Obciążenia są widoczne tylko wtedy, gdy należą do aktualnie widocznego Przypadku obciążenia. Próba wstawienia elementu obciążenia nienależącego do aktualnie wyświetlonego przypadku obciążenia spowoduje wyświetlenie powiadomienia.

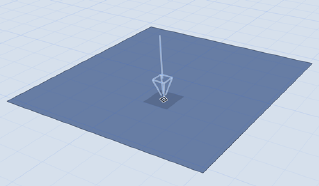

Umieszczanie Obciążenia punktowego
