Skalowanie wielkości Obciążeń (Obciążenia na Elementach 1D)
Aby zoptymalizować wyświetlanie Obciążenia, wielkość wyświetlanego symbolu Obciążenia jest automatycznie regulowana na podstawie grubości Elementu 1D.
Grubość Elementu 1D jest ustawiona na: Preferencje projektu > Reprezentacja modelu analitycznego konstrukcji

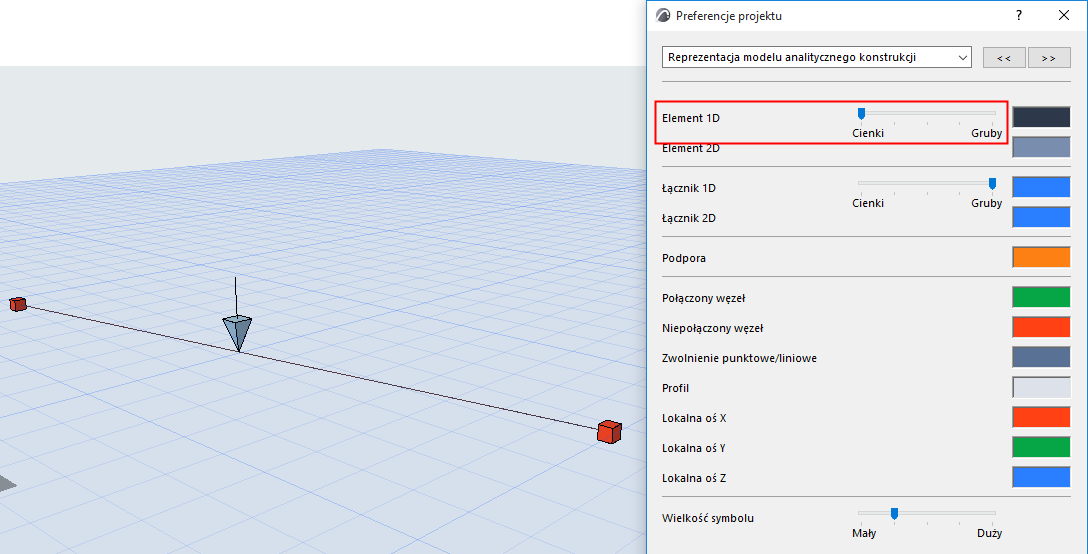

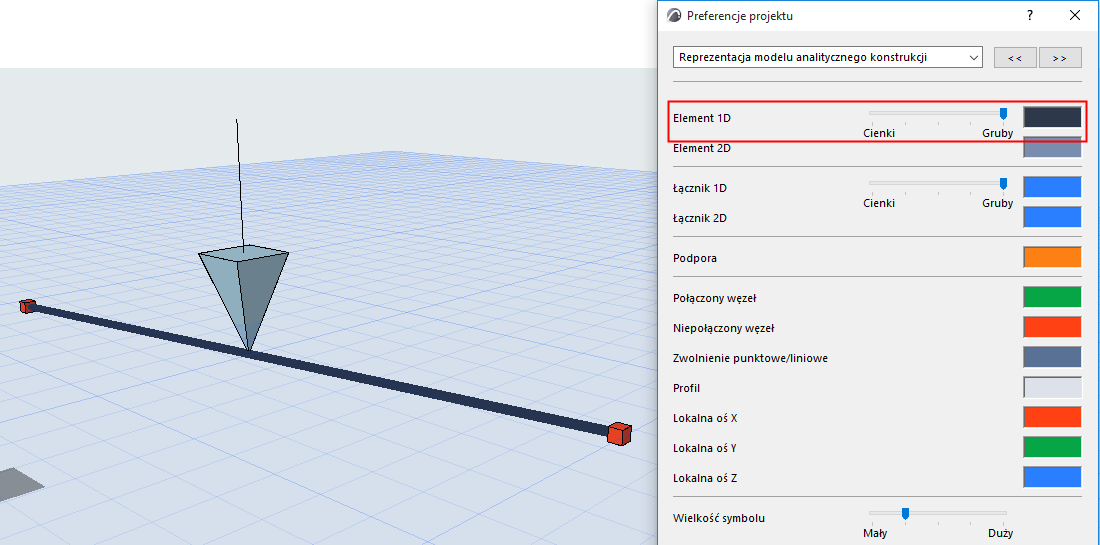

Przykładowo, Element 1D o mniejszej grubości będzie wyświetlał mniejsze elementy Obciążenia.
Uwaga: Możesz ustawić grubość Elementów 1D tak, aby odpowiadała Twoim potrzebom w projekcie, pamiętaj jednak, że jest to ustawienie na poziomie projektu i ma wpływ na reprezentację elementów Modelu analitycznego konstrukcji dla wszystkich użytkowników programu Teamwork.
Wyświetlanie strzałek Obciążenia punktu jako przezroczystych

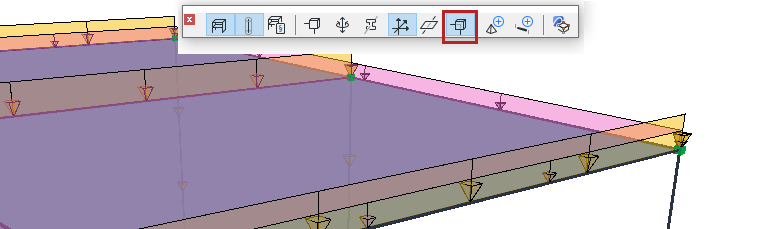

Użyj przełącznika "Przezroczyste symbole" na pasku narzędzi Inżynieria konstrukcyjna. Te ustawienia mają wpływ tylko na sposób wyświetlania strzałek Obciążenia punktowego w widoku 3D.
Reprezentacja minimalnej i maksymalnej wielkości Obciążenia
Aby poprawić widoczność w projekcie, wprowadzono ograniczenia geometryczne w reprezentacji Obciążeń.
Po osiągnięciu pewnej granicy intensywności (minimalnej lub maksymalnej) wielkość Obciążeń nie zmienia się.
Domyślne wartości graniczne są następujące:
|
Narzędzie Obciążenie |
Minimalna intensywność |
Maksymalna intensywność |
|
Punkt |
1 kN |
1501 kN |
|
Linia |
1 kN/m |
76 kN/m |
|
Wykończenie |
1 kN/m2 |
26 kN/m2 |
Uwaga: W razie potrzeby te wartości min./maks. można zmienić w rejestrze.
