Cel: Ciągły model analityczny konstrukcji
Aby prawidłowo przeprowadzić analizę konstrukcyjną, wyeksportowany model musi być ciągły: węzły powinny być połączone. Ciągłość jest wymagana do analizy konstrukcyjnej, ponieważ model, który nie jest ciągły powoduje błędy.
Na pierwszym rysunku poniżej pokazano wyjściowy model analityczny konstrukcji: mimo że fizyczne elementy połączone są ze sobą przy rdzeniu, czerwone (niepołączone) węzły elementów 1D i 2D wskazują, że jest kilka miejsc, w których powinny być połączone.
Jednym z rozwiązań jest utworzenie i/lub zastosowanie reguł dopasowania z okna dialogowego reguł generowania. Te reguły wzajemnie dopasowują określone rodzaje elementów poprzez działania rozciągania, skracania, przesuwania i/lub przyciągania.
Ważne: Ustawienia mają zastosowanie jedynie dla modelu analitycznego konstrukcji. NIE mają wpływu na geometrię elementów modelu fizycznego!
Elementy analityczne konstrukcji zostaną zatem automatycznie połączone za każdym razem, kiedy będzie można zastosować powyższe reguły.

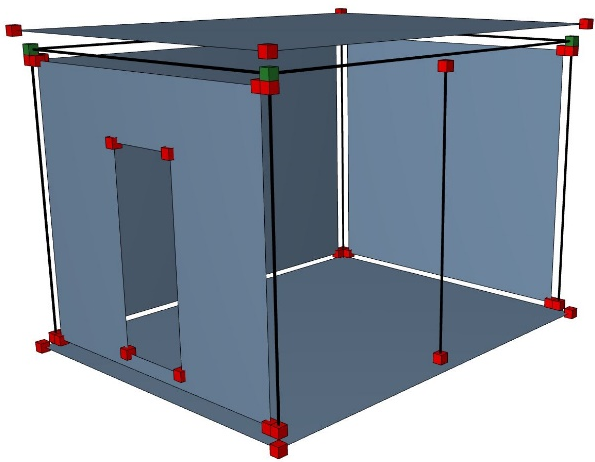

Przed zastosowaniem reguł dopasowania: Niepołączone elementy

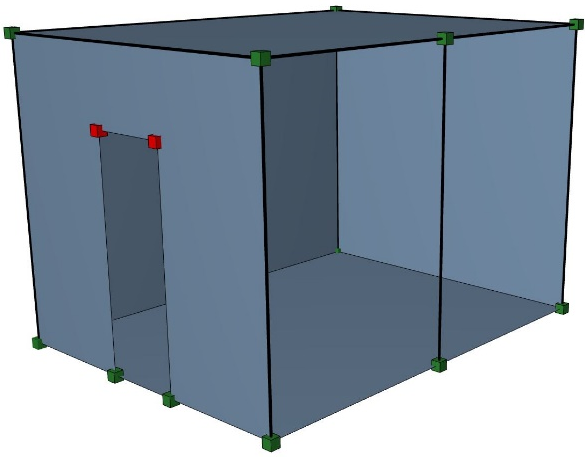

Po zastosowaniu reguł dopasowania: Połączone elementy
Warunki zastosowania reguł dopasowania
Reguła dopasowania ma zastosowanie dla elementów jedynie, jeśli:
•Elementy spełniają kryteria określone w regule dopasowania
•Dopasowanie (np. długość rozciągnięcia) będzie wykonane w ramach tolerancji i warunków określonych w regule dopasowania
•Dwa dopasowywane elementy łączą się ze sobą (rdzenie elementów nośnych spotykają się w jednym lub kilku punktach lub sąsiadują ze sobą) (patrz również Ważne uwagi poniżej).
•Ustawienia dla tego elementu są dostępne w Ustawieniach elementów.
Domyślnie, ustawienia są aktywne dla każdego elementu. Można jednak wyłączyć dowolny element na poziomie elementu (aby pozostawić go bez zmian lub aby zmienić go ręcznie).
Zobacz Zezwalaj na modyfikacje w oparciu o reguły - Element 1D or Zezwalaj na modyfikacje w oparciu o reguły - Element -2D.
•Niektóre funkcje Archicada mogą pomóc zidentyfikować i uzyskać połączenia rdzenia, jeśli ich brakuje:
–Zobacz parametr “Brak połączenia rdzenia” w Kontrola jakości modelu fizycznego
–Zobacz pole Zakres połączeń (Rozszerz rdzeń, aby umożliwić połączenie) w Ustawieniach elementów 1D
•Bieżące reguły generowania (również reguły dopasowania) zostają zastosowane po włączeniu modelu analitycznego konstrukcji - nie trzeba aktywować reguł poleceniem.
