Konfiguracja reguł dopasowania

1.Określ dwie grupy elementów: Elementy według typu lub kryteriów (zobacz Elementy w regule dopasowania poniżej)


2.Określ metodę reguły (zobacz Metody reguł dopasowania: Jeden element do drugiego lub Względem siebie poniżej)


3.Określ Typ wyrównania.

4.Określ dodatkowe opcje w zależności od funkcji

Więcej szczegółów, patrz Typy i opcje wyrównania.


Uwagi dotyczące reguły dopasowania

•Reguły są stosowane w kolejności, w jakiej pojawiają się na liście, zastosowana zostaje każda z nich. Można przeciągać reguły, aby zmienić ich kolejność.

•Ogólnie mówiąc, zasady reguły Przesunięcia znajdują się na górze listy: wykorzystywane są nie do tworzenia połączeń samych w sobie, ale do ustawiania elementów w taki sposób, by reszta reguł (Rozciągnięcie, Skrócenie) mogła zadziałać w odpowiedni sposób.

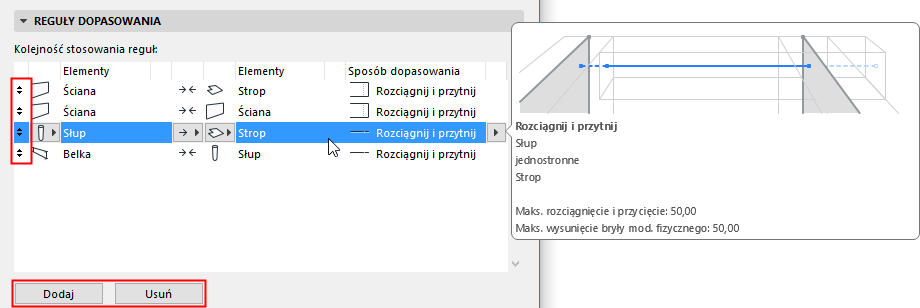

•Należy najechać na dowolną regułę dopasowania, aby zobaczyć okno rozwijane zawierające parametry i podgląd.


•Reguły można dodawać lub usuwać za pomocą przycisków znajdujących się w dole panelu reguł dopasowania.

Ważne: Po usunięciu reguły powiązane dopasowanie przestanie obowiązywać, a model analityczny konstrukcji powróci do stanu wyjściowego!

Elementy w regule dopasowania

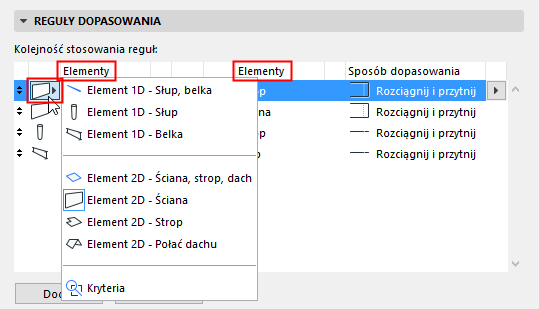

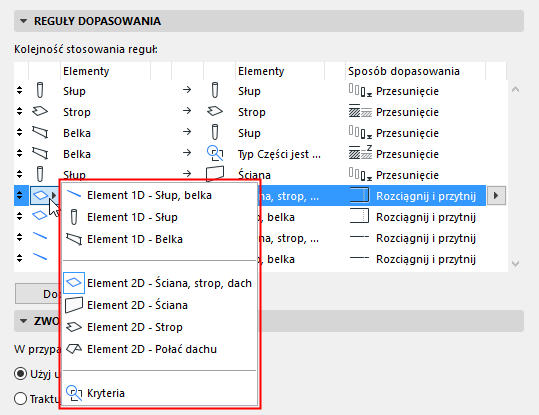

Elementem w regule dopasowania może być

•Dowolny typ elementu w modelu analitycznym konstrukcji

•Wszystkie elementy 1D lub wszystkie elementy 2D

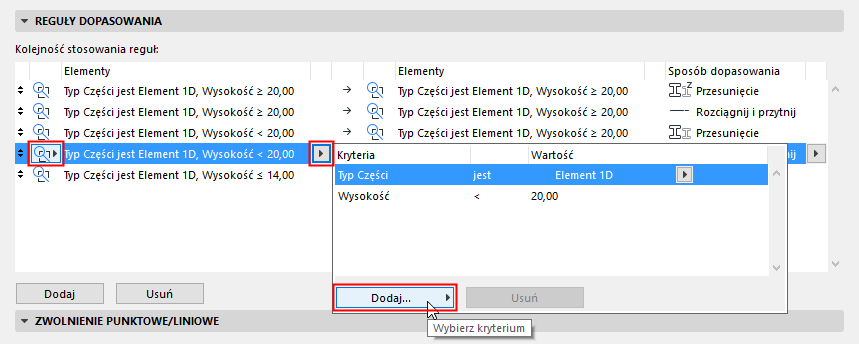

•Grupy stworzone w oparciu o kryteria elementów analitycznych konstrukcji


Metody reguł dopasowania: Jeden element do drugiego lub Względem siebie

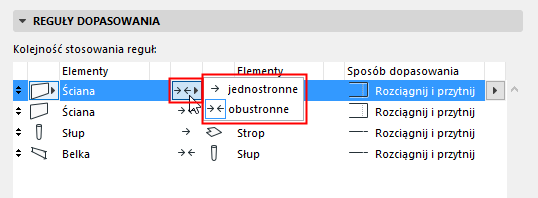

Ta opcja pokazuje, w jaki sposób dopasowania powinny objąć dwie grupy elementów w regule dopasowania.


•Jednostronne: OneToOther.png Elementy w lewej kolumnie zostają zmodyfikowane; elementy w prawej kolumnie pozostaną niezmienione. Użyj tej metody, aby Rozciągnąć i/lub Skrócić lub Przesunąć elementy z jednej grupy względem siebie. Regulacje Przesunięcie i Przyciąganie zawsze wykorzystują tę jednokierunkową metodę.

•Obustronne: ToEachOther.png Elementy z obu grup zostają zmodyfikowane. Użyj tej metody, aby Rozciągnąć i/lub Skrócić elementy z dwóch grup względem siebie.

Więcej szczegółów i przykładów w kolejnych rozdziałach:

Typy i opcje wyrównania

Przykłady reguł dopasowania
