Opcje Przesunięcia w przypadku wielu Elementów bazowych

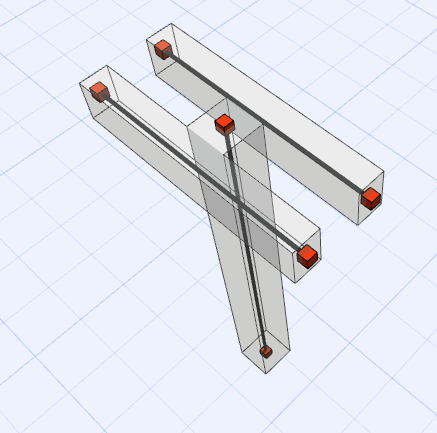

Odsunięcie zawsze zachodzi w jednym kierunku (jeden element do drugiego): dopasowywane Elementy zostaną przesunięte do swoich elementów bazowych; Elementy bazowe nie ulegną zmianie. Co w sytuacji, gdy występuje kilka możliwych elementów bazowych?

W takim przypadku użyj opcji “Wiele elementów bazowych” (pokazana na ilustracjach niżej), aby określić preferowaną grupę elementów bazowych na podstawie ich geometrii.

W wyświetlonym oknie dialogowym klikaj ikony, aby wyświetlić tekst i ilustrację dla każdej możliwości.

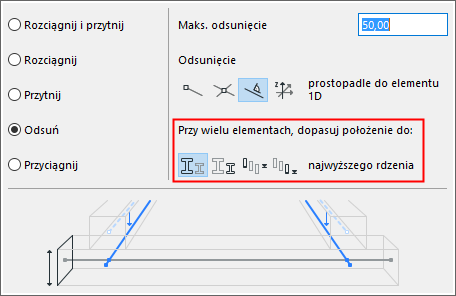

Opcje elementu bazowego przy odsuwaniu do Elementu 1D


W przypadku wielu elementów bazowych, odsuń do elementu, który posiada

•Rdzeń w najwyższym położeniu

Przesunięcie do bazowego Elementu(-ów) 1D o Większym wymiarze wysokości

•Rdzeń w najniższym położeniu

Przesunięcie do bazowego Elementu(-ów) 1D o Mniejszym wymiarze wysokości

•Najwyższe położenie

Odsunięcie do elementu(-ów) bazowego(-ych) 1D, który(-e) posiada(ją) najwyższą wartość wzniesienia

•Najniższe położenie

Odsunięcie do elementu(-ów) bazowego(-ych) 1D, który(-e) posiada(ją) najniższą wartość wzniesienia

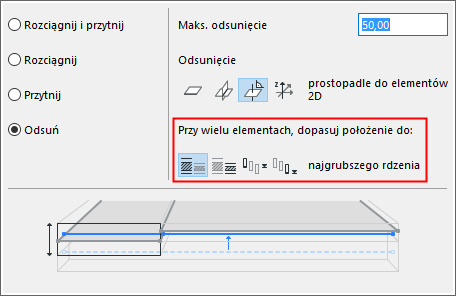

Opcje elementu bazowego przy odsuwaniu do Elementu 2D



Odsunięcie Elementu 1D do 2D

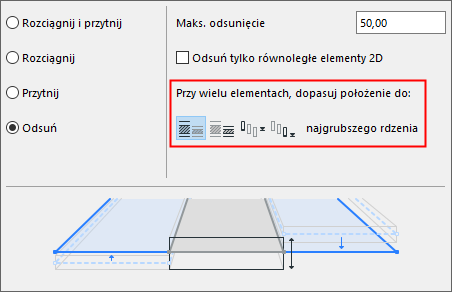

Odsunięcie Elementu 2D do 2D

W przypadku wielu elementów bazowych, odsuń do elementu, który posiada

•Najgrubszy rdzeń

Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) największą grubość rdzenia

•Najcieńszy rdzeń

Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najmniejszą grubość rdzenia

•Najwyższe położenie

Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najwyższą wartość wzniesienia

•Najniższe położenie

Odsunięcie do elementu(-ów) bazowego(-ych) 2D, który(-e) posiada(ją) najniższą wartość wzniesienia

Jeśli nadal istnieje wiele możliwych elementów bazowych:


Element bazowy jest wybierany w następującej kolejności priorytetów:

1.Najbliżej według mimośrodu (mniejsza odległość przesunięcia)

2.Element bazowy z wytrzymalszym Materiałem budowlanym

3.Element, który został wstawiony wcześniej
