Kontynuujmy pracę przy użyciu poprzedniego przykładu. Podpory ukośne nie spełniają warunku ciągłości, co na późniejszym etapie może doprowadzić do problemów w programie do analizy konstrukcji.
Aby to zmienić, użytkownik powinien użyć przyciągania.
Ta funkcja pozwala obrócić oś konstrukcji w celu połączenia jej węzłów końcowych z połączeniem belka-słup wygenerowanym za pomocą regulacji rozciągania.
Należy zwrócić uwagę, że ta regulacja powinna być ustawiona tak, aby jej działanie obejmowało tylko belki służące do modelowania elementów podporowych. W tym projekcie takie belki określone są jako “stelaż”.

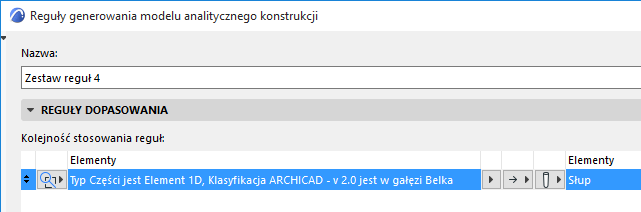

Określ regułę przyciągania, aby dostosować tylko elementy 1D sklasyfikowane jako “stelaż”:

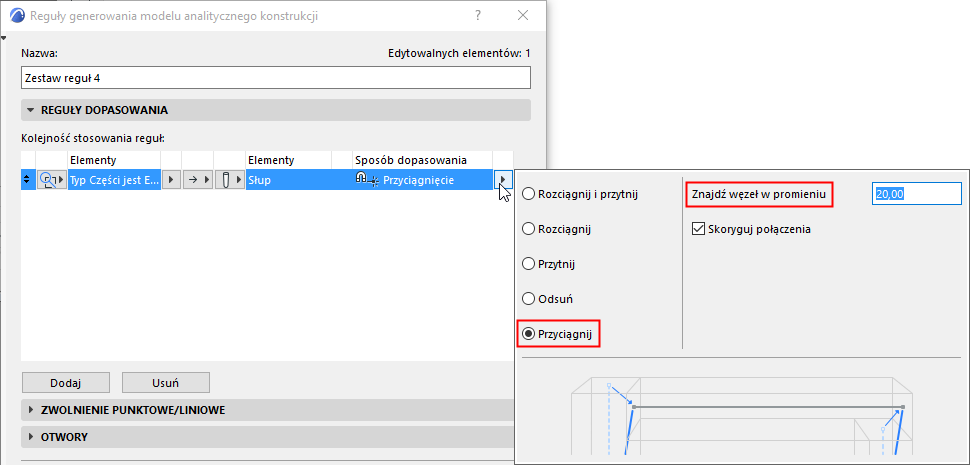

Ten typ wyrównania umożliwia określenie maksymalnej odległości od docelowego węzła.

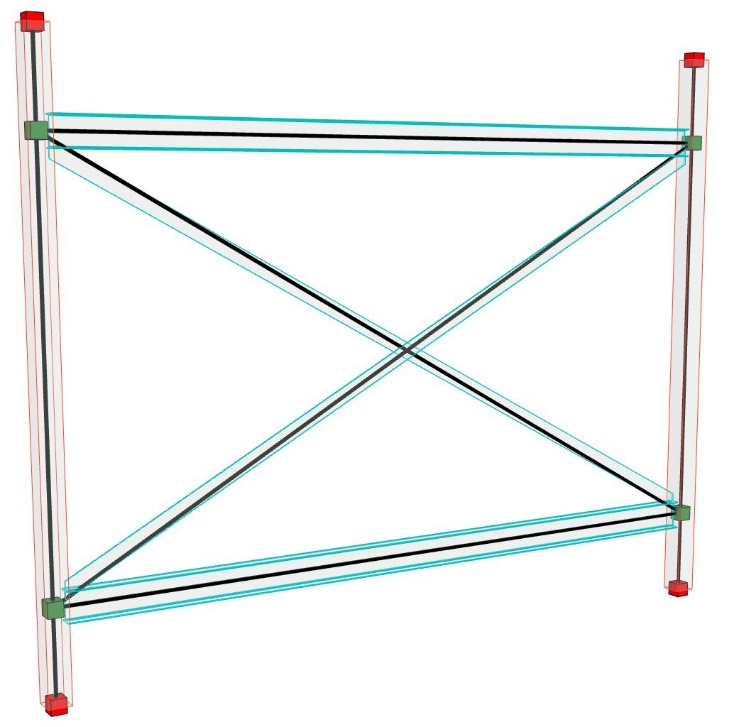

Podpory ukośne zostaną przyciągnięte do słupów.
