Profile belek/słupów w eksporcie SAF

Niektóre elementy słupa lub belki mogą wykorzystywać kilka przekrojów i/lub kilka materiałów budowlanych:

Wielosegmentowe belki lub słupy

Belki lub słupy stożkowe

Jeden złożony profil posiadający kilka modyfikatorów profili na każdym zakończeniu

Taki Słup lub Belka generują pojedynczy Element 1D w Modelu analitycznym konstrukcji. Istnieją jednak dwie możliwości obsługi eksportu przekroju do programu SAF: użyć jednego profilu zastępczego lub wyeksportować wszystkie przekroje.

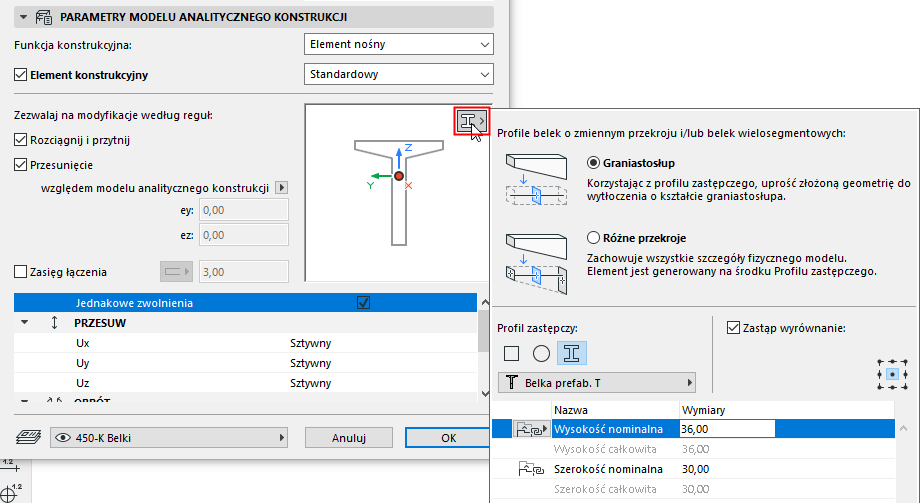

1.Użyj panelu Parametry modelu analitycznego konstrukcji w Ustawieniach belki lub słupa.

2.Jeśli element posiada różne profile: w oknie podglądu dostępna będzie lista rozwijana Profilu zastępczego.


3.Wybierz sposób eksportowania profilu(ów) przekroju:

Graniastosłup: wyeksportuj pojedynczy Profil zastępczy reprezentujący przekrój Elementu 1D. (Zalecane dla wczesnych etapów obliczeń projektu schematycznego)

Różne przekroje: Wyeksportuj wszystkie przekroje elementu 1D, zachowując wszystkie szczegóły modelu fizycznego. (Zalecane na etapach projektu, na których potrzebne są dokładne obliczenia).

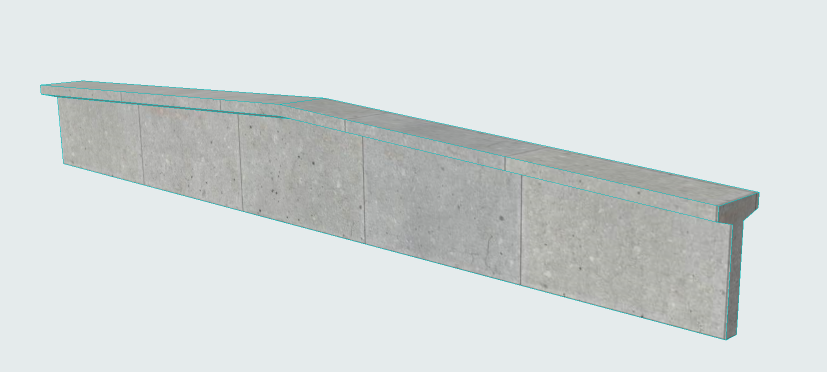

Oryginalny model fizyczny w programie Archicad


Graniastosłup (eksport przy użyciu pojedynczego profilu zastępczego)


Eksport Graniastosłupa w oprogramowaniu analitycznym

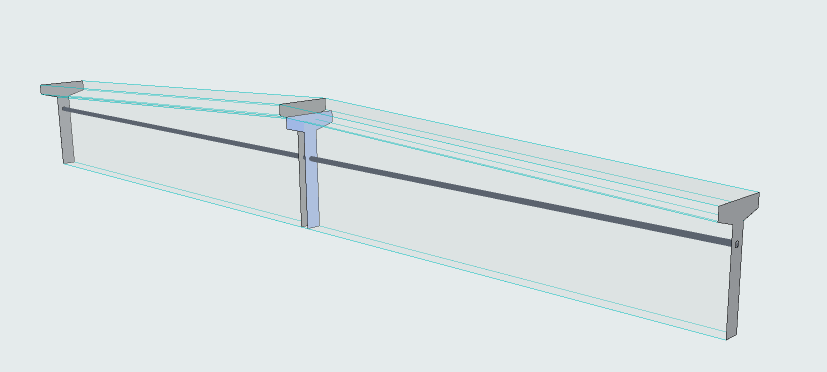

Zmienne przekroje (Eksportuj wszystkie przekroje)

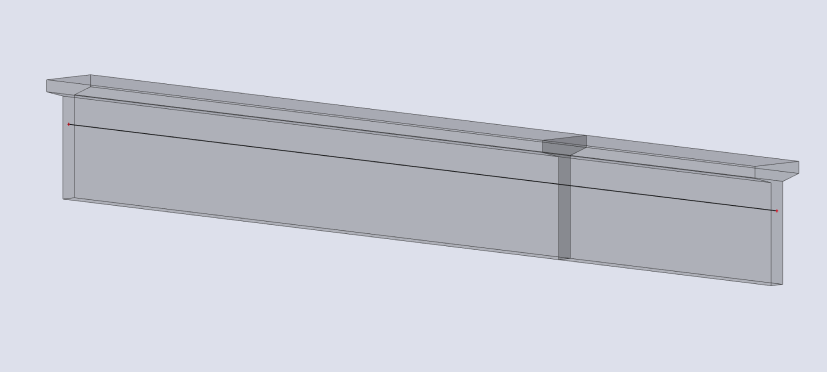

Zmienne przekroje w oprogramowaniu analitycznym

4.Kliknij, aby wybrać strukturę dla rdzenia Profilu zastępczego: Prostokątny, Okrągły lub Profil złożony

W przypadku konstrukcji o złożonym profilu:

Wyierz profil i określ edytowane parametry (jeśli są dostępne). Na liście znajdują się:

-Profile dostępne dla słupów lub belek (odpowiednio)

-Profile zawierające co najmniej jeden element rdzeniowy

W przypadku konstrukcji o profilu prostokątnym lub Okrągłym:

Wybierz materiał budowlany i wymiary

Zstąp wyrównanie Profilu zastępczego

Dostępne z opcją Graniastosłup.

Domyślnie Punkt bazowy profilu zastępczego jest wstawiany na linii odniesienia Elementu.


Domyślna pozycja Profilu zastępczego

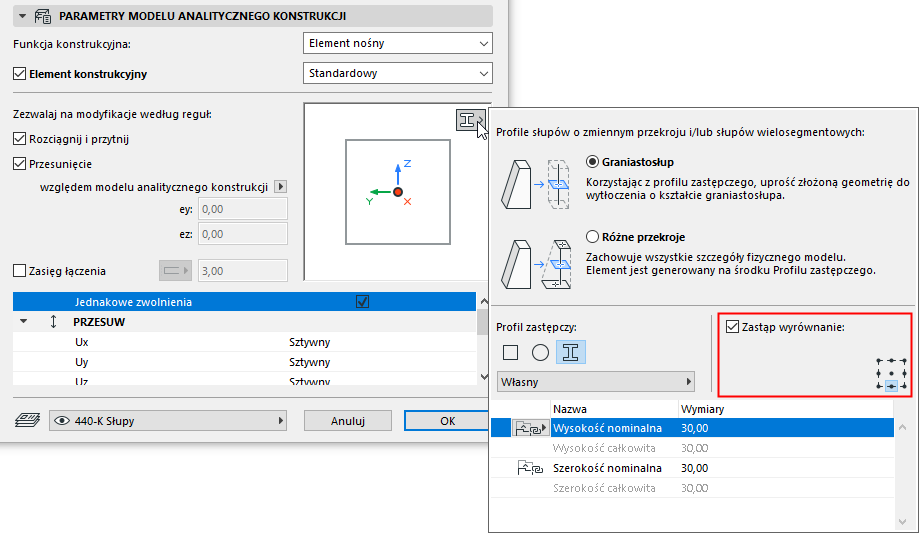

W razie potrzeby można zmienić położenie Punktu bazowego profilu, tak aby lepiej odzwierciedlał model architektoniczny. Zaznacz pole wyboru Zastąp wyrównanie, a następnie wybierz inny punkt wstawienia:



Zastąp pozycję profilu zastępczego

Pokaż profile rdzeni elementów nośnych

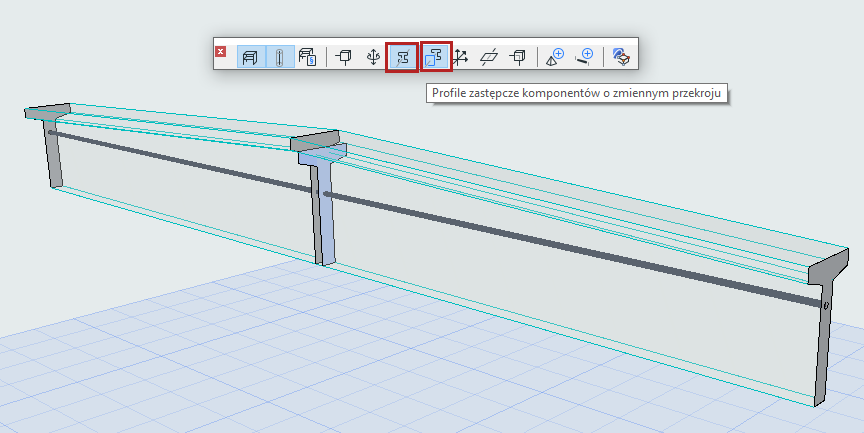

Włącz tę opcję (w pasku narzędzi Model analityczny konstrukcji)

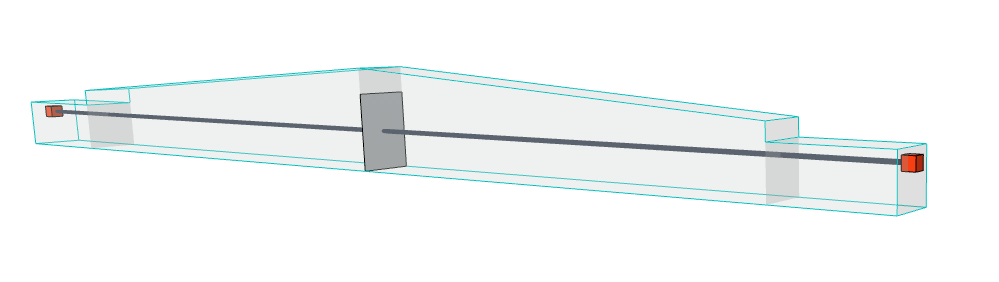

Profil zastępczy dla różnych przekrojów: Położenie Elementu 1D

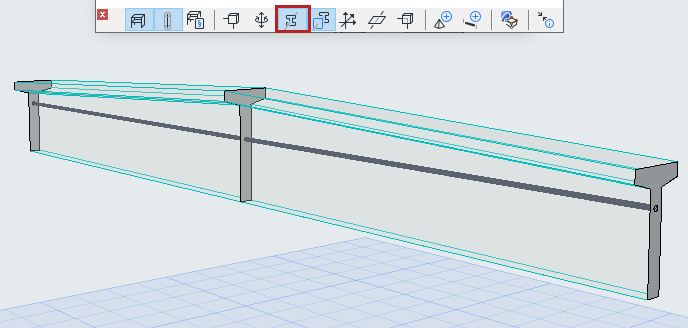

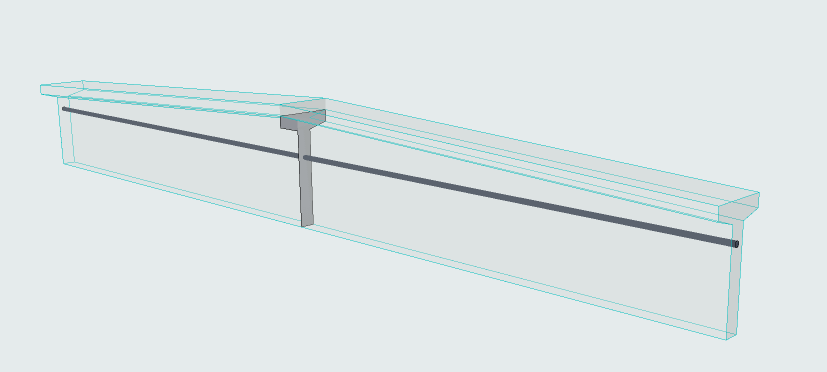

W przypadku zmiennych przekrojów, profil zastępczy jest używany tylko do pozycjonowania elementu 1D, który jest generowany w jego środku. Aby wyświetlić profil zastępczy, użyj przełącznika.

(Przełącznik Pokaż profile musi być również włączony)

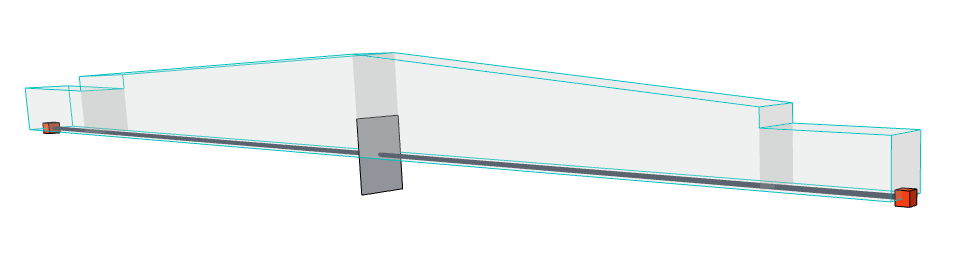

Użyj tej opcji wyświetlania, aby zrozumieć, w jaki sposób element 1D jest umieszczony w zmiennym przekroju.
