Użyj właściwości elementu dla bardziej precyzyjnego mapowania materiałów

W niektórych przypadkach użytkownik będzie musiał mapować pojedynczy Materiał budowlany Archicada do postaci różnych materiałów SAF. W oprogramowaniu do analizy konstrukcyjnej ten sam typ materiału może posiadać różne klasy wytrzymałości (np. Beton - C20/25, C30/37 itd.).

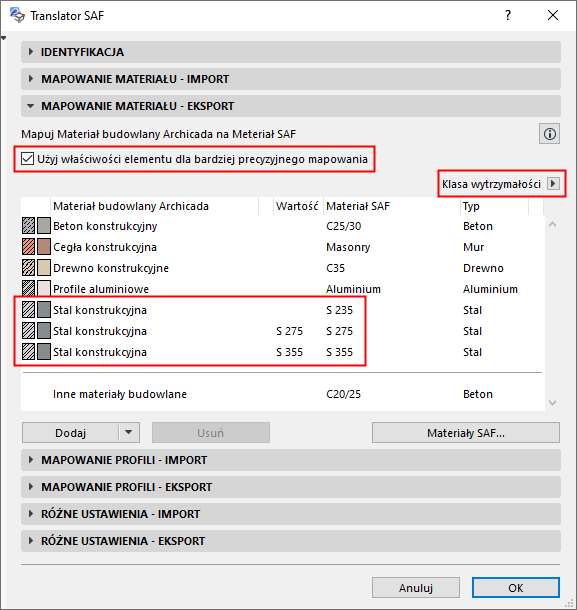

1.Zaznacz to pole, aby uwzględnić opcję ‘Użyj właściwości elementu dla bardziej precyzyjnego mapowania’.

2.Udostępniona zostanie lista rozwijana Wybierz właściwość. Wybierz pojedynczą właściwość Archicada, aby zróżnicować Materiały budowlane (tutaj: Klasa wytrzymałości).

Uwaga: Wyskakujące okienko zawiera wszystkie właściwości projektu Archicada.

Na przykład materiał budowlany „Stal - konstrukcyjna” w tym modelu Archicada wymaga trzech różnych definicji mapowania SAF, aby odzwierciedlić trzy różne wartości klasy wytrzymałości: S 275, S 355 i niezdefiniowana.

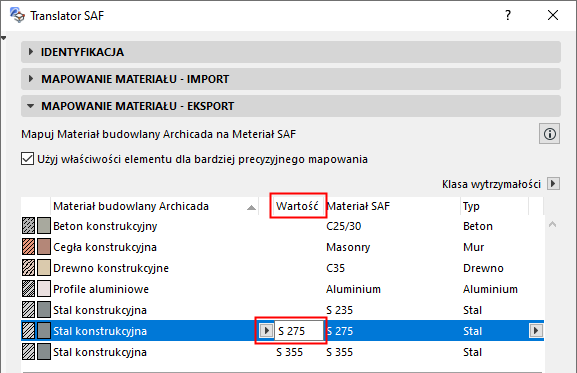

3.Kolumna “Wartość” została dodana do reguły mapowania: kliknij w polu Wartość i wprowadź odpowiednie dane (np. S 275 lub S 355 dla materiału budowlanego stal konstrukcyjna).

Ważne uwagi:

–W przedstawionym modelu Archicada można użyć tylko jednej właściwości elementu jako wartości mapowania materiałów SAF.

–Do Mapowania materiałów SAF można użyć tylko właściwości elementów typu ciąg.

–Aby możliwe było mapowanie według wartości właściwości, wartość właściwości musi być przypisana do elementów Archicad (np. w Ustawieniach belek lub słupów) - nie do Materiałów budowlanych.

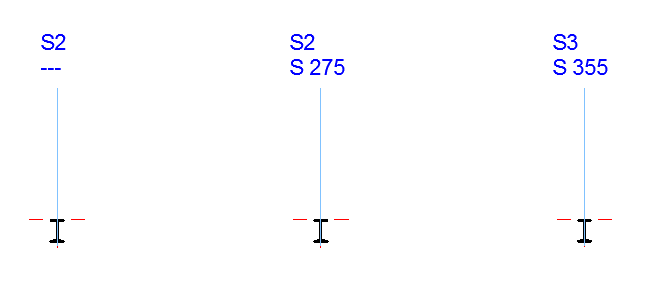

Przykład: Materiał budowlany o różnych wartościach właściwości wytrzymałościowych

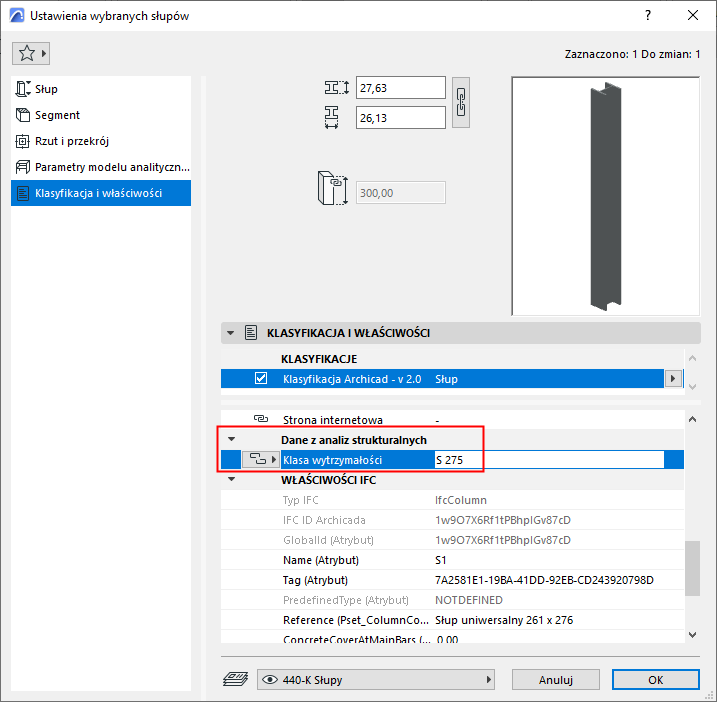

W tym modelu w kilku elementach Archicada zastosowano materiał budowlany stal konstrukcyjna, ale o różnych wartościach odpowiadającym właściwościom klasy wytrzymałości, w Ustawieniach elementu Klasyfikacja i właściwości.
