Skocz do Plik > Interoperacyjność > SAF > Translatory SAF.

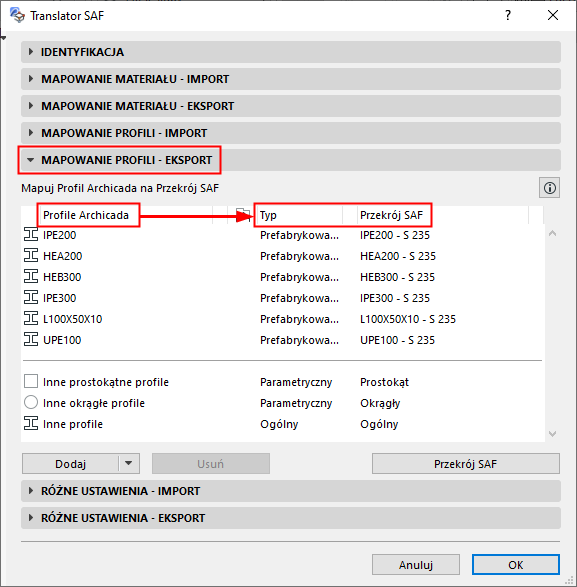

Użyj panelu Mapowanie profili - Eksport, aby zmapować Elementy 1D, które stanowią Profile złożone do ich dokładnych odpowiedników (“Przekrój SAF”) w oprogramowaniu odbierającym.
Standard SAF definiuje cztery typy przekrojów:
•Fabryczny: Przemysłowo wytwarzane przekroje, o standardowym nazewnictwie.
•Złożony: Złożony przekrój na bazie różnych fabrycznych profili (np. dwóch przekrojów I-kształtnych). Przykład danych wejściowych złożonego przekroju profilu: profil = IPE200 i parametry=10mm (odległość między profilami).
•Parametryczny: Przekroje profili określane według kształtu i wymiarów (parametrów).
•Ogólny: Pozwala określić dowolny przybliżony kształt przekroju profilu. Składa się z jednego lub większej liczby zamkniętych wieloboków z uwzględnieniem otworów. Nie używają one standardowego nazewnictwa.
Mapuj profile złożone (według nazwy)
Użyj zewnętrznej bazy danych do przetworzenia niezmapowanych profili
