Parametry kontroli modelu fizycznego
Ta kontrola obejmuje dwa dowolne przecinające się elementy konstrukcyjne, których rdzenie nie są ze sobą połączone.
W tym przykładzie:

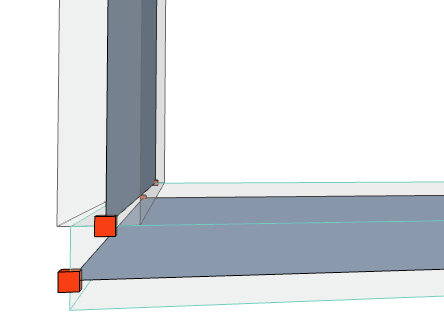

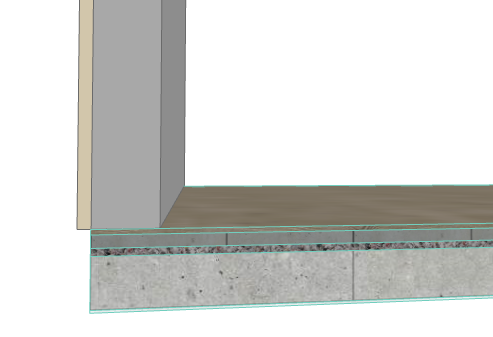

Ściana przecina strop nie dalej niż do zakończenia stropu: rdzenie nie są połączone!
Problem wpływa na model analityczny konstrukcji, ponieważ jeśli rdzenie elementów nie są połączone, reguły dopasowania nie mogą zostać zastosowane, a elementy 2D pozostaną niepołączone.
Uwagi:
–Wszystkie elementy o podstawowej konstrukcji posiadają rdzeń, zatem będą zawsze uwzględniane w tej kontroli
–Profile złożone i struktury warstwowe są uwzględniane tylko w przypadku, jeśli posiadają przynajmniej jeden komponent oznaczony jako “Rdzeń”
–Zostaną uwzględnione wszystkie elementy zawierające rdzeń (nie tylko elementy nośne)
Kolejny element nośny bliżej niż
Ta kontrola sprawdza, czy istnieje dowolna para elementów nośnych, które nie przecinają się w żadnym miejscu, ale znajdują się bliżej siebie niż zakłada dozwolona tolerancja.

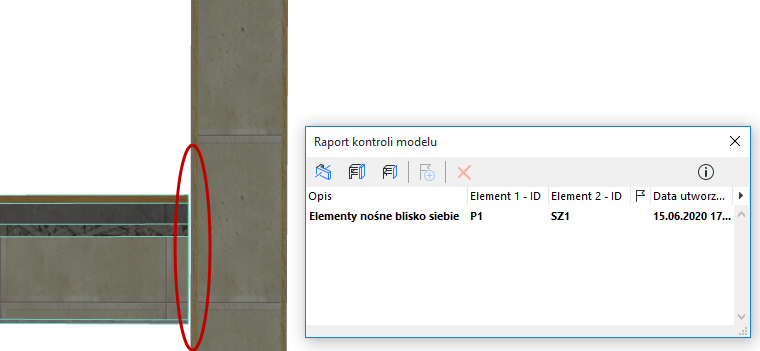

Ta sytuacja jest prawdopodobnie błędem modelowania, tak jak pokazano na poniższym rysunku: pomiędzy stropem a ścianą występuje niewielka szczelina.
Elementy o nieodpowiedniej proporcji wymiaru rdzenia

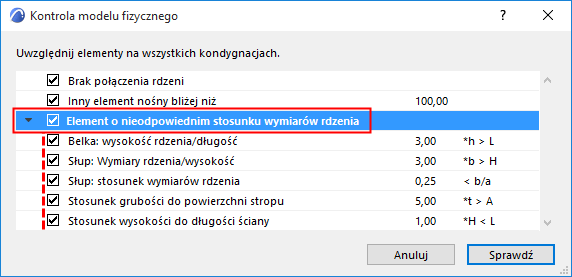

Za pomocą tego pola można włączyć lub wyłączyć tę grupę parametrów (lub niezależnie zdezaktywować dowolny parametr).
Każdy parametr określa proporcje niektórych wymiarów rdzeni belek, słupów, stropów i ścian i sprawdza, czy powstałe proporcje nie wykraczają poza określony zakres.
Jeśli proporcja wykracza poza określony zakres, elementy te w oknie dialogowym Kontrola modelu będą określone jako “Element o nieodpowiedniej proporcji wymiarów rdzenia”.
•Uwzględnione zostaną wszystkie elementy zawierające rdzeń, niezależnie od ich funkcji konstrukcyjnej (nie tylko elementy nośne).
•Zaznaczone wymiary odnoszą się do rdzenia elementu.
–Na przykład, w przypadku stropu warstwowego o grubości 300 mm (200 mm elementu rdzeniowego plus 100 mm izolacji i gipsu), kontrola uwzględni jedynie grubość rdzenia - 200 mm.

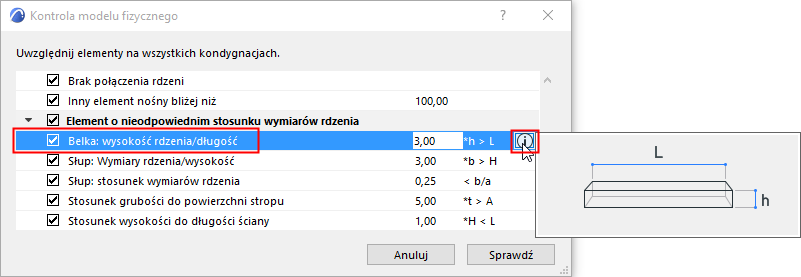

•Aby zilustrować zaznaczoną proporcję: wybierz element i kliknij przycisk Info.
Aby wyświetlić ilustrację: Wybierz parametr, kliknij “Info”
Wskazówki do używania parametrów “Nieodpowiednich proporcji”
Ten zestaw parametrów dostępny w oknie dialogowym Kontrola jakości modelu fizycznego stworzony został w oparciu o normę Eurocode dotyczącą konstrukcji betonowych. (Poniżej krótko opisano każdy z nich.)
Na przykład słup, którego szerokość i wysokość w przekroju wykraczają poza proporcje, może zostać uznany za element 2D, a nie 1D.
Wyniki wyszczególnione w oknie dialogowym Kontrola modelu niekoniecznie są błędami. Jednak, dla zapewnienia spójności, można użyć parametrów “nieodpowiednich proporcji”, aby dopasować je do stosowanego procesu pracy i wymagań programu odbierającego. Na przykład:
•Członkowie zespołu projektowego mogą uzgodnić, że będą modelować niektóre konstrukcje (np. parapet) narzędziem Ściana a nie Belka, i odwrotnie.
•Członkowie zespołu projektowego mogą uzgodnić, że będą modelować ściany długości budynku, używając oddzielnych odcinków, a nie jednej bardzo długiej ściany.
•Kontrola modelu służy do odnalezienia wszelkich niespójności
Sprawdź dowolny z poniższych parametrów pod kątem nieodpowiednich proporcji rdzenia:
Belka: Wysokość/długość przekroju elementu rdzeniowego
Proporcja całkowitej długości belki w stosunku do jej wysokości (wysokości przekroju rdzenia).
Na przykład: Jeśli belka jest “zbyt wysoka” w porównaniu do długości (na podstawie podanej relacji wartości), będzie ona wyszczególniona w raporcie kontroli modelu.
Reguły oprogramowania do analizy konstrukcji mogą uwzględnić ten element jako element 2D (jak ściana), a nie 1D, lub jako słup, a nie belkę.
Uwaga: parametr “Wysokość/długość ściany” (opisany poniżej) sprawdza odwrotność tej sytuacji.

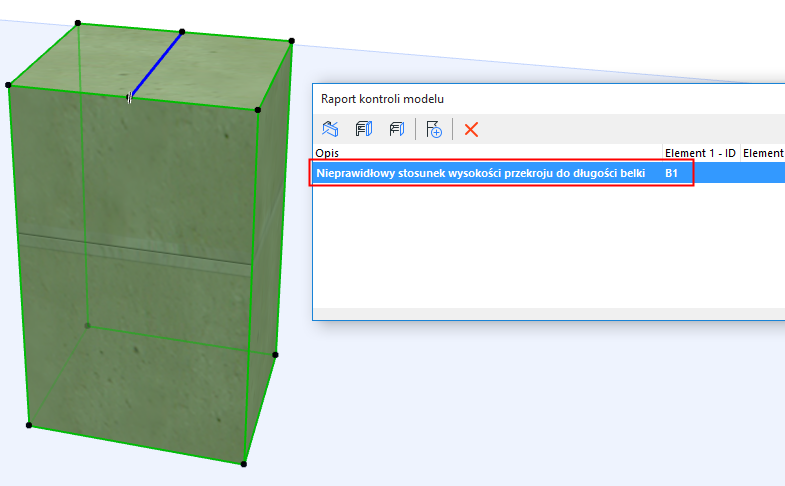

Belka jest “Zbyt wysoka” w stosunku do długości
Parametry wymiarów słupa
Kolejne dwa parametry sprawdzają wymiary słupa na dwa sposoby:
Wymiar przekroju rdzenia/wysokość elementu
Proporcja wymiarów przekroju rdzenia
Uwagi:
–Te parametry uwzględniają jedynie te części słupa, które są zdefiniowane jako “Rdzeń”.
–Jeśli słup ma okładzinę: grubość okładziny zostanie uwzględniona, jeśli komponent okładziny jest zdefiniowany jako “Rdzeń” (w Ustawieniach słupa, część “Segment”.) Jeśli okładzina jest zdefiniowana jako “Wykończenie” lub “Inne”, nie będzie uwzględniona.
Stosunek grubości do powierzchni stropu
Porównuje grubość rdzenia stropu z powierzchnią stropu.
Jeśli proporcja jest większa niż podana wartość (jeśli strop jest za “gruby” w stosunku do powierzchni), zostanie to uwzględnione w raporcie z kontroli modelu.

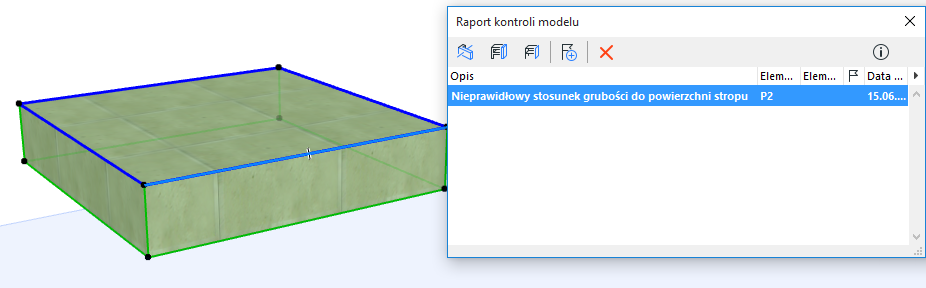

Strop jest “zbyt gruby” w stosunku do powierzchni
Stosunek wysokości do długości ściany
Proporcja wysokości ściany do jej całkowitej długości.
Na przykład: Jeśli ściana jest “zbyt wysoka” w stosunku do jej długości (na podstawie podanej relacji wartości), będzie ona wyszczególniona w raporcie z kontroli modelu.
Reguły oprogramowania do analizy konstrukcji mogą uwzględnić ten element jako element 1D (jak belka), a nie 2D.
Uwaga: Parametr “Wysokość/długość belki” (opisany poniżej) sprawdza odwrotność tej sytuacji.
