Ustawienia podstawowe:Panel Tło

Ten panel okna Ustawień renderingu jest identyczny dla wszystkich Procedur renderingu.

Tło to prosty obrazek 2D, który wstawiany jest “za” renderingiem. (Można użyć go do wstawiania modelu 3D w kontekście.)

Uwaga: Środowisko (dostępne w procedurze Cineware) jest oryginalnym środowiskiem 3D, które zasłania tło. Tak więc, jeśli używasz środowiska z Cineware, tło nie jest stosowane.

Użyj opcji Tła, aby skonfigurować parametry obrazu tła w renderingu.

•Brak: Jeśli korzystasz z podstawowego silnika grafiki lub procedury Szkic, przy użyciu tej opcji uzyskasz nieprzezroczyste, czarno-białe tło.

Przy procedurze Cineware, to ustawienia nada przezroczyste tło. Taki sam efekt można osiągnąć w Ustawieniach szczegółowych procedury Cineware: W części Opcji ogólnych, uruchom Kanał Alfa.

•Kolory: Ustaw kolor nieba i ziemi klikając odpowiednie pola wyboru koloru. W renderingu Archicad automatycznie dobierze wysokość horyzontu tła odpowiednio do horyzontu w rysunku.

W widokach aksonometrycznych kolor nieba jest używany, gdy widoczna jest dolna powierzchnia elementów (jeżeli nie jest, użyty zostanie kolor gruntu). Tło Okna 3D może także wykorzystywać ustawione tutaj kolory. Jeśli potrzebujesz jednokolorowego tła, kliknij ikonę Łańcucha i ustaw kolor nieba lub kolor ziemi.

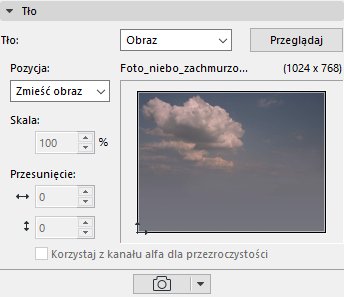

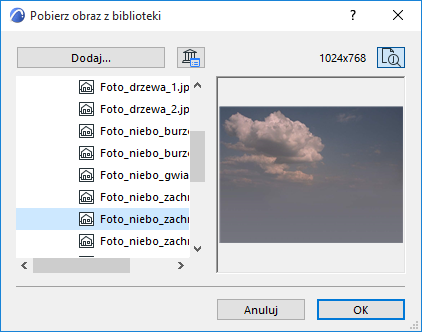

•Obrazek: Użyj tej opcji, aby przeglądać obrazy tła z biblioteki.

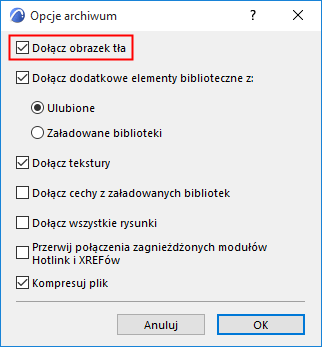

Uwaga: Możesz zachować obrazek tła razem z projektem. Zapisując plik jako projekt archiwalny (przy pomocy polecenia Zachowaj jako) zaznacz, w oknie dialogowym opcji archiwum, pole przy opcji Dołącz obrazek tła.

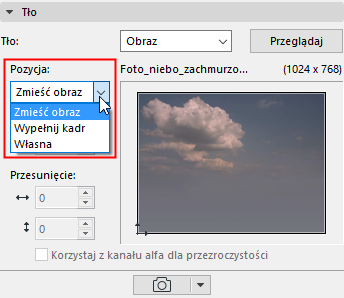

Położenie: Użyj tego okna, aby dopasować obrazek do okna 3D, na kilka sposobów:

•Zmieść obraz: Przeskalowuje obraz, aby dopasować go do okna 3D.

•Wypełnij kadr: Przeskalowuje obraz, aby wypełnił on całe okno 3D.

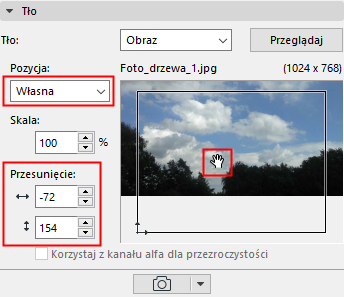

•Użytkownika: Opcja ta przełącza na ustawienie Własne, przy każdej próbie ręcznej zmiany położenia obrazka w ramce: poprzez klikanie i przeciąganie w okienku podgląd lub wprowadzeniu nowych wartości w polu Przesunięcie.

Korzystaj z kanału alfa dla przezroczystości: To pole ma wpływ na renderingi wykonane przy użyciu procedury renderingu Szkic: daje efekt mieszania. (Obraz alfa użyty jako Tło w procedurze Cineware również zapewnia taki efekt.)
