Do celów Oszacowania energetycznego, należy pogrupować Strefy Archicada w “bloki termiczne”. Bloki termiczne to zbiór jednego lub kilku pomieszczeń lub przestrzeni w budynku o podobnym wymaganiach dotyczących ogrzewania lub chłodzenia - również zwane wymogami sterowania termostatycznego. Bloki termiczne reprezentowane są przez Strefy 3D w Modelu Energetycznym budynku w Archicadzie.
Strona bloków termicznych w palecie Przegląd modelu pokazuje listę bloków termicznych oraz ich właściwości.

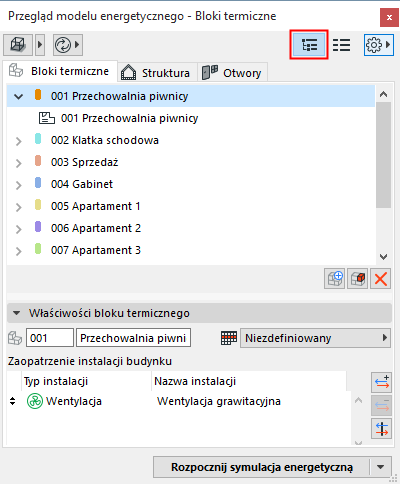

W widoku Drzewo, użytkownicy widzą również Strefy, które tworzą blok termiczny jeśli wybiorą strzałkę obok nazwy bloku termicznego. Po wybraniu bloku termicznego, jego właściwości wyświetlone będą na dole strony, w części Właściwości bloku termicznego.

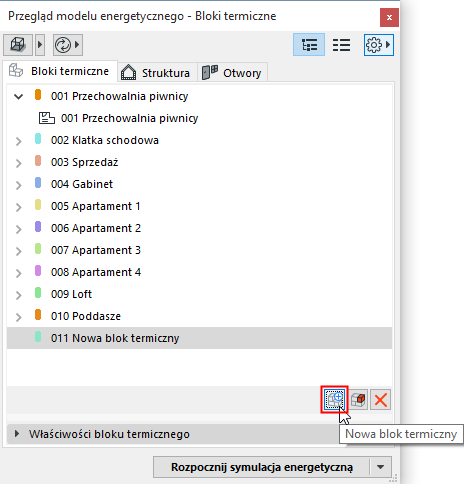

Użyj przycisku Nowy blok termiczny, aby utworzyć nowy blok. Nazwę oraz ID można wpisać na liście.
Aby przypisać Strefę do bloku termicznego:
•Przeciągnij i upuść Strefy 3D do bloku termicznego (w widoku Drzewa)
•Użyj opcji Znajdź i Zaznacz Strefy oraz Dodaj Strefy do bloku termicznego (w widoku Lista)
Uwaga: Strefy nie muszą przylegać do siebie, aby były połączone w jeden blok termiczny.
Dane bloków termicznych
Stronę bloków termicznych można wyświetlić w formie tabeli lub drzewa. Na tej stronie dostępne są dwa rodzaje danych:
•Typy danych modeli Archicada (pochodzące bezpośrednio z BIM):
W przypadku bloków termicznych: Liczba Stref, Powierzchnia, Kubatura, Powierzchnia nieprzykryta
•Dodatkowe typy danych (przypisane do wpisów na liście bloków termicznych przez użytkownika):
ID oraz nazwa bloku termicznego, profil użytkowania, Instalacje w budynku.
Zobacz Ustawienia właściwości bloków termicznych (Oszacowanie energetyczne).
