Strona zakładki Struktury w palecie Przeglądu modelu energetycznego wyszczególnia obrysy przestrzeni w wewnętrznych i zewnętrznych strukturach budynku wraz z właściwościami fizycznymi istotnymi dla symulacji energetycznej. Nieprzezroczyste panele przegród strukturalnych również będą pokazane na liście Struktur.

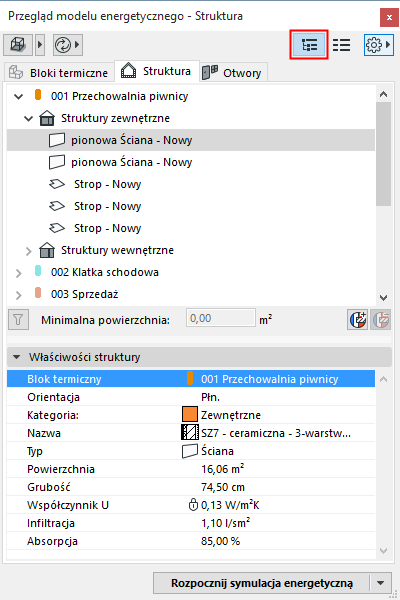

Widok Drzewo Strony Struktury pokazuje dokładnie które Struktury wewnętrzne należą do którego bloku termicznego w prosty do zrozumienia, graficzny sposób. Po wybraniu struktury, jej właściwości wyświetlone będą na dole strony, w części Właściwości struktur.
Dane Struktur
Istnieją dwa rodzaje typów danych:
•Typy danych modeli Archicada (pochodzące bezpośrednio z BIM):
W przypadku struktur: Przypisanie Bloku termicznego, Orientacja, Kategorii obrysu przestrzeni, Rodzaj elementu Archicada, Kształt, Nazwa, Powierzchnia, Grubość, Status przebudowy
•Dodatkowe typy danych (przypisane do wpisów na liście Struktur przez użytkownika)
Współczynnik U/R, Infiltracja, Absorpcja, Korekta - powierzchnia
Zobacz Ustawienia właściwości struktury (Oszacowanie energetyczne).
Pokaż lub ukryj dowolne rodzaje danych, według potrzeb:
•W widoku drzewa: kliknij prawym przyciskiem myszy dowolny element na liście Właściwości struktur, aby wyświetlić lub ukryć rodzaje danych

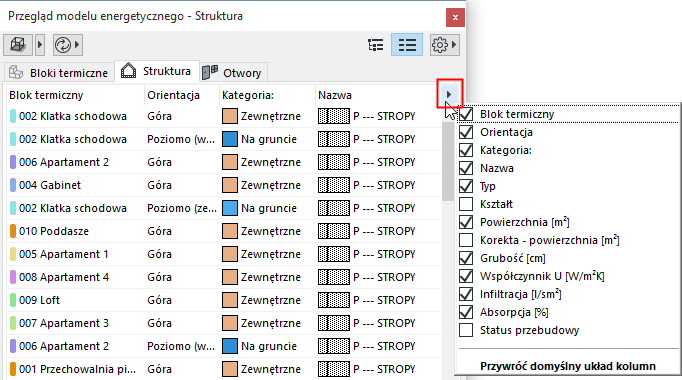

•W widoku Lista: Kliknij strzałkę po prawej stronie aby pokazać lub ukryć kolumny tabeli
Jeden wpis na Liście struktur zazwyczaj zawiera kilka obrysów przestrzeni. Wszystkie obrysy przestrzeni, które są identyczne pod względem wszystkich typów danych modeli Archicada są przypisane do jednego wpisu na Liście struktur i pojawiają się na liście z całkowitą powierzchnią.

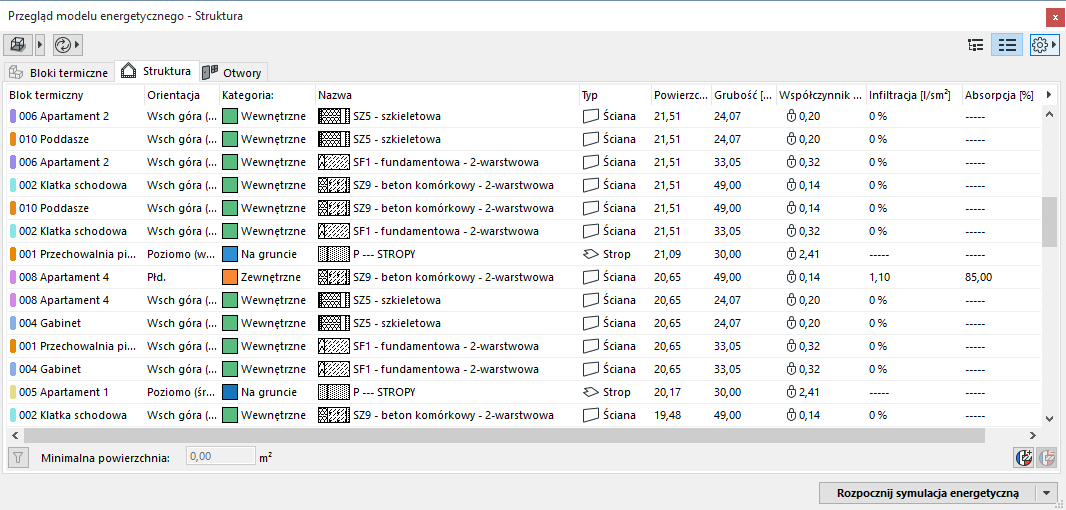

W widoku Lista możesz zmieniać konfigurację listy według dowolnych właściwości klikając na nazwę danej właściwości.
Minimalna powierzchnia
Aby przefiltrować zawartość listy według powierzchni elementów, możesz określić minimalną powierzchnię elementów w polu "Minimalna powierzchnia" lub "Próg całkowitej powierzchni" w dolnej części okna dialogowego w sekcji Struktura lub Otwory. Elementy, których powierzchnia będzie mniejsza od wprowadzonej, nie będą wymienione na liście i brane pod uwagę przy obliczeniach. (jeżeli wartości te zostaną zmniejszone, pominięte elementy zostaną ponownie ujęte na liście i w kalkulacji.)
Próg minimalnej powierzchni pozwala odfiltrować małe elementy, nieistotne dla bilansu energetycznego i otrzymać bardziej przejrzystą listę elementów.
Korekcja powierzchni struktur
Zakładka Struktury palety Przegląd modelu posiada rodzaj danych dla “Korekta-powierzchnia”. Dla dowolnej Struktury na liście można przypisać w tej kolumnie dodatnią bądź ujemną wartość powierzchni. Wartość w kolumnie Powierzchnia zostanie odpowiednio skorygowana; skorygowana powierzchnia zostanie użyta w kalkulacji pod warunkiem, że będzie dodatnia.
