Strona zakładki Otwory w palecie Przeglądu modelu energetycznego wyszczególnia obrysy pomieszczeń w wewnętrznych i zewnętrznych otworach budynku wraz z właściwościami fizycznymi istotnymi dla symulacji energetycznej.

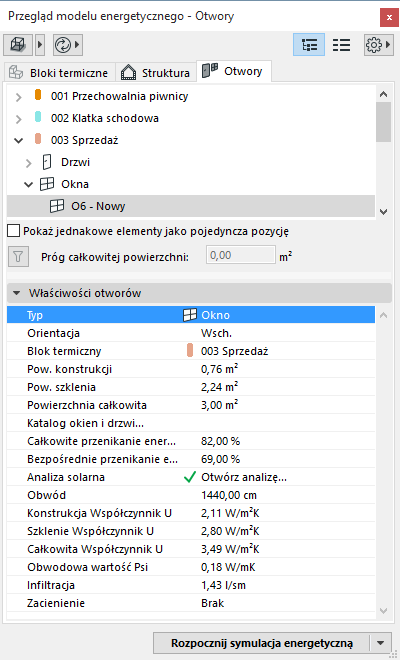

Widok Drzewo zakładki Otwory pokazuje dokładnie które Drzwi/Okna oraz przezroczyste Przegrody strukturalne należą do którego bloku termicznego w prosty do zrozumienia, graficzny sposób. Po wybraniu Otworu, jego właściwości wyświetlone będą na dole strony, w części Właściwości Otworów.
Dane Otworów

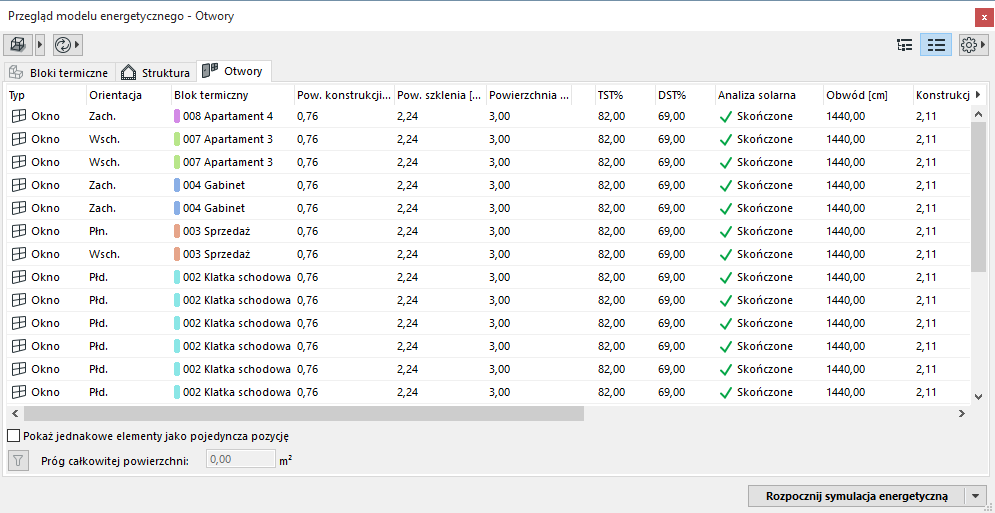

Lista Otworów może być wyświetlona w formie tabeli lub drzewa; każda kolumna oznacza typ danych. Istnieją dwa rodzaje typów danych:
•Typy danych modeli Archicada (pochodzące bezpośrednio z BIM):
W przypadku otworów: Przypisanie blokowi termicznemu, wyniki analizy słonecznej, Orientacja, typ otworu w Archicadzie, Powierzchnia (przeszklona, nieprzezroczysta, całkowita), Obwód profilu, Status przebudowy.
•Dodatkowe typy danych (przypisane do wpisów na liście Otworów przez użytkownika):
W przypadku otworów: Całkowite i bezpośrednie przenikanie energii słonecznej, Współczynnik U (do przeszklenia, powierzchni nieprzezroczystych oraz całkowitych) Obwodowa wartość Psi, Zacienienie, Infiltracja
Pokaż lub ukryj dowolne rodzaje danych, według potrzeb:
•W widoku drzewa: kliknij prawym przyciskiem myszy dowolny element na liście Właściwości struktur, aby wyświetlić lub ukryć rodzaje danych

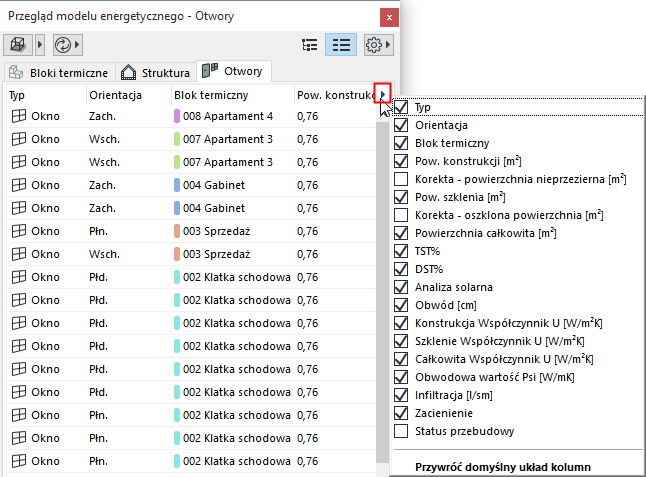

•W widoku Lista: Kliknij strzałkę po prawej stronie aby pokazać lub ukryć kolumny tabeli
W widoku Lista możesz zmieniać konfigurację listy według dowolnych właściwości klikając na nazwę danej właściwości.
Dla każdego elementu na liście Otworów, podane są następujące dane:
•Przypisanie blokowi termicznemu
•Orientacja i typ otworu w Archicadzie
•Wynik analizy słonecznej
Zobacz Analiza solarna.
•Dane opisujące przezroczyste panele otworów;
-Powierzchnia szklenia, obwód profilu
-Współczynnik U oszklenia
-Całkowite przenikanie energii słonecznej (TST): Procent przypadkowego promieniowania słonecznego przekazywanego przez element obejmuje bezpośrednią przepuszczalność słoneczną plus część promieniowania słonecznego odpromieniowaną do środka. Wartość TST podzielona na 100 równa się wartości współczynnika przepuszczalności energii słonecznej (SHGC) lub współczynnika g.
-Bezpośrednie przenikanie energii słonecznej (DST)
•Dane opisujące nieprzezroczyste panele i profile otworów;
-Powierzchnia konstrukcji, obwód, współczynniki U i Psi
-Infiltracja: przepuszczalność powietrza wybranego otworu (zazwyczaj wokół obwodu, przy profilu dołączenia ściany).
•Przypisanie zacienienia
•Status przebudowy

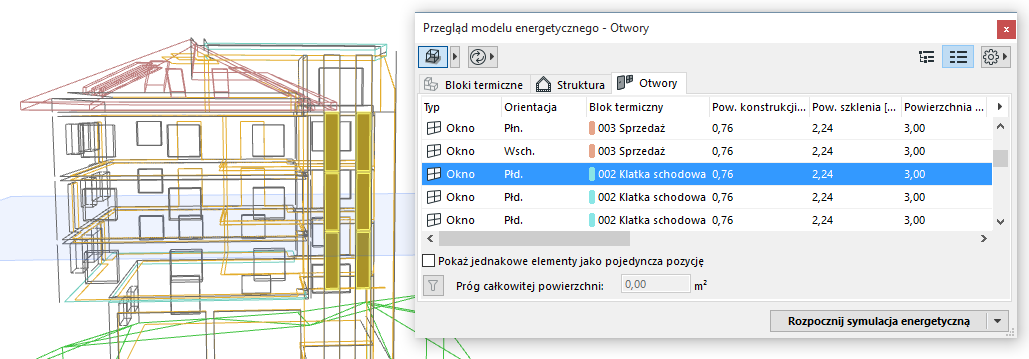

Pokaż jednakowe elementy jako pojedynczą pozycję
Zaznacz pole znajdujące się w dolnym lewym rogu zakładki Otwory w widoku Lista, aby wszystkie obrysy przestrzeni, które są identyczne pod względem wszystkich typów danych modeli Archicada, były przypisane do jednego wpisu na Liście otworów wraz z całkowitą powierzchnią.
Próg całkowitej powierzchni
Aby przefiltrować zawartość listy według powierzchni elementów, możesz określić minimalną powierzchnię elementów w polu "Próg całkowitej powierzchni" w dolnej części okna dialogowego w sekcji Otwory. Otwory, których powierzchnia będzie mniejsza od wprowadzonej, nie będą wymienione na liście i brane pod uwagę przy obliczeniach. (jeżeli wartości zostanie zmniejszona, pominięte elementy zostaną ponownie ujęte na liście i w kalkulacji.)
Próg minimalnej powierzchni pozwala odfiltrować małe elementy, nieistotne dla bilansu energetycznego i otrzymać bardziej przejrzystą listę elementów.
Korekta - powierzchnia otworów
Ręczna korekta powierzchni otworów jest możliwa w dwóch kolumnach: “Korekta - przeszklona powierzchnia” oraz “Korekta - powierzchnia nieprzezierna.” Wprowadź wartość dodatnią bądź ujemną. Wartość w kolumnie Powierzchnia zostanie odpowiednio skorygowana; skorygowana powierzchnia zostanie użyta w kalkulacji pod warunkiem, że będzie dodatnia.
Strona Otwory w Palecie przeglądu modelu umożliwia przeprowadzenie indywidualnej analizy (listy, edycja i wizualizacja) każdego przeźroczystego obrysu przestrzeni w modelu budynku Archicada. Jest to niezbędne, aby wykorzystać Analizę Promieniowania słonecznego w oparciu o model, w którym zysk z nasłonecznienia przez każdy element przezroczysty otoczenia budynku można precyzyjnie określić. To zaawansowane narzędzie pozwala architektom strategicznie określić miejsce każdego okna w odniesieniu do otoczenia i geometrii budynku, aby wykorzystać zalety i uniknąć niepożądanych efektów zysku z nasłonecznienia przez cały rok.
Funkcja ta obejmuje wszystkie obiekty i elementy Archicada, które są widoczne w widoku Modelu energetycznego budynku, w celu obliczenia bezpośredniego napromienienia dla każdego przeszklonego otworu w modelu budynku. Ponadto, rośliny w Archicadzie pełnią rolę inteligentnego zacienienia, ponieważ ich możliwości zacienienia zaprogramowane są dla danego roku, zatem możliwe jest określenie czy rośliny mające za zadanie zacienianie mają być liściaste czy iglaste.

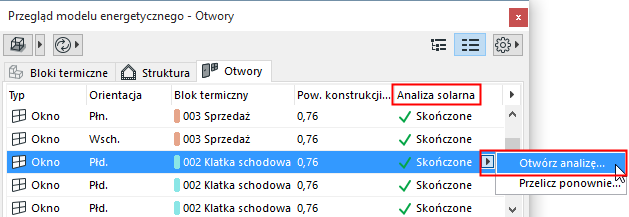

Wybierz dowolny wpis na Liście Otworów i kliknij Otwórz analizę w Analizie solarnej, aby uaktywnić okno dialogowe przeznaczone do analizy słonecznej w oparciu o model.
Okno dialogowe Analiza solarna ma dwie zakładki. W obu wyświetlone są schematy przedstawiające każdą godzinę obliczeniową roku odniesienia, gdzie dni roku pokazane są wzdłuż osi x, a godziny dnia wzdłuż osi y.
Najedź na schemat “Procent powierzchni przeszklonej wystawionej na bezpośrednie światło słoneczne”, aby uzyskać dokładny odczyt wartości godzinowych, lub użyj kolorów w schemacie aby zobaczyć 100% nasłonecznienia oznaczonego kolorem żółtym oraz 0% nasłonecznienia (całkowite zacienienie) oznaczone kolorem niebieskim, a odcienie żółci oznaczają okresy w roku kiedy dany Otwór jest częściowo nasłoneczniony. Ten widok nie uwzględnia pochmurnych dni wskazanych w pliku pogody.

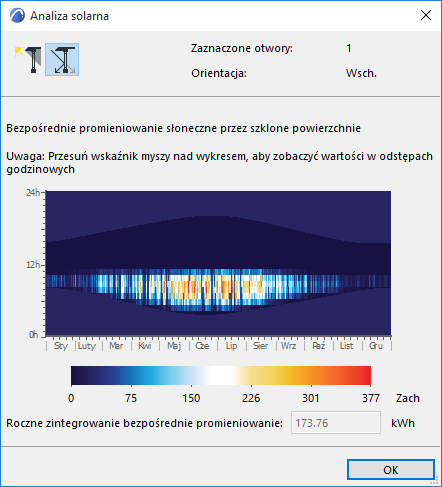

Najedź kursorem na schemat “Przenikanie energii przez powierzchnie przeszklone”, aby uzyskać dokładny odczyt energii przenikającej przez Otwór na godzinę, lub wykorzystaj kolory schematu aby zobaczyć natężenie przenikania energii: największa intensywność oznaczona jest kolorem czerwonym, a zerowa niebieskim; kolory pomiędzy tymi dwiema skrajnymi barwami przedstawiają średnie wartości przepływu energii. Ten widok uwzględnia pochmurne dni określone w pliku pogody i wyświetla powstałą “Roczną zintegrowaną wartość bezpośredniego promieniowania” in kWh.
Uwaga: Po zaznaczeniu kilku pozycji na liście Otworów, lub jednej pozycji ale z aktywną opcją Pokaż jednakowe elementy jako pojedyncza pozycję, okno dialogowe Analizy solarnej pokaże dane, które odzwierciedlać będą promieniowanie słoneczne dla wszystkich zaznaczonych elementów łącznie.
