Wizualizacja modelu energetycznego budynku

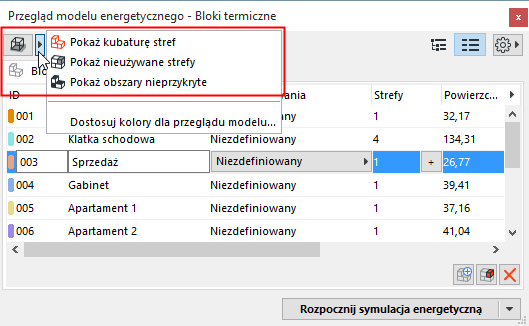

Przycisk Pokaż zaznaczone elementy w 3D znajdujący się na górze, po lewej stronie palety Przeglądu modelu energetycznego, umożliwia wykonanie wizualizacji modelu energetycznego projektu na różne sposoby.

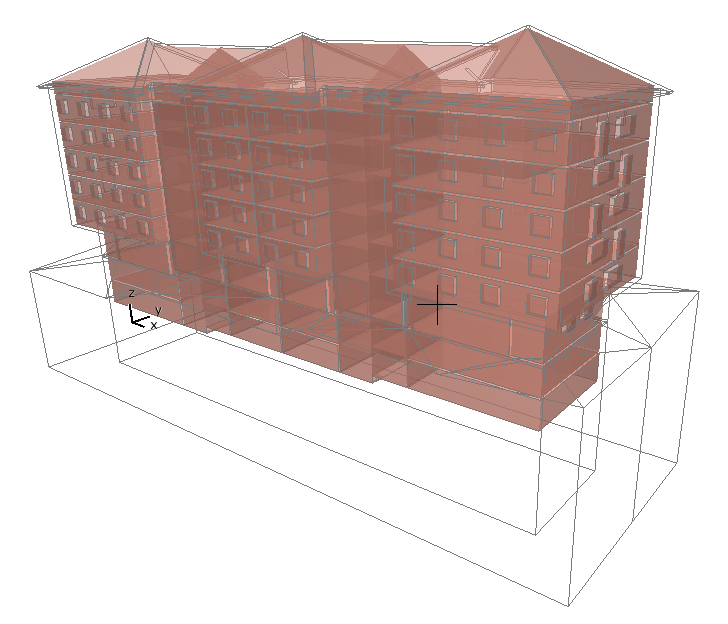

Pokaż kubaturę stref

Funkcja Pokaż kubaturę stref służy do wizualizacji przestrzeni wewnętrznych w 3D.

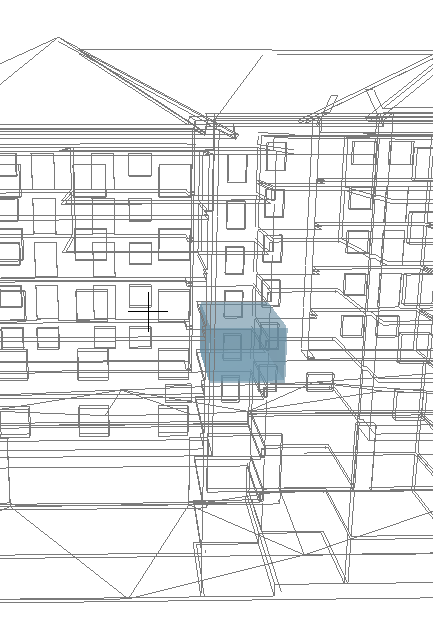

Pokaż nieużywane strefy

Funkcja Pokaż nieużywane strefy powoduje podświetlenie widocznych stref Archicada, które nie należą do żadnego Bloku termicznego w modelu energetycznym budynku.

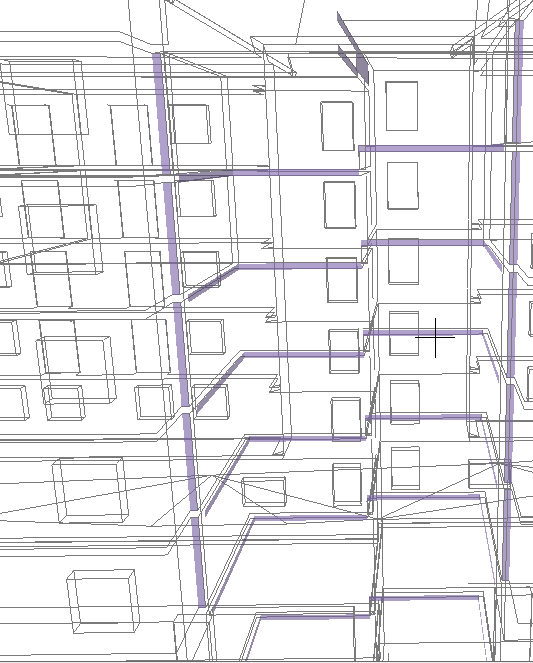

Pokaż obszary nieprzykryte

Funkcja Pokaż obszary nieprzykryte służy do podświetlenia powierzchni, do których nie przypisano obrysów pomieszczeń. Idealnie, wszystkie struktury budynku i powierzchnie otworów objęte są obrysami pomieszczeń; zatem powierzchnie nieprzykryte wykazują niedostatki w modelowaniu.

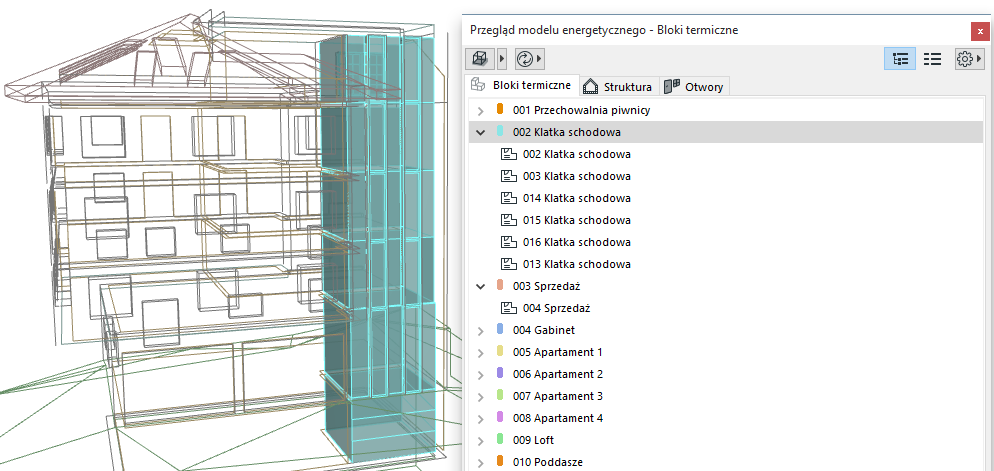

Wizualizacja bloków termicznych

W widoku modelu energetycznego, pozycje zaznaczone na liście bloków termicznych są jednocześnie podświetlone pełnymi kolorami na modelu 3D.

Elementy modelu, które nie zostały zaznaczone są pokazane szkielecie, podczas gdy funkcja jest aktywna. W widoku Drzewa, możliwe jest również zaznaczenie i wizualizacja stref składających się na blok termiczny, po kolei.

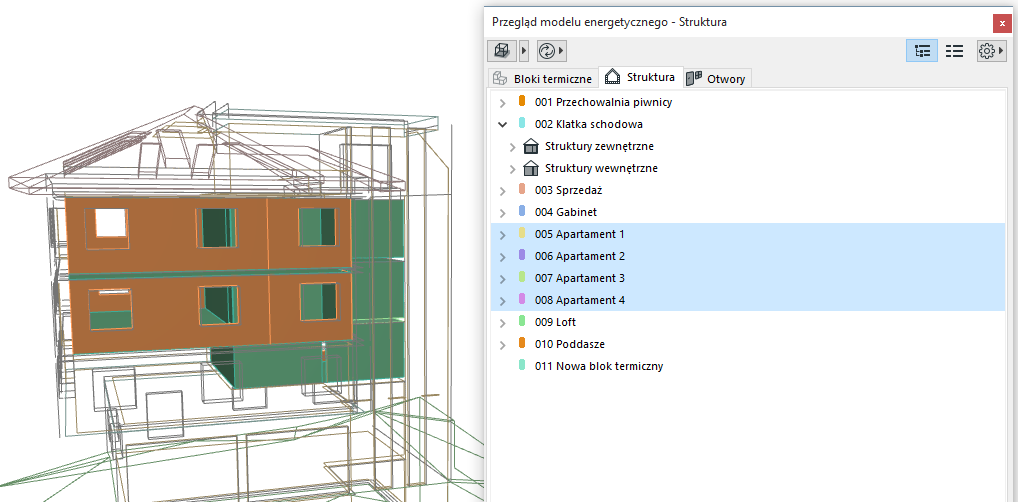

Wizualizacja struktur

W Przeglądzie modelu energetycznego, obrysy pomieszczeń zaznaczone na liście Struktur są wyświetlone w modelu budynku Archicada. Wybierz jeden lub kilka elementów z listy Struktur, a następnie kliknij opcję “Pokaż w 3D” (kiedy funkcja ta jest aktywna elementy modelu, które nie zostały zaznaczone zostaną pokazane według szkieletu).

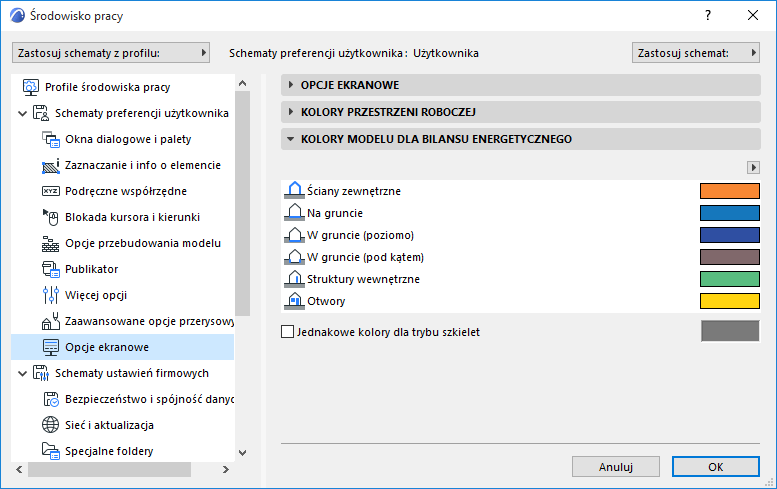

Do każdej kategorii obrysu przestrzeni w Przeglądzie modelu energetycznego zostanie przypisany osobny kolor.

Zobacz Dostosuj kolory dla przeglądu modelu energetycznego.

Jeden element Archicada (np. ściana, która rozciąga się nad i pod ziemią) może zawierać kilka obrysów pomieszczeń, zatem może się wydawać, że jest części kilku osobnych wpisów (o innej orientacji) na liście Struktur.

Jeden element ściany w Archicadzie, który obejmuje kilka obrysów pomieszczeń

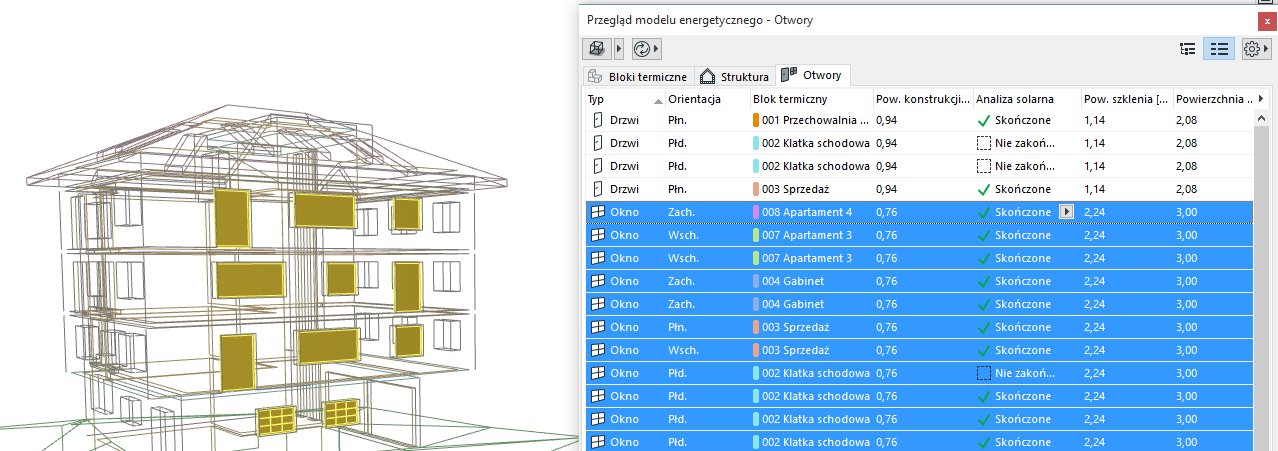

Wizualizacja otworów

Przycisk Pokaż w 3D może również służyć do wizualizacji zaznaczonych wpisów na liście Otworów.
